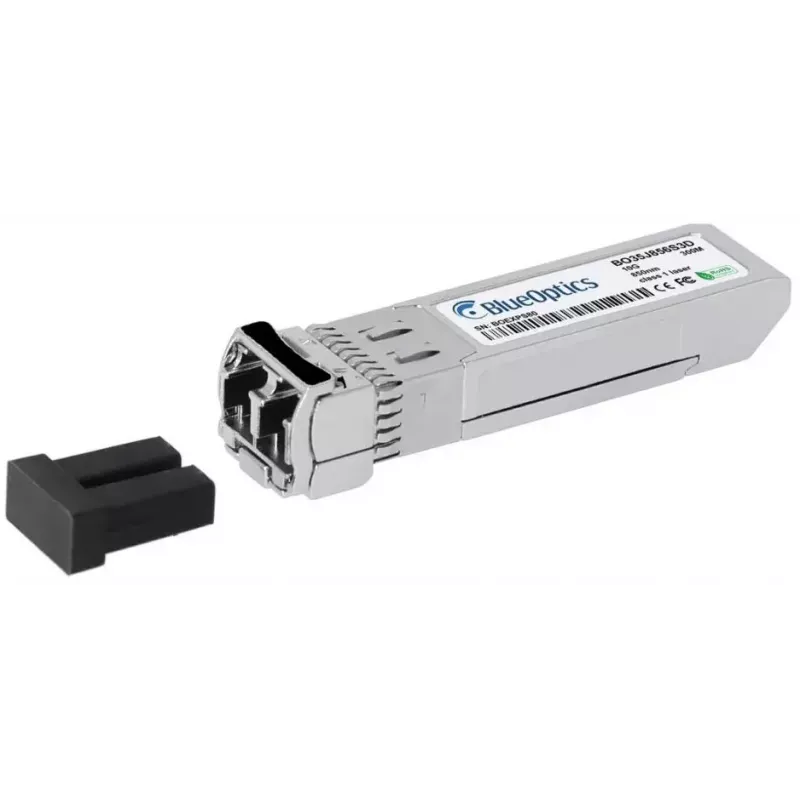

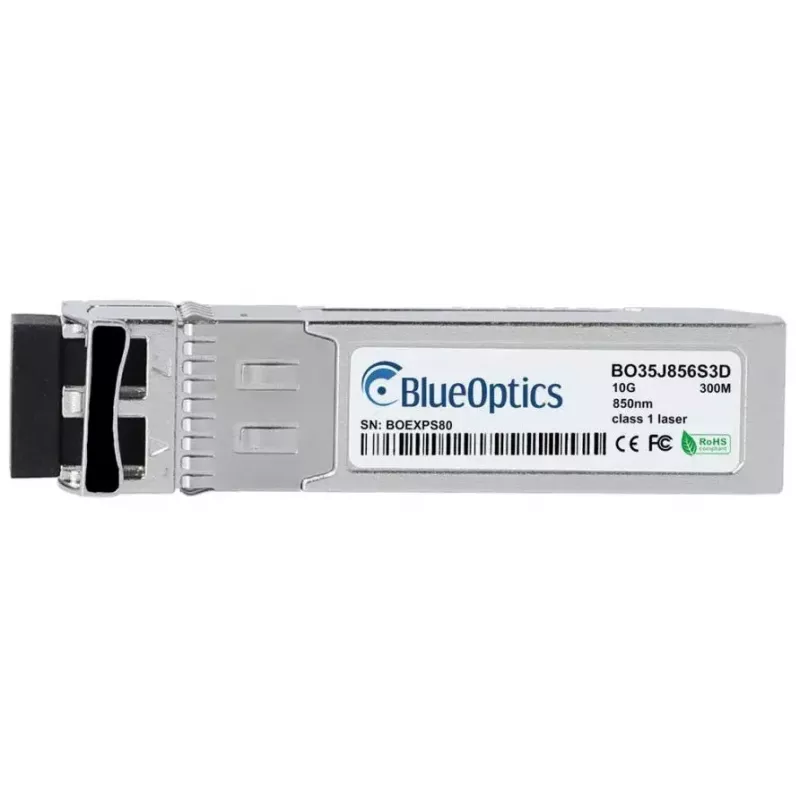

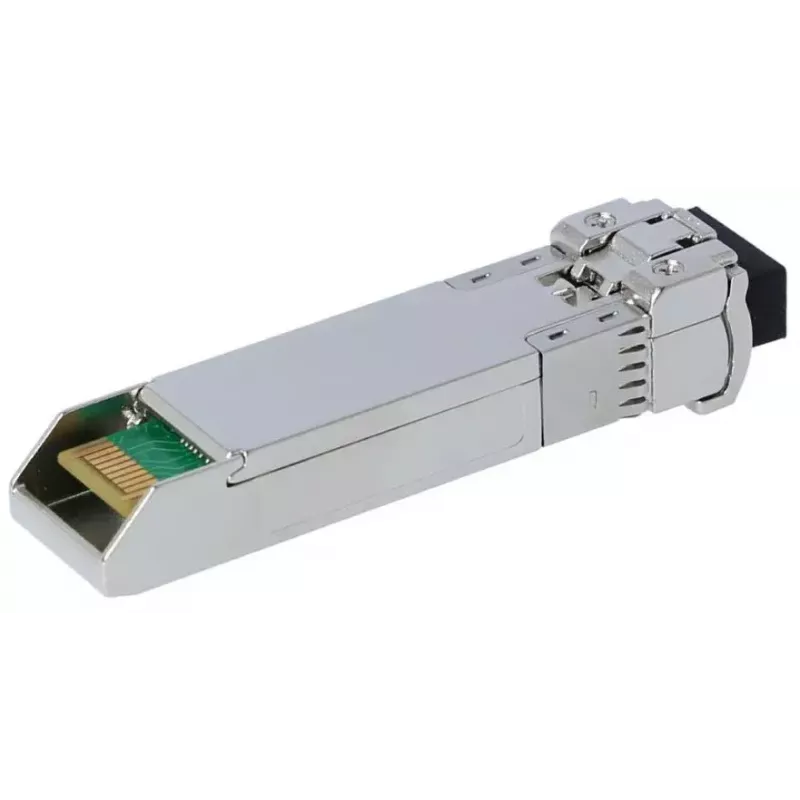

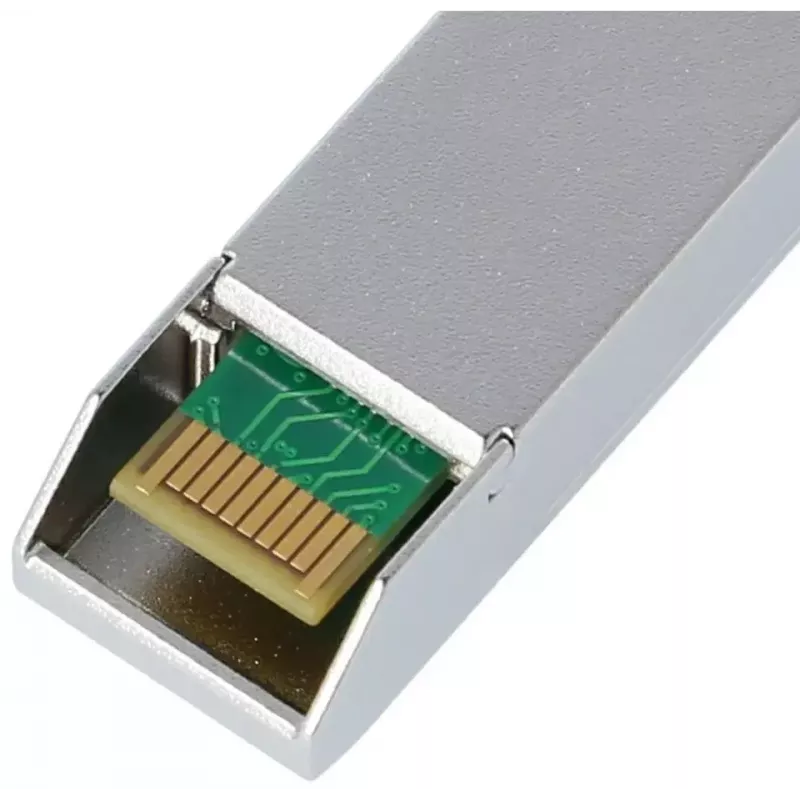

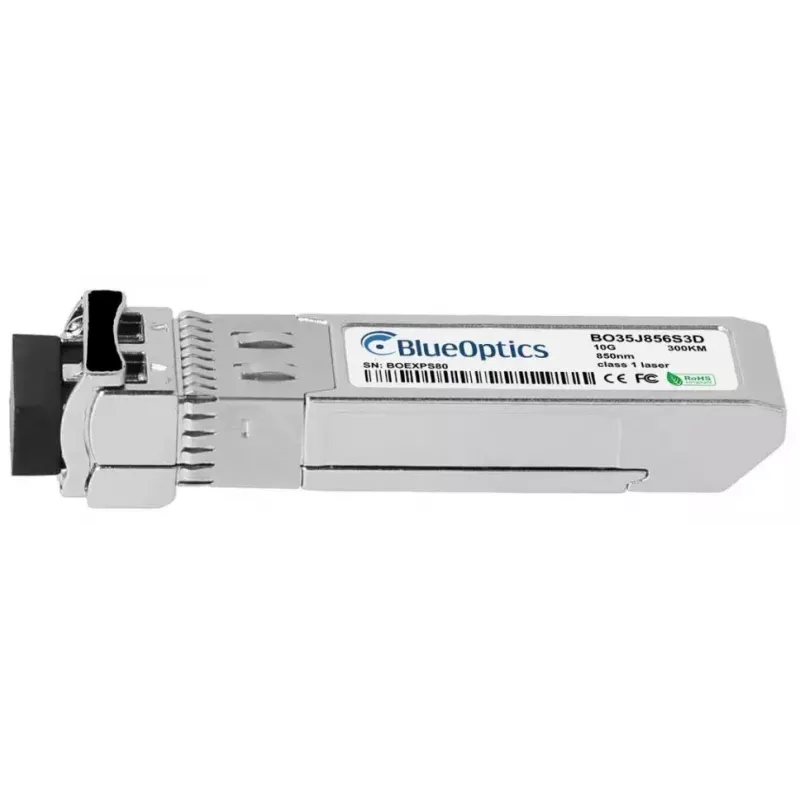

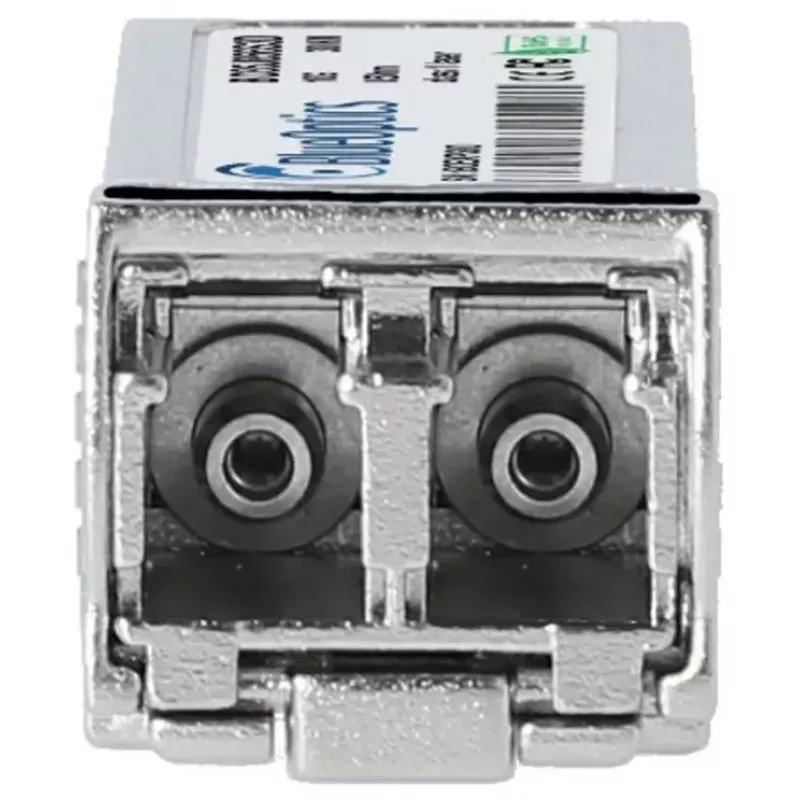

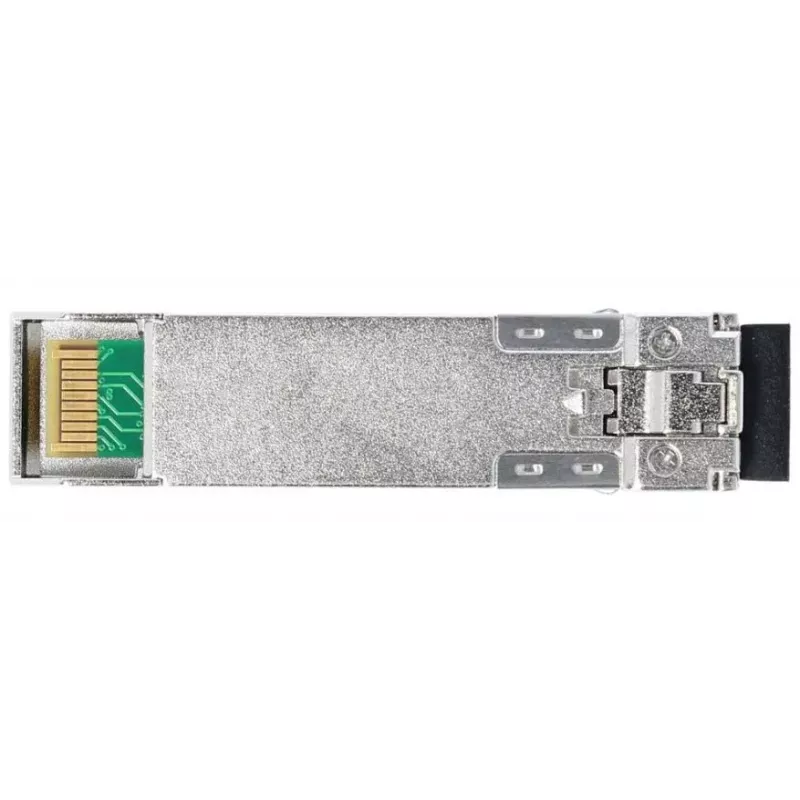

Optiskā raiduztvērēja modulis BlueOptics FET-10G-BO SFP+ 300m

BlueOptics FET-10G-BO SFP+ 300m ir optiskā raiduztvērēja modulis, kas paredzēts 10G optiskajiem savienojumiem, izmantojot daudzmodu optisko šķiedru. Tas realizē 10GBASE-SR specifikāciju ar LC duplekso savienojamību un darbojas pie 850 nm gan raidītājam, gan uztvērējam, nodrošinot īsa attāluma ātrdarbīgu datu pārraidi līdz 300 metriem. Modulis ir iebūvēts alumīnija korpusā un sver aptuveni 20 gramus, atbilstot SFP+ formas faktora prasībām lietošanai komutatoros, maršrutētājos un citās tīkla ierīcēs, kas pieņem MSA saderīgus SFP+ raiduztvērējus.

Priekšrocības

Raiduztvērējs nodrošina 10 Gbps optisko caurlaidspēju pa daudzmodu optisko šķiedru, saglabājot kompaktus SFP+ izmērus un vieglu alumīnija korpusu. Tas atbilst MSA standartiem, lai nodrošinātu saderību ar plašu tīkla iekārtu klāstu, un atbalsta vienlaicīgu raidīšanas un uztveršanas kanālus, izmantojot LC dupleksos savienotājus. Modulis ir būvēts, izmantojot komponentus no pazīstamiem piegādātājiem, un ietver digitālās diagnostikas (DDM/DOM) atbalstu, ja resursdatora ierīce šīs funkcijas piedāvā, ļaujot attālināti uzraudzīt tādus parametrus kā barošanas spriegums, lāzera nobīdes strāva, raidīšanas jauda, uztveršanas jauda un temperatūra.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet BlueOptics FET-10G-BO moduli SFP+ slotā saderīgā tīkla aparatūrā, līdz tas fiksējas. Pievienojiet LC dupleksās daudzmodu optiskās šķiedras pārslēgšanas vadus modulim, ievērojot pareizu polaritāti raidīšanas un uztveršanas šķiedrām. Pārliecinieties, ka pievienotais komutators, maršrutētājs vai datu glabāšanas ierīce atbalsta 10GBASE-SR SFP+ moduļus un, ja nepieciešams, iespējojiet vai pārbaudiet digitālās diagnostikas atbalstu resursdatora ierīces programmaparatūrā, lai piekļūtu uzraudzības datiem. Pēc fiziskās instalēšanas pārbaudiet saites statusu un datu pārraides ātrumu resursdatora pārvaldības saskarnē un pārbaudiet savienojamību pa optiskās šķiedras saiti.

Ieteikumi

Izmantojiet daudzmodu optisko šķiedru un augstas kvalitātes LC dupleksās pārslēgšanas vadus, kas atbilst moduļa 850 nm viļņa garumam, saglabājiet pareizu polaritāti un uzturiet savienotājus un adapterus tīrus, lai nodrošinātu optimālu saites veiktspēju. Pirms paļaušanās uz attālināto diagnostiku, apstipriniet DDM/DOM atbalstu resursdatora ierīcē. Attālumiem, kas tuvojas 300 m robežai, pārbaudiet signāla rezervi un apsveriet augstākas klases daudzmodu optiskās šķiedras izmantošanu, lai saglabātu saites uzticamību.
