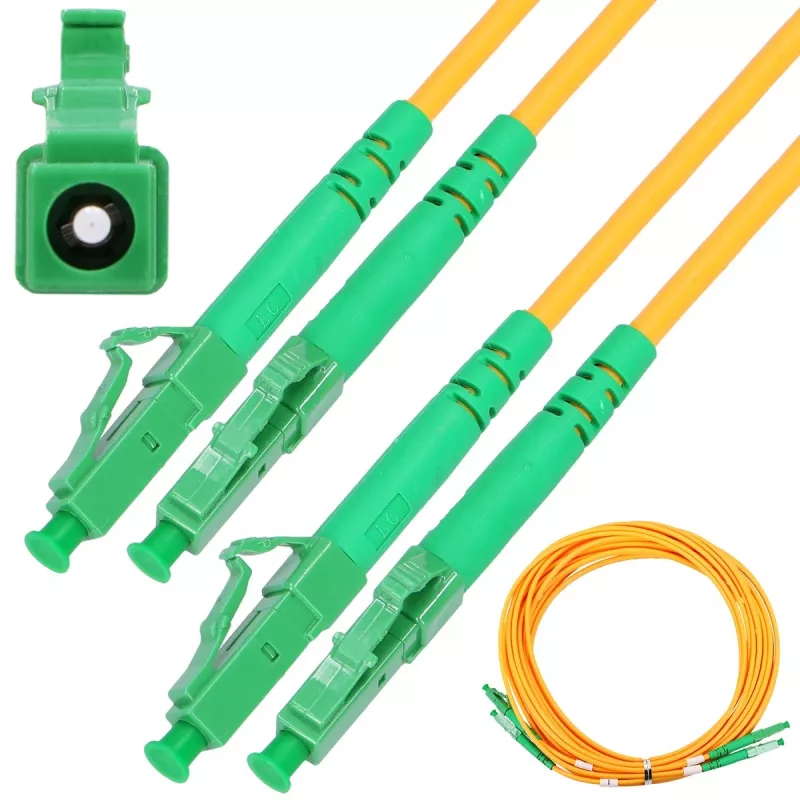

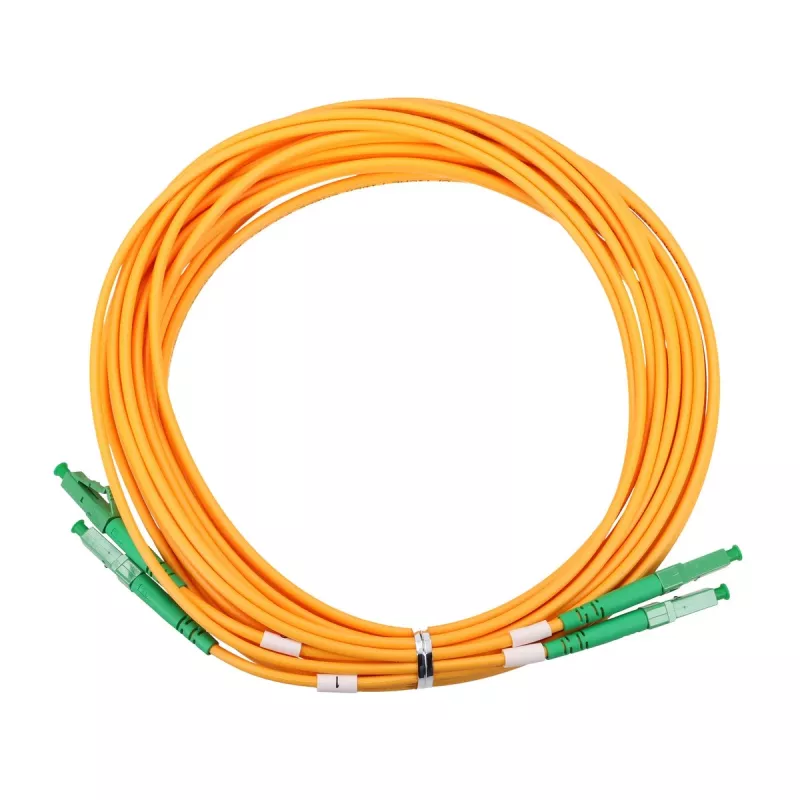

Optiskā šķiedras pārlēcējkabelis Extralink LC/APC - LC/APC vienmoda dupleksais 9/125µm G.657.A1 3 m

Extralink LC/APC - LC/APC vienmoda dupleksais 9/125µm G.657.A1 3 m ir vienmoda optiskās šķiedras pārlēcējkabelis, kas paredzēts optiskajiem posmiem, savienojumiem starp ierīcēm, sadales paneļiem un iekārtu starpsavienojumiem. Dupleksā konfigurācija ar LC/APC savienotājiem abos galos un 3 m garumu nodrošina kārtīgu kabeļu izvietojumu starp OLT, ONU/ONT, slēdžiem un raiduztvērējiem. 9/125 µm G.657.A1 šķiedras specifikācija samazina lieces zudumus, padarot šo kabeli piemērotu FTTH un citiem uzstādījumiem, kur sagaidāmas stingras lieces vai ierobežota telpa.

Priekšrocības

Pārlēcējkabelis apvieno LC/APC leņķiski slīpētos savienotājus zemai atpakaļatstarošanai un uzticamai savienošanai ar standarta APC adapteriem, kā arī duplekso formātu divkanālu pārraidei. G.657.A1 vienmoda šķiedra nodrošina uzlabotu lieces veiktspēju salīdzinājumā ar standarta vienmoda šķiedrām, samazinot signāla zudumus ierobežotā kabeļu izvietojumā. 3 mm kabeļa diametrs nodrošina līdzsvaru starp elastību un mehānisko aizsardzību, piemērots statīvu, paneļu un pieslēgvietu savienojumiem.

Piemērots

• FTTH abonentu termināļiem un mājas uzstādījumiem
• OLT, ONU/ONT un multivides pārveidotāju starpsavienojumiem
• Sadales paneļiem un krustojumu rāmjiem telekomunikāciju skapjos un datu centros
• Savienojumiem starp optiskās šķiedras raiduztvērējiem un slēdžiem vai maršrutētājiem

Galvenās specifikācijas

• Šķiedras tips: Vienmoda G.657.A1 (9/125 µm)
• Savienotāja tips: LC/APC uz LC/APC duplekss
• Kabeļa konfigurācija: Duplekss, 2 šķiedras
• Kabeļa ārējais diametrs: 3,0 mm
• Garums: 3 metri
• Slīpējuma veids: Leņķiskais fiziskais kontakts (APC) zemai atpakaļatstarošanai

Lietošana

Izvelciet pārlēcējkabeli starp ierīcēm vai starp ierīci un sadales paneli, izvairoties no asiem lūzumiem un nostiprinot kabeli kabeļu pārvaldības teknēs, ja tādas pieejamas. Savietojiet LC savienotājus ar adapteri vai raiduztvērēja ligzdu un ievietojiet, līdz atskan klikšķis; pārliecinieties, ka APC gala virsmas sakrīt ar savienojamo adapteri, lai saglabātu zemu atpakaļatstarošanos. Dupleksajiem savienojumiem ievērojiet iekārtas prasīto raidīšanas/saņemšanas orientāciju. Nepārsniedziet G.657.A1 šķiedrai ieteikto minimālo lieces rādiusu un izvairieties no kabeļa saspiešanas vai pārmērīgas stiepes slodzes.

Ieteikumi

Pirms uzstādīšanas pārbaudiet, vai savienotāju gala virsmas nav piesārņotas, un, ja nepieciešams, notīriet tās ar apstiprinātiem šķiedras tīrīšanas instrumentiem. FTTH izvēršanā izmantojiet stiepes atslodzi pie pieslēgvietām un izvairieties no kabeļu izvietošanas caur vietām ar lielu mehānisko slodzi. Neizmantotos pārlēcējkabeļus glabājiet satītus ar maigiem lokiem un, kad nav pievienoti, aizsargājiet savienotāju gala uzgaļus.
