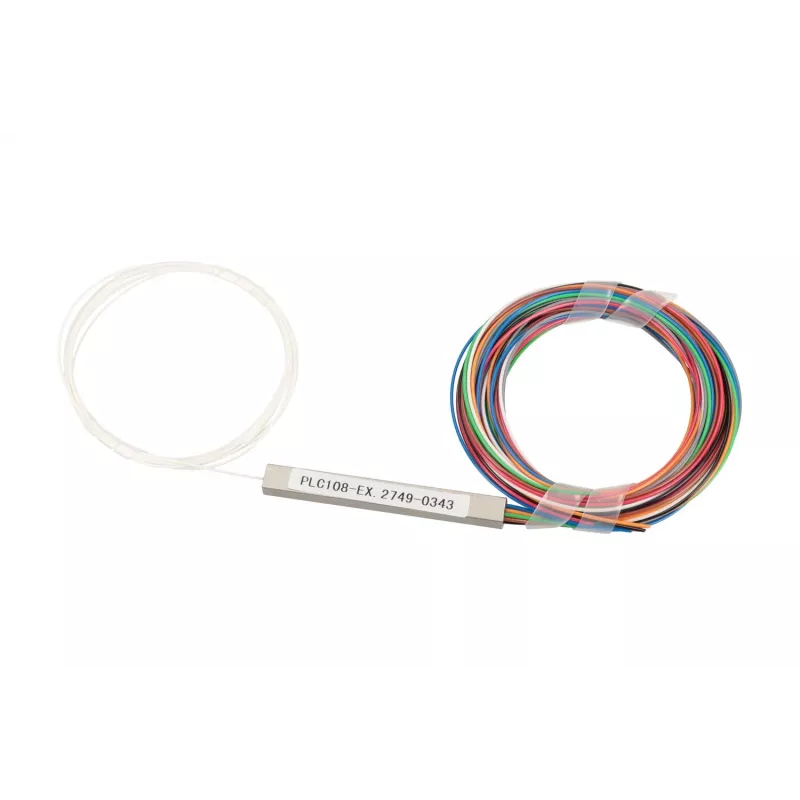

Optiskais PLC sadalītājs 1:8 Extralink 900 µm šķiedra, bez savienotāja

Extralink optiskais PLC sadalītājs 1:8 ar 900 µm šķiedru ir pasīva optiskās šķiedras ierīce, kas sadala vienu optisko ieeju astoņās izejās, izmantojot plakanās gaismas viļņu shēmas (PLC) tehnoloģiju. Piegādāts bez savienotājiem un izgatavots uz 900 µm (0,9 mm) pigtail šķiedras, sadalītājs ir ievietots kompaktā tērauda kastē, kas paredzēta ērtai ievietošanai šķiedru organizatoros, sajūgos vai savienojumu paliktņos. Ierīce ir paredzēta lietošanai pasīvajos FTTH/FTTx tīklos un citās instalācijās, kur nepieciešama signāla sazarošana bez aktīviem komponentiem.

Priekšrocības

PLC konstrukcija nodrošina vienmērīgu un stabilu jaudas sadali starp astoņām izejām, saglabājot nemainīgu optisko veiktspēju vairākiem abonentiem. 900 µm pigtail konstrukcija nodrošina elastību maršrutēšanā un vienkāršo apstrādi uzstādīšanas laikā šaurās vietās. Kompaktais tērauda korpuss aizsargā iekšējos komponentus un ļauj vienkārši montēt esošajās šķiedru pārvaldības sistēmās. Piegādāts bez savienotājiem, sadalītājs piedāvā pielāgojamību tehniķiem, kuri dod priekšroku terminēt ar noteiktiem savienotājiem vai tieši sapludināt ar ielāpu vadiem.

Piemērots

• Pasīvajiem FTTH/FTTx sadales tīkliem
• Šķiedras līdz mājai sadalījumiem daudzdzīvokļu vai daudzvienību ēkās
• Optisko signālu sazarošanai telekomunikāciju un datu centru kabeļos
• Integrācijai šķiedru savienojumu paliktņos un sadales paneļos

Galvenās specifikācijas

• Sadalījuma attiecība: 1 ieeja uz 8 izejām (simetrisks)
• Šķiedras tips: 900 µm (0,9 mm) pigtail šķiedra
• Iepakojums: blistera iepakojums, lai novērstu kabeļu sapīšanos
• Korpuss: kompakta tērauda kaste montāžai organizatoros
• Savienotāja statuss: piegādāts bez ieejas vai izejas savienotājiem (nepigtail gali terminēšanai vai sapludināšanai)

Kā lietot

Montējiet tērauda korpusā ievietoto sadalītāju saderīgā šķiedru organizatorā vai savienojumu paliktnī. Sagatavojiet šķiedru pigtailus saskaņā ar standarta šķiedru apstrādes procedūrām, pēc tam vai nu sapludiniet pigtailus ar iepriekš terminētiem ielāpu vadiem, vai termini tos ar vēlamajiem savienotājiem. Nostipriniet šķiedras organizatora iekšpusē, lai novērstu sasprindzinājumu savienojuma punktos, un maršrutējiet izejas šķiedras uz abonentu sadales paneļiem vai ielāpu paneļiem. Pēc uzstādīšanas pārbaudiet optiskos zudumus un nepārtrauktību ar optisko jaudas mērītāju vai OTDR.

Ieteikumi

Rīkojieties ar šķiedrām un pigtail galiem uzmanīgi, lai izvairītos no mikroliekumiem vai piesārņojuma. Izmantojiet piemērotus tīrīšanas rīkus un ievērojiet nozares standarta procedūras sapludināšanai un savienotāju uzstādīšanai. Nodrošiniet, lai sadalītājs būtu uzstādīts sausā, no vibrācijām brīvā korpusā un aizsargāts no pārmērīgas liekšanas vai vilkšanas, lai saglabātu ilgtermiņa optisko veiktspēju.
