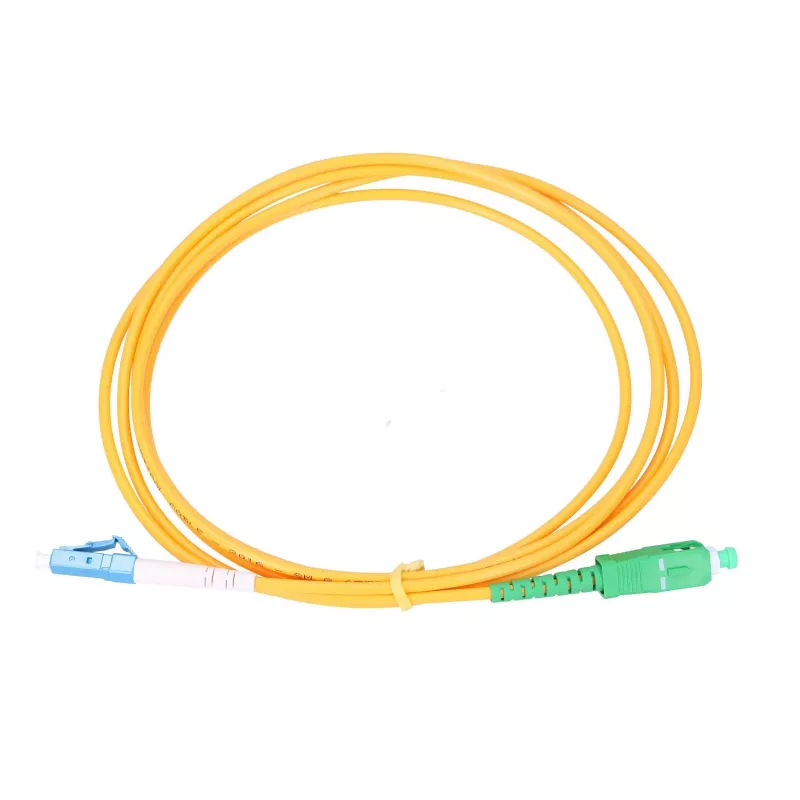

Optiskās šķiedras ielāpu vads Extralink LC/UPC – SC/APC, vienmoda G.652D, simplekss, 3 mm apvalks, 2 m

Extralink vienmodas optiskās šķiedras ielāpu vads ar LC/UPC savienotāju vienā galā un SC/APC otrā nodrošina simpleksu savienojumu, izmantojot ITU-T G.652D šķiedru. Kabelim ir 3 mm ārējais apvalks un kopējais garums 2 m. Tas paredzēts FTTH un telekomunikāciju līnijām, kur nepieciešama pārveide starp LC/UPC un SC/APC saskarnēm, nodrošinot savienojumu starp optiskajiem raiduztvērējiem, savienojumu paneļiem un aktīvo aprīkojumu ar dažādiem savienotāju tipiem.

Priekšrocības

Ielāpu vads apvieno LC/UPC savienotāju zemam ievades zudumam, saderīgu ar raiduztvērējiem, un SC/APC savienotāju aizmugures paneļa vai paneļa termināliem, kam nepieciešama slīpēta pulējuma veiktspēja. G.652D vienmodas šķiedras izmantošana nodrošina zemu vājinājumu un savietojamību ar standarta vienmodas tīkliem. 3 mm apvalks sniedz mehānisku aizsardzību un vieglu apstrādi statīvu un sadales skapju vidē, savukārt 2 m garums piedāvā elastību tipiskiem ielāpu savienojumu attālumiem bez pārmērīga vaļīguma.

Piemērots

• FTTH abonentu termināliem un dzīvojamo telpu optiskajiem savienojumiem
• Telekomunikāciju un mobilo sakaru operatoru vienmodas līnijām centrālajos mezglos un POP punktos
• Optisko raiduztvērēju, multivides pārveidotāju un savienojumu paneļu savienošanai
• Laboratorijas un testēšanas iekārtām, kur nepieciešama LC–SC APC saskarnes pārveide

Galvenās specifikācijas

• Šķiedras tips: vienmoda ITU-T G.652D
• Savienotājs A: LC ar UPC pulējumu
• Savienotājs B: SC ar APC pulējumu (slīpēts)
• Kabeļa konfigurācija: simplekss
• Ārējā apvalka diametrs: 3 mm
• Standarta garums: 2 m
• Tipisks pielietojuma viļņu garuma diapazons: vienmodas telekomunikāciju viļņu garumi (piem., 1310 nm, 1550 nm)

Lietošana

Pirms pievienošanas pārbaudiet savienotāju un šķiedru galu tīrību. Saskaņojiet LC/UPC savienotāju ar attiecīgo LC/UPC kontaktligzdu un spiediet, līdz atskan klikšķis; ievietojiet SC/APC savienotāju SC/APC adapterī vai paneļa pieslēgvietā, nodrošinot pareizu orientāciju un slīpētā pulējuma savienojumu. Izvairieties no pārmērīgas 3 mm kabeļa locīšanas; ievērojiet ražotāja ieteikumus par liekuma rādiusu vienmodas šķiedrai. Atvienojot, velciet savienotājus aiz uzmavas vai korpusa, nevis aiz šķiedras, lai novērstu bojājumus.

Ieteikumi

Uzglabājiet un transportējiet ielāpu vadu aizsargmaisā vai uz spoles, lai novērstu samezglošanos. Pirms katras pievienošanas notīriet gan LC/UPC, gan SC/APC gala virsmas ar piemērotiem šķiedru tīrīšanas rīkiem. Izmantojiet šo ielāpu vadu vidē, kur tiek uzturēta stabila temperatūra un izvairīta mehāniska noslodze, lai saglabātu zemu ievades zudumu un atstarošanas zudumu veiktspēju.
