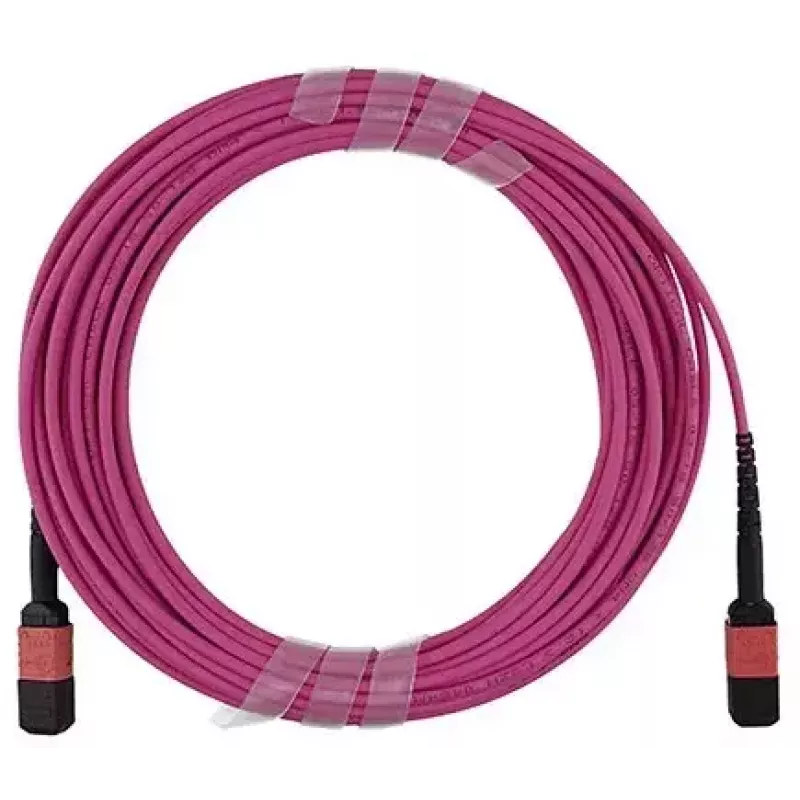

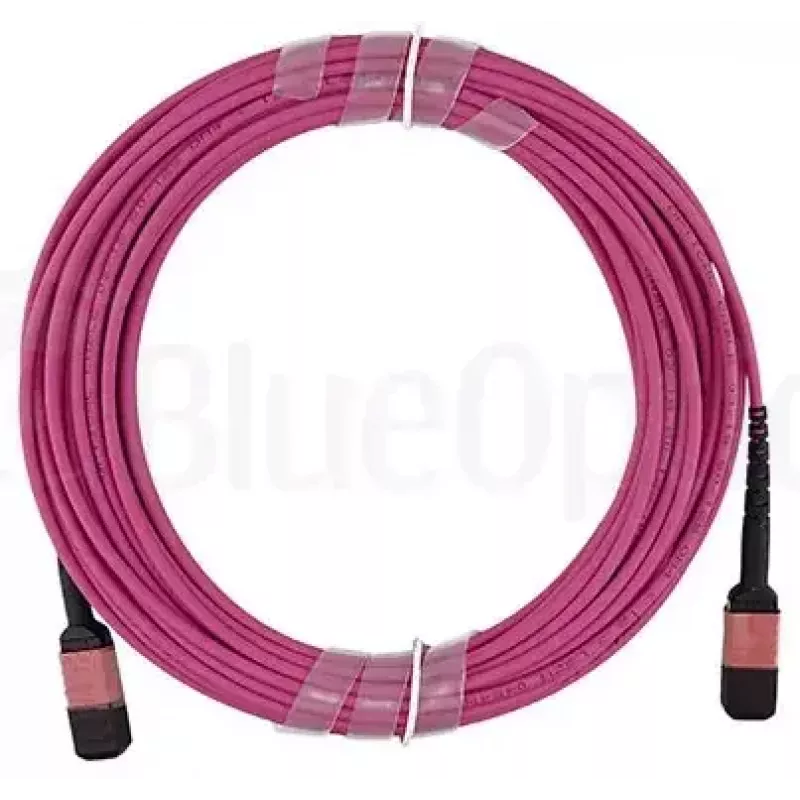

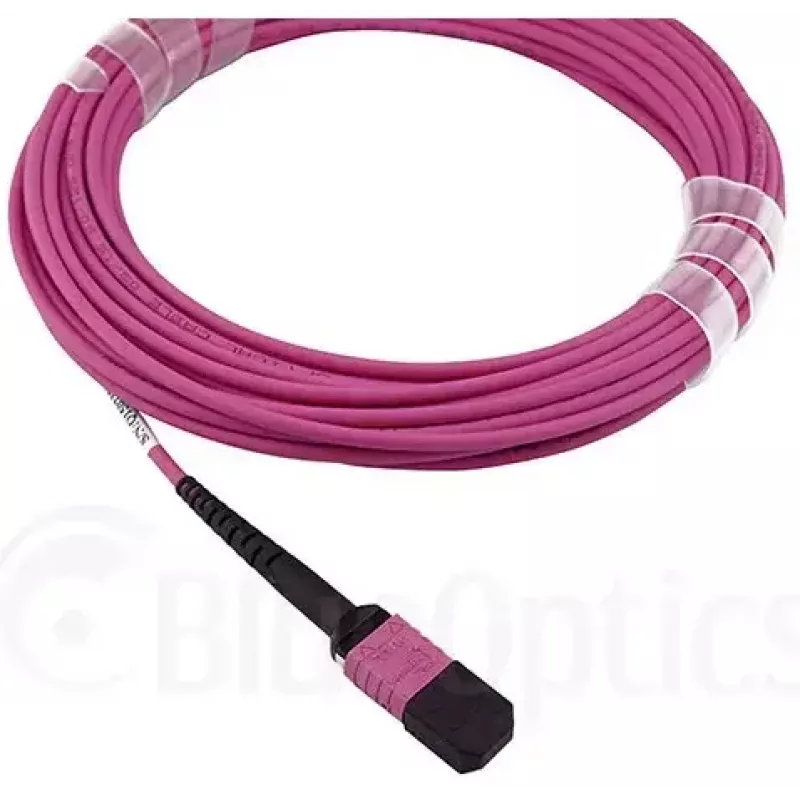

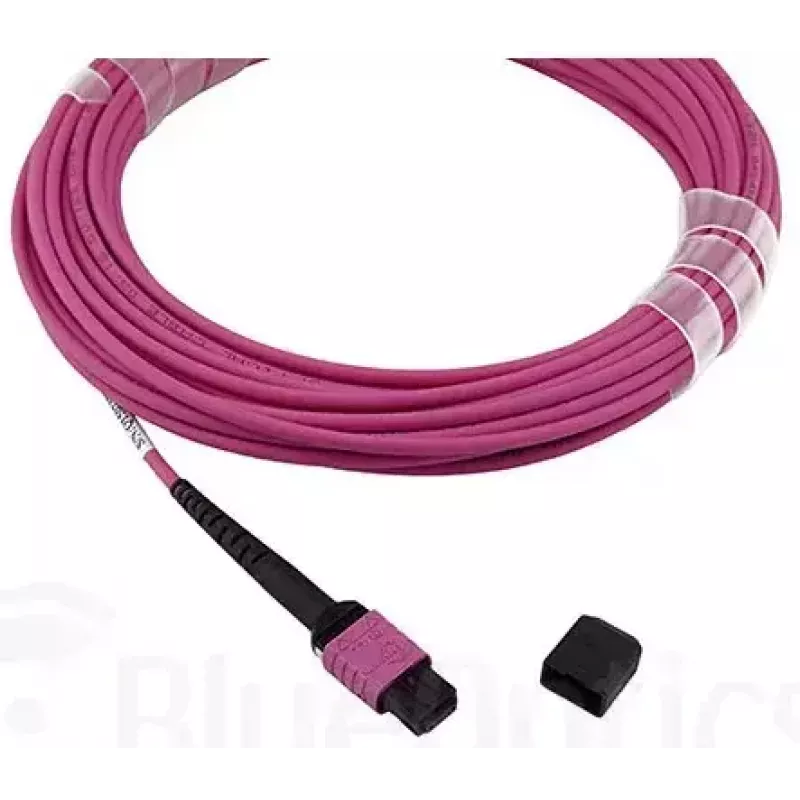

Optiskās šķiedras kabelis BlueOptics 106283-5401-BO MTP 4xLC OM4 1 m Rozā

BlueOptics 106283-5401-BO MTP 4xLC OM4 1 m Rozā ir 1 metru garš daudzmodu optiskās šķiedras komutācijas kabelis, kas paredzēts augsta blīvuma tīkla vidēm. Tam vienā galā ir MTP (MPO) savienotājs, bet otrā – četri LC dupleksie savienotāji, un tajā izmantota OM4 lāzeroptimizēta 50/125 µm daudzmodu šķiedra. Kabelis atbalsta pilnduplekso pārraidi un ir paredzēts īsa attāluma ātrgaitas savienojumiem, piemēram, datu centru starpsavienojumiem, ielāpu paneļu savienojumiem un raiduztvērēju savienojumiem. Rozā ārējais apvalks nodrošina atšķirīgu krāsu kodu, lai to viegli identificētu pārpildītās kabeļu instalācijās.

Priekšrocības

Šis BlueOptics kabelis nodrošina zemus ievades zudumus un augstus atgriezeniskos zudumus, ar tipiskiem ievades zudumiem zem 0,3 dB MTP savienotājam un zem 0,2 dB katram LC savienotājam, nodrošinot uzticamu optisko veiktspēju. Izgatavots no firmas daudzmodu šķiedras un keramikas uzgaļiem, kabelis tiek piegādāts ar mērījumu protokolu, kurā dokumentēti ievades un atgriezeniskie zudumi. LSZH liesmu slāpējošais apvalks samazina halogēna un dūmu emisijas ugunsgrēka gadījumā, un komponenti ir pārbaudīti ar interferometru un OTDR, lai atbilstu nozares kvalitātes standartiem.

Piemērots

• Datu centru maģistrālajiem un sadales savienojumiem
• MTP/MPO kasešu portu savienošanai ar LC raiduztvērējiem vai ielāpu paneļiem
• Augsta blīvuma šķiedru paneļiem un spine-leaf topoloģijām
• Īsa attāluma 10/40/100 GBASE daudzmodu savienojumiem

Galvenās specifikācijas

• Šķiedras veids: OM4 daudzmodu, 50/125 µm
• Garums: 1 metrs
• Savienotāji: MTP (MPO) uz 4 × LC duplekss
• Tipiski ievades zudumi: MTP < 0,3 dB, LC < 0,2 dB
• Uzgaļa materiāls: cirkonija keramika
• Apvalks: LSZH (zems dūmu līmenis, bez halogēna), rozā
• Pārbaudīts ar interferometru un OTDR; iekļauts mērījumu protokols
• Atbilstība: izgatavots atbilstoši piemērojamiem nozares standartiem un Telcordia GR-326-Core prasībām

Lietošanas instrukcija

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un notīriet tās ar piemērotiem šķiedru tīrīšanas rīkiem, lai izvairītos no piesārņojuma un paaugstinātiem zudumiem. Uzmanīgi izvietojiet kabeli caur kabeļu pārvaldības sistēmu un izvairieties no stingiem liekumiem; ievērojiet ražotāja noteikto minimālo liekuma rādiusu. Iespraudiet MTP galu MTP/MPO portā vai kasetē un ievietojiet atbilstošos LC dupleksos savienotājus LC portos vai raiduztvērējos. Pārbaudiet savienojamību un optiskos zudumus ar piemērotu testa aprīkojumu un salīdziniet rezultātus ar pievienoto mērījumu protokolu.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli tīrā vidē, turiet aizsargvāciņus uz savienotājiem, kad tos neizmanto, un uzlieciet vāciņus atpakaļ pēc testēšanas. Lai nodrošinātu vislabāko veiktspēju datu centru vidēs, izmantojiet krāsu kodētas kabeļu izvietošanas prakses un dokumentētu maršrutēšanu, lai vienkāršotu traucējummeklēšanu un turpmākās izmaiņas. Ja nepieciešami augstāki savienojuma budžeti vai garāki attālumi, izvērtējiet vienmoda risinājumus vai citas daudzmodu kategorijas atbilstoši sistēmas prasībām.
