Optiskās šķiedras kabelis EFB Elektronik LC-SC 50/125µ InfiniBand 1 m Rozā

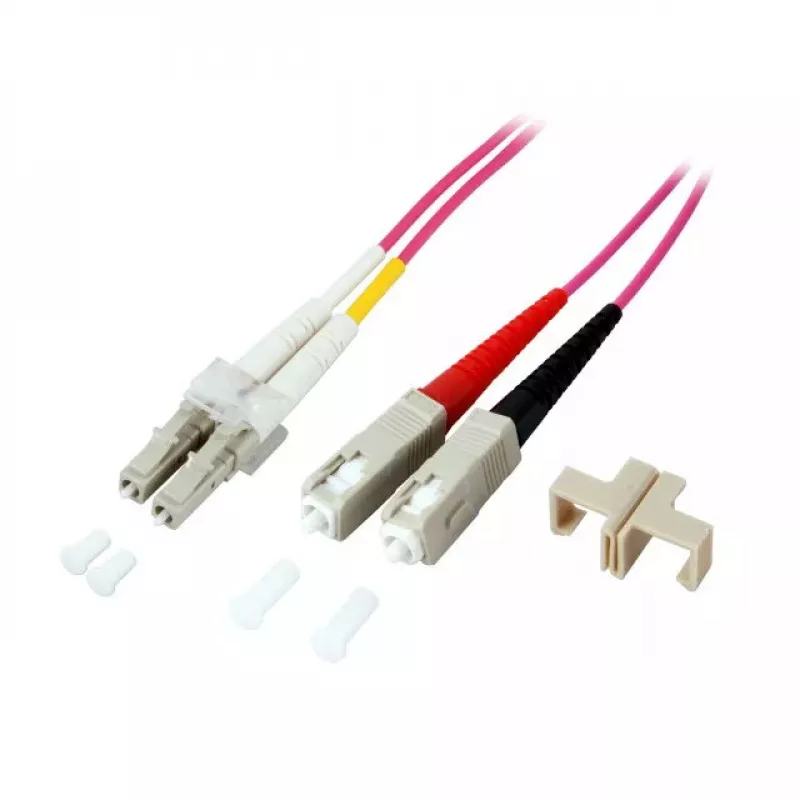

EFB Elektronik LC-SC 50/125µ InfiniBand optiskās šķiedras kabelis, 1 m garš, izmanto OM4 daudzmodu šķiedru ar 50 µm serdes diametru un nodrošina pilnduplekso savienojamību. Paredzēts īsa līdz vidēja attāluma ātrgaitas posmiem, šis rozā kabelis aprīkots ar LC savienotāju vienā galā un SC savienotāju otrā, tādējādi tas ir saderīgs ar ierīcēm, kurām nepieciešami dažāda tipa savienotāji. Tā konstrukcija atbalsta InfiniBand un citus daudzmodu optiskos tīklus, kuros nepieciešami zemi zudumi un liels joslas platums.

Priekšrocības

OM4 daudzmodu šķiedra nodrošina uzlabotu joslas platumu un lielāku attālumu veiktspēju salīdzinājumā ar zemākas klases daudzmodu šķiedrām, tādējādi garantējot uzticamu augstas datu pārraides ātrumu. LC-SC savienotāju pāris ļauj elastīgi integrēt iekārtas ar dažādiem portu tipiem, savukārt 1 m garums samazina signāla ceļa zudumus statņu vai skapju instalācijās. Kabeļa krāsu kodējums atvieglo identificēšanu blīvā kabeļu izvietojumā.

Piemērots

• InfiniBand starpsavienojumiem datu centros un augstas veiktspējas datošanas vidēs
• Īsa attāluma daudzmodu posmiem starp slēdžiem, serveriem un atmiņas ierīcēm
• Jauktu savienotāju optiskajiem līnijām, kur nepieciešama LC uz SC savietošana
• Pārslēgšanai un iekārtu savienošanai serveru statņos un sakaru skapjos

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Apvalka diametrs: 125 µm
• Savienotājs A: LC (viens vai dubults, atkarībā no izpildījuma)
• Savienotājs B: SC
• Garums: 1 m
• Pārraides režīms: pilnduplekss
• Krāsa: rozā

Lietošana

Pirms pievienošanas pārbaudiet savienotāju gala virsmas, vai nav piesārņojuma, un, ja nepieciešams, notīriet ar piemērotiem šķiedru tīrīšanas rīkiem. Ievietojiet LC savienotāju LC portā un SC savienotāju SC portā, līdz savienojums ir drošs; pārliecinieties, ka savienotāji ir pareizi izlīdzināti, lai nesabojātu ferrules. Izvadiet kabeli caur kabeļu pārvaldības ceļiem, lai novērstu asus līkumus un mehānisko spriedzi, ievērojot daudzmodu šķiedrai ieteikto minimālo liekuma rādiusu. Testēšanai pēc uzstādīšanas pārbaudiet optiskos ievietošanas zudumus un līnijas nepārtrauktību ar piemērotu testēšanas aprīkojumu.

Ieteikumi

Glabājiet un apstrādājiet kabeli tā, lai novērstu samezglošanos un pārmērīgu liekšanu. Izmantojiet krāsu kodētus paneļus vai uzlīmes, lai identificētu rozā OM4 kabeli vairāku kabeļu instalācijās. Kritiskām datu līnijām veiciet zudumu un veiktspējas testēšanu pēc uzstādīšanas un periodiski apkopes laikā, lai nodrošinātu, ka InfiniBand posms atbilst nepieciešamajiem veiktspējas līmeņiem.
