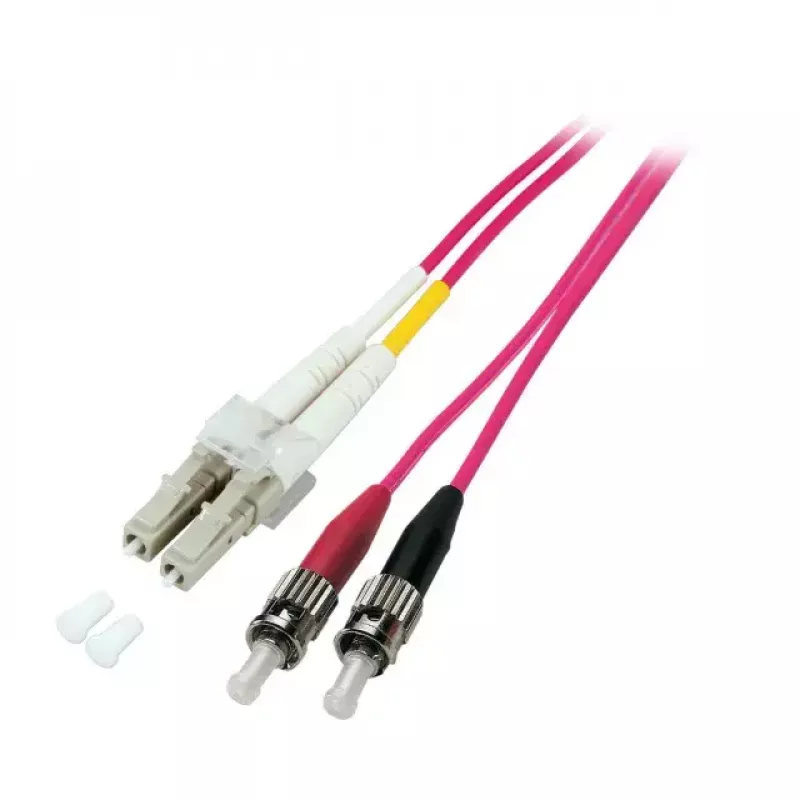

Optiskās šķiedras kabelis EFB Elektronik LC-ST 50/125µ 7.5 m

EFB Elektronik LC-ST 50/125µ 7.5 m optiskās šķiedras kabelis nodrošina 7,5 metru duplekso savienojumu, kas veidots uz OM4 daudzmodu šķiedras ar 50 µm serdi. Pieslēgts ar LC savienotāju vienā galā un ST savienotāju otrā, šis kabelis atbalsta augstas ātruma datu pārraidi nelielos un vidējos attālumos un ir saderīgs ar tīkla aprīkojumu, kas pieņem LC un ST saskarnes. Konstrukcija ir izstrādāta stabilai optiskajai veiktspējai un konsekventai signāla pārraidei strukturētajā kabeļinstalācijā un punkts-punkts uzstādīšanā.

Priekšrocības

Šis LC‑ST optiskās šķiedras kabelis izmanto OM4 50/125 µm daudzmodu šķiedru, lai nodrošinātu uzlabotu joslas platumu un samazinātu modālo izkliedi salīdzinājumā ar zemākām OM klasēm, kas palīdz uzturēt signāla integritāti pie lielākiem datu ātrumiem. LC un ST savienotāju kombinācija nodrošina elastīgu savienojamību starp modernām LC aprīkotām raiduztvērējierīcēm un mantotajām ST pieslēgvietām bez adapteriem. 7,5 m garums nodrošina līdzsvaru starp sasniedzamību un pārvaldāmu kabeļu maršrutēšanu plauktos, skapjos vai šķērssavienojumos. Kabelis ir samontēts un pieslēgts atbilstoši nozares savienotāju veidiem, lai atbalstītu pilnduplekso komunikāciju.

Piemērots

• LC aprīkotu tīkla slēdžu vai raiduztvērējierīču savienošanai ar ST pieslēgvietām esošajā aprīkojumā
• Augstas ātruma datu kanāliem datu centros, serveru telpās un telekomunikāciju skapjos
• Šķiedras mugurkaula vai horizontālajai kabeļinstalācijai biroju un uzņēmumu tīklos
• Punkts-punkts kanāliem starp tīkla ierīcēm, kam nepieciešama daudzmodu OM4 šķiedra

Galvenās specifikācijas

• Šķiedras veids: OM4 daudzmodu
• Serdes/apvalka diametrs: 50/125 µm
• Savienotājs A: LC (ferulas optiskais savienotājs)
• Savienotājs B: ST (bajonetes tipa savienotājs)
• Garums: 7,5 m
• Režīms: Daudzmodu, pilndupleksais spējīgs

Kā lietot

Identificējiet LC un ST pieslēgvietas ierīcēs, kuras plānojat savienot. Izlīdziniet un ievietojiet LC savienotāju LC kontaktligzdā, līdz tas noklikšķ, pēc tam izlīdziniet un iespiediet ST savienotāju ST pieslēgvietā un nostipriniet to ar bajonetes pagriezienu, ja nepieciešams. Novietojiet kabeli, lai samazinātu asus līkumus un izvairītos no stingrām cilpām; ievērojiet ražotāja ieteikto minimālo līkuma rādiusu daudzmodu šķiedrai, lai novērstu vājinājumu vai bojājumus. Pārbaudiet kanāla integritāti un raiduztvērēja iestatījumus pēc savienošanas un testējiet signāla līmeņus vai kanāla statusu, izmantojot atbilstošu tīkla diagnostiku.

Ieteikumi

Rīkojieties ar OM4 šķiedru uzmanīgi: uzturiet savienotāja gala virsmas tīras, izmantojot piemērotus šķiedras tīrīšanas rīkus pirms savienošanas, izvairieties no pārmērīgas liekšanas vai spriedzes uz kabeļa, un uzglabājiet vai novietojiet kabeli aizsargātos ceļos. Izmantojiet kabeli īsiem līdz vidējiem daudzmodu posmiem, kas atbilst OM4 veiktspējas vadlīnijām, un savienojiet to ar saderīgām raiduztvērējierīcēm un plāksteru paneļiem, lai nodrošinātu uzticamu darbību.
