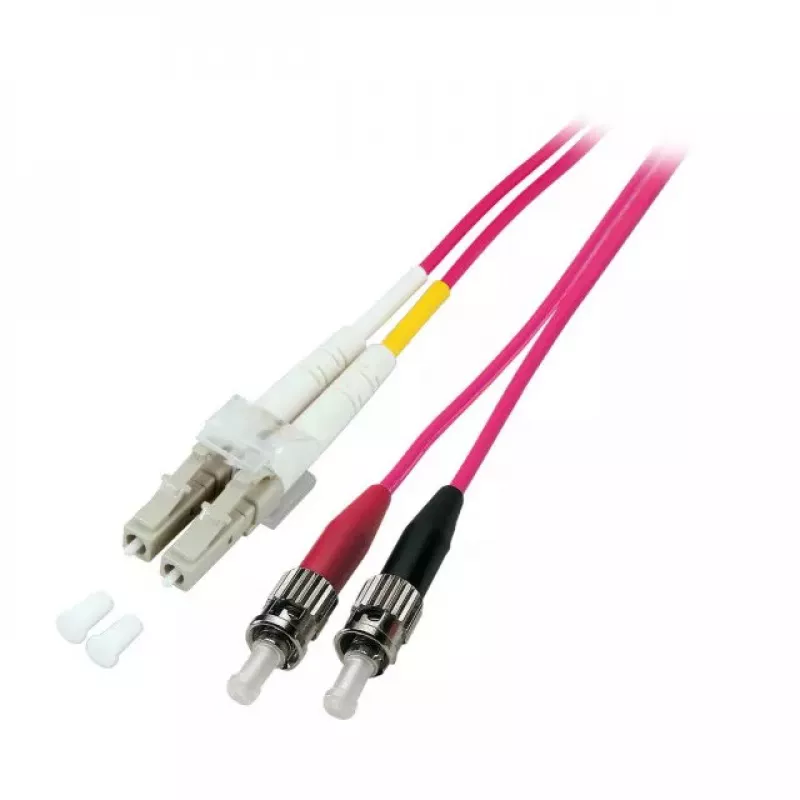

Optiskās šķiedras kabelis EFB Elektronik LC-ST 50/125µ InfiniBand 2 m Rozā

EFB Elektronik LC-ST 50/125µ InfiniBand optiskās šķiedras kabelis ir 2 m garš pilnduplekss komutācijas kabelis, kas paredzēts ātrdarbīgiem datu savienojumiem. Tas izmanto OM4 daudzmodu šķiedru ar 50 µm serdes diametru un ir terminēts ar LC savienotāju vienā galā un ST savienotāju otrā galā. Kabelis nodrošina zemu ievades zudumu un stabilu signāla pārraidi īsiem līdz vidējiem savienojumiem datu centros, tīkla statņos un servera–slēdža saitēs. Tā rozā apvalks nodrošina vieglu vizuālo identifikāciju kabeļu saišķos un strukturētās kabeļu sistēmās.

Priekšrocības

Šis optiskās šķiedras kabelis piedāvā OM4 daudzmodu veiktspēju, kas piemērota lielāka joslas platuma lietojumiem un garākai daudzmodu sasniedzamībai salīdzinājumā ar zemākas klases daudzmodu šķiedrām. Pilndupleksa terminācija nodrošina vienlaicīgus pārraides un uztveršanas kanālus InfiniBand un citām ātrdarbīgām seriālajām saitēm. LC un ST savienotāju kombinācija nodrošina saderību ar iekārtām, kurās tiek izmantoti dažādi savienotāju veidi, bez papildu adapteriem, savukārt zemi vājinājuma un kontrolēti atstarotie zudumi uztur signāla integritāti prasīgās instalācijās.

Piemērots

• Datu centru starpsavienojumiem un statņu–statņu saitēm
• InfiniBand tīkliem un ātrdarbīgiem glabāšanas tīkliem (SAN)
• Servera–slēdža vai slēdža–slēdža daudzmodu savienojumiem
• Strukturētām kabeļu sistēmām, kur krāsu kodēšana vienkāršo kabeļu pārvaldību

Galvenās specifikācijas

• Šķiedras veids: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Garums: 2 m
• Polaritāte: Pilnduplekss
• Savienotājs A: LC
• Savienotājs B: ST
• Apvalka krāsa: Rozā
• Tipisks lietojums: Īsi līdz vidēji ātrdarbīgi savienojumi

Kā lietot

Pirms ievietošanas pārbaudiet abus savienotājus un iekārtas portus, lai pārliecinātos, ka tie ir brīvi no putekļiem vai gružiem. Izlīdziniet LC savienotāju ar atbilstošo LC portu un ievietojiet, līdz tas nofiksējas; ievietojiet ST savienotāju atbilstošajā ST portā un nostipriniet ar bajonetes savienojumu. Pārbaudiet savienoto ierīču saišu indikatorus vai diagnostiku, lai apstiprinātu veiksmīgu savienojumu, un pārbaudiet sagaidāmo signāla kvalitāti. Maršrutējot kabeli, izvairieties no asiem līkumiem un ievērojiet daudzmodu šķiedrai noteikto minimālo lieces rādiusu, lai novērstu vājinājuma palielināšanos.

Ieteikumi

Uzglabājiet un rīkojieties ar šķiedras kabeli, izmantojot aizsargvāciņus, kad porti netiek izmantoti, periodiski veiciet vizuālas pārbaudes un tīrīšanu ar piemērotiem šķiedru tīrīšanas rīkiem, un marķējiet kabeli saskaņā ar jūsu krāsu kodētu kabeļu plānu, lai vienkāršotu apkopi un samazinātu dīkstāvi.
