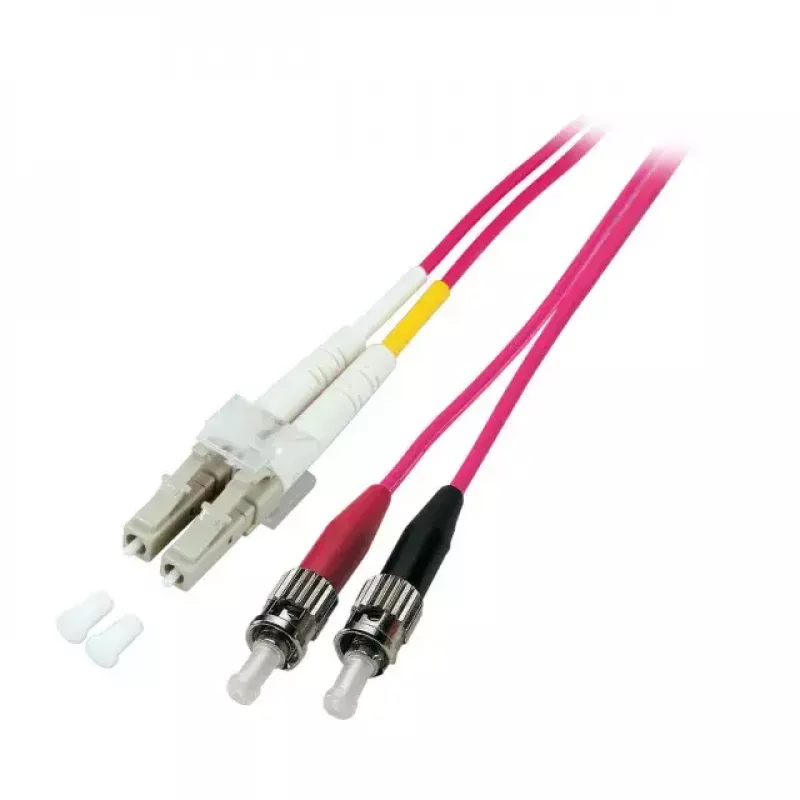

Optiskās šķiedras kabelis EFB Elektronik LC-ST 50/125µ InfiniBand 20 m

EFB Elektronik LC-ST 50/125µ InfiniBand 20 m optiskās šķiedras kabelis ir daudzmodu OM4 kabelis ar 50 µm serdes diametru, izstrādāts ātrgaitas, pilndupleksai datu pārraidei. Ar 20 metru garumu tas savieno ierīces ar LC un ST savienojumiem, nodrošinot kompaktu LC un bajonetes tipa ST savienotāju kombināciju, kas piemērota jauktam tīkla aprīkojumam. Kabelis ir paredzēts lietošanai vidēs, kur nepieciešami uzticami optiskie savienojumi un zems signāla vājinājums InfiniBand un citiem augstas caurlaidības tīkliem.

Priekšrocības

Šī OM4 daudzmodu šķiedra nodrošina uzlabotu joslas platumu un zemāku modālo dispersiju salīdzinājumā ar zemākas klases daudzmodu šķiedrām, ļaujot sasniegt augstākus datu pārraides ātrumus 20 m garumā. LC un ST savienotāju kombinācija ļauj savietojamību ar aprīkojumu, kas izmanto dažādu veidu savienotājus bez papildu adapteriem. Pilndupleksais dizains atbalsta vienlaicīgu divvirzienu komunikāciju, un 50 µm serde atbalsta standarta daudzmodu infrastruktūru un raiduztvērēju moduļus, ko izmanto InfiniBand un saistītajās sistēmās.

Piemērots

• InfiniBand savienojumiem starp slēdžiem, serveriem un HBA kartēm
• Ātrgaitas datu centru starpsavienojumiem un savienojumiem starp statīviem
• Daudzmodu optiskajiem savienojumiem laboratorijas un testēšanas vidēs
• Savienojumiem, kur nepieciešama LC un ST galu kombinācija

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Garums: 20 m
• Savienotāju tipi: LC (vienā galā) un ST (otrā galā)
• Pārraides režīms: pilnduplekss
• Tipisks pielietojums: īsi līdz vidēja attāluma augstas caurlaidības optiskie savienojumi

Kā lietot

Pirms uzstādīšanas pārbaudiet, vai gan LC, gan ST savienotājiem un raiduztvērēju portiem nav putekļu vai bojājumu. Savietojiet LC savienotāju ar LC portu un iespiediet, līdz dzirdams klikšķis; savietojiet ST savienotāju ar ST ligzdu un iespiediet, tad pagrieziet bajonetes gredzenu, lai nofiksētu. Pārliecinieties, ka pievienotās ierīces ir izslēgtas vai to porti ir iestatīti pieņemt karsti pievienotu optisko savienojumu saskaņā ar ierīces norādījumiem. Pēc savienojuma izveides pārbaudiet savienojuma statusu un datu pārraides ātrumu, izmantojot resursdatora aprīkojumu vai tīkla pārvaldības rīkus.

Ieteikumi

Turiet šķiedras kabeli aiz apvalka; izvairieties no asiem līkumiem un ievērojiet ražotāja ieteikto minimālo liekuma rādiusu, lai novērstu palielinātu vājinājumu. Izmantojiet putekļu vāciņus, kad savienotāji netiek izmantoti, un pirms savienošanas notīriet savienotāju gala virsmas ar piemērotiem šķiedru tīrīšanas rīkiem. Kritiskiem uzstādījumiem pēc uzstādīšanas pārbaudiet veiktspēju no gala līdz galam un dokumentējiet savienojuma parametrus.
