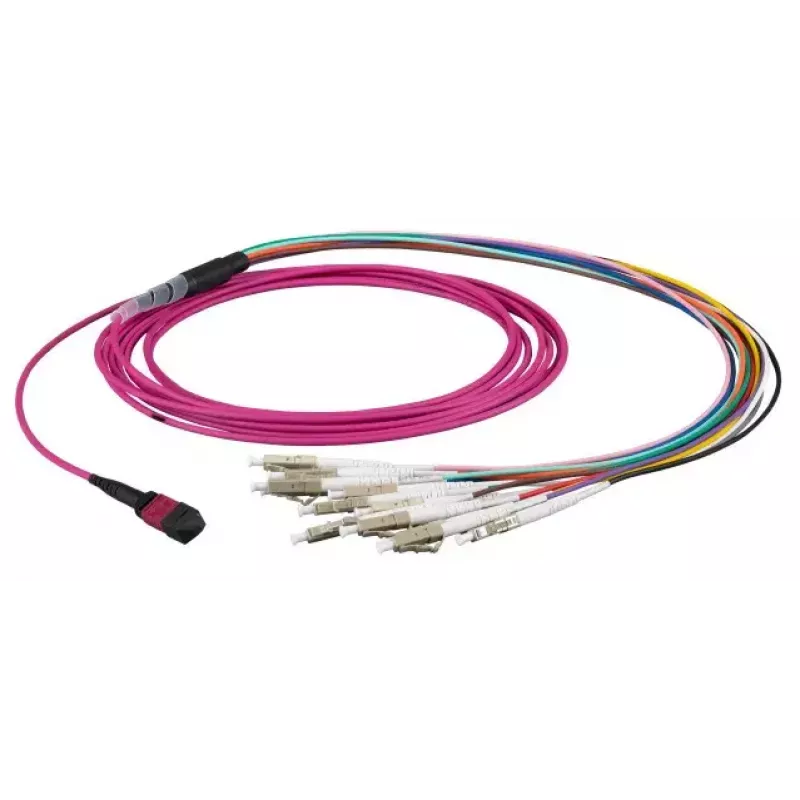

Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOM3-2 2 m OM3 MTP uz 12×LC violets

EFB Elektronik MTPF12LCOM3-2 ir 2 m garš daudzmodu optiskās šķiedras kabelis ar OM3 (50 µm) šķiedru, kas paredzēts kompaktiem, augsta blīvuma savienojumiem. Viens gals ir noslēgts ar MTP daudzšķiedru savienotāju, bet otrs gals sadalās 12 LC dupleksajos savienotājos. Kabelis ir paredzēts strukturētajai kabeļošanai, datu centru augšupsaitēm un ātrdarbigiem starpsavienojumiem, kur nepieciešamas telpu taupošas daudzšķiedru saites un nemainīga daudzmodu veiktspēja.

Priekšrocības

Kabelis apvieno vienu augsta blīvuma MTP savienotāju ar divpadsmit LC galiem, lai vienkāršotu daudzkanālu savienojumus un samazinātu paneļu pārslodzi. OM3 daudzmodu šķiedra atbalsta lāzeroptimizētu pārraidi parastajiem 10 Gbit/s un augstākas veiktspējas daudzmodu lietojumiem, nodrošinot zemu ievades zudumu un uzticamu modālo joslas platumu īsos un vidējos attālumos. 2 m garums nodrošina elastību savienojumiem starp statīviem vai starp ierīcēm bez pārmērīga kabeļa atslābuma.

Piemērots

• Datu centru pārslēgšanai un augšējā statīva vai rindu kabeļošanai
• Augsta blīvuma slēdžu-patch paneļu vai kasešu savienojumiem
• InfiniBand un citām īso attālumu liela joslas platuma daudzmodu saitēm
• Strukturētajai kabeļošanai, kur nepieciešams daudzšķiedru sadalījums

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu, 50 µm serde
• Savienotājs A: MTP daudzšķiedru savienotājs
• Savienotājs B: 12 × LC savienotāji (dupleksie LC gali)
• Garums: 2 m
• Kabeļa krāsa: violets (nozares krāsu kodējums OM3/OM4 daudzmodu šķiedrām)
• Pielietojums: īso un vidējo attālumu daudzmodu pārraide, augsta blīvuma starpsavienojumi

Lietošana

Ievietojiet MTP savienotāju attiecīgajā MTP pieslēgvietā uz kasetes, MPO paneļa vai slēdža maģistrāles, nodrošinot pareizu orientāciju un atslēgas pozīciju. Izvadiet kabeli pa standarta kabeļu pārvaldības ceļiem un nostipriniet to, lai izvairītos no asiem līkumiem; ievērojiet šķiedras ražotāja norādīto minimālo liekuma rādiusu. Pievienojiet atsevišķos LC savienotājus paredzētajām LC pieslēgvietām uz slēdžiem, raiduztvērējiem vai patch paneļiem, saskaņojot raidīšanas/uztveršanas pārus pēc nepieciešamības. Pēc uzstādīšanas pārbaudiet un sertificējiet saiti ar piemērotu daudzmodu testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izvairieties no stingriem līkumiem un atkārtotas locīšanas; izmantojiet kabeļu saites vai pārvaldības gredzenus, kas nesaspiež kabeli. Uzturiet savienotāju gala virsmas tīras un pirms savienotāju savienošanas izmantojiet šķiedras pārbaudes un tīrīšanas režīmu. Izvēlieties OM3 daudzmodu raiduztvērējus un aprīkojumu, kas atbilst paredzētajiem datu pārraides ātrumiem un attālumiem, lai nodrošinātu saites integritāti.
