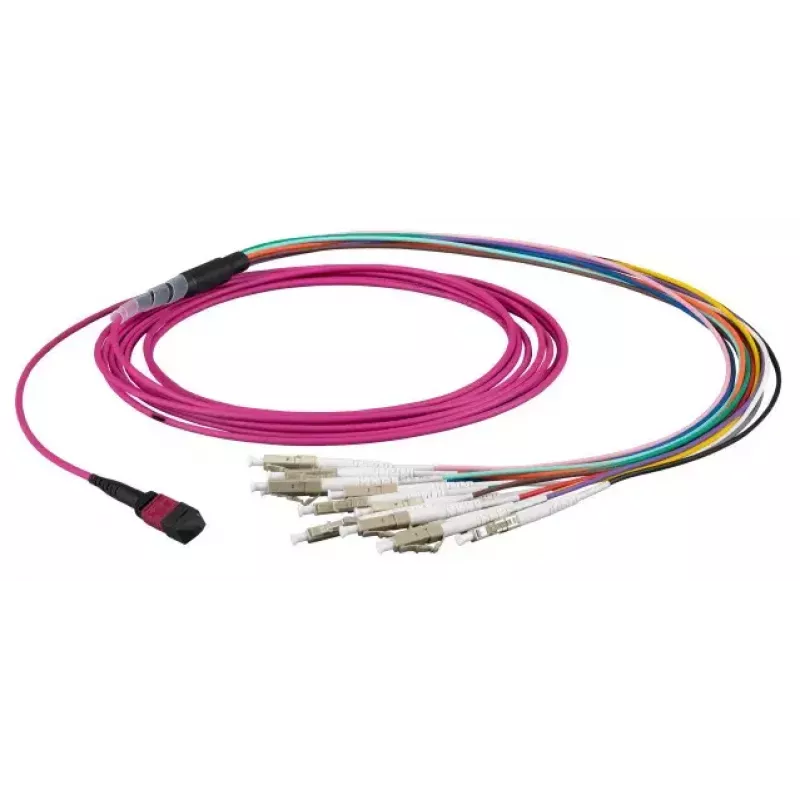

Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOM3-3, OM3, 3 m, MTP uz 12× LC, 50 µm, violeta

EFB Elektronik MTPF12LCOM3-3 ir 3 m daudzmodu optiskās šķiedras kabelis ar OM3 specifikāciju, kam vienā galā ir MTP savienotājs, bet otrā – 12 LC savienotāji. Ar 50 µm serdes diametru un violetu apvalku šis kabelis ir paredzēts augsta blīvuma tīkla starpsavienojumiem, datu centru komutācijai un īsa līdz vidēja attāluma telekomunikāciju saitēm, kurām nepieciešama daudzšķiedru savienojamība un konsekventa daudzmodu veiktspēja.

Priekšrocības

Kabelis nodrošina OM3 daudzmodu veiktspēju, kas piemērota 10 Gbit/s un augstākiem apkopotiem savienojumiem tipisko OM3 sasniedzamības parametru ietvaros. Tā MTP uz 12×LC atzarojuma konstrukcija samazina statīvā aizņemto vietu un vienkāršo daudzkanālu izvēršanu, vienlaikus saglabājot vienmērīgu vājinājumu visās šķiedrās. 3 m garums ir piemērots savienojumiem viena statīva ietvaros un starp blakus esošiem statīviem. Violetais apvalks un standartizētā šķiedras ģeometrija palīdz vizuāli identificēt un nodrošina konsekventu savienošanu augsta blīvuma paneļos.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Komutācijas paneļa savienošana ar kaseti vai maģistrālo kabeli datu centros
• Augsta blīvuma starpsavienojumi starp tīkla slēdžiem un optiskajiem moduļiem
• Apkopošanas saites asmens serveriem un augšējās daļas statīva slēdžiem
• Īsa sasniedzamības daudzmodu telekomunikāciju saites un optiskie sadales rāmji

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Serdes diametrs: 50 µm
• Savienotājs A: MTP daudzšķiedru savienotājs
• Savienotājs B: 12 × LC dupleksie savienotāji
• Garums: 3 m
• Apvalka krāsa: violeta
• Kabeļa pielietojums: augsta blīvuma komutācija un maģistrālie savienojumi

Kā lietot

Uzstādiet MTP savienotāju saderīgā MTP ligzdā vai kasetē, nodrošinot pareizu ievirzi un polaritāti. Novirziet 12 LC savienotājus uz to atbilstošajiem LC portiem vai adapteru paneļu pozīcijām, ievērojot paredzēto portu kartējumu un polaritātes shēmu. Izvairieties no asiem līkumiem; uzstādīšanas un kabeļu pārvaldības laikā ievērojiet ražotāja ieteikto minimālo liekuma rādiusu. Pēc uzstādīšanas pārbaudiet optisko nepārtrauktību un ievades zudumus ar piemērotu testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet šo OM3 daudzmodu kabeli tā paredzētajā sasniedzamībā 10 Gbit/s un līdzīgiem lietojumiem, nostipriniet savienotājus saderīgos paneļos vai kasetēs un pēc uzstādīšanas veiciet pieņemšanas testēšanu (ievades zudumi un nepārtrauktība). Glabājiet un pārvietojiet kabeli, lai novērstu pārmērīgu liekšanu vai slodzi uz MTP saskarni.
