Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOM4-10

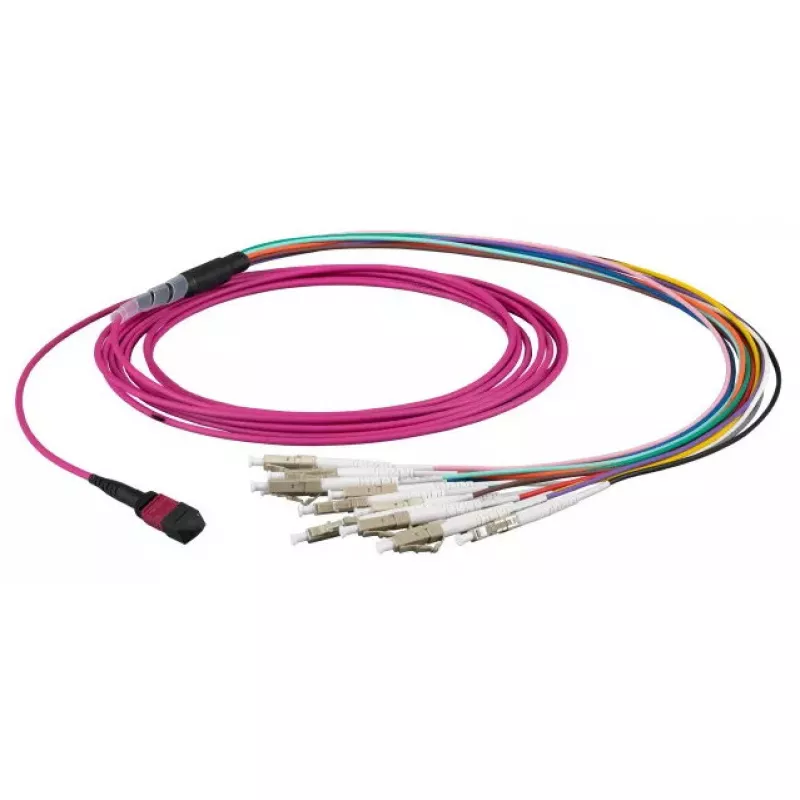

EFB Elektronik MTPF12LCOM4-10 ir 10 m OM4 daudzmodu optiskās šķiedras kabelis, kas paredzēts augsta blīvuma tīkla vidēm. Vienā galā tam ir MTP savienotājs, bet otrā – 12 LC savienotāji, un tā serdes diametrs ir 50 µm, kas nodrošina ātrdarbīgu datu pārraidi un zemu vājinājumu tipiskajos datu centru viļņu garumos. Kabeļa konstrukcija un savienotāju konfigurācija ļauj efektīvi veidot paralēlās optikas savienojumus un organizētu komutāciju strukturētajās kabeļu sistēmās.

Priekšrocības

Šis OM4 optiskais kabelis piedāvā līdzsvaru starp attāluma iespējām un joslas platumu mūsdienu lietojumiem, ar zemu ievades zudumu un atstarošanas zudumu, kas raksturīgs rūpnīcā terminētiem MTP un LC komplektiem. 10 m garums ir piemērots savienojumiem starp statņiem vai skapjiem, saglabājot signāla integritāti. Tā daudzmodu konstrukcija ir piemērota īsiem līdz vidējiem posmiem, un MTP–LC sadalījums vienkāršo savienojumus no augsta blīvuma maģistrālēm uz standarta LC pieslēgvietām.

Piemērots

• Datu centru starpsavienojumi un komutācija starp iekārtu statņiem
• Augsta blīvuma komutatoru un serveru savienojumi, izmantojot paralēlo optiku
• Pārejas ceļi no maģistrālo kabeļu līnijām uz LC raiduztvērējiem
• Īsi līdz vidēji daudzmodu posmi uzņēmumu tīklos

Galvenās specifikācijas

• Garums: 10 m
• Šķiedras veids: OM4 daudzmodu (50 µm serde)
• Savienotājs A: MTP (mātīte) augsta blīvuma savienotājs
• Savienotājs B: 12 × LC savienotāji (dupleksa stila)
• Tipiskie darba viļņu garumi: 850 nm un 1300 nm
• Komplekts: rūpnīcā terminēts, polaritātes pārvaldīts
• Apvalks: Izturīgs ārējais apvalks iekštelpu uzstādīšanai

Kā lietot

Izvelciet kabeli pa strukturēto kabeļu ceļu starp sadales paneļiem vai iekārtu statņiem, izvairoties no asiem līkumiem un spriedzes. Pievienojiet MTP galu attiecīgajai MTP pieslēgvietai uz maģistrāles vai kasetes, nodrošinot pareizu orientāciju un tapu izlīdzināšanu. Pievienojiet LC galus dupleksajās LC pieslēgvietās uz raiduztvērējiem, komutācijas paneļiem vai aktīvajām iekārtām. Pārbaudiet polaritāti un veiciet ievades zudumu un nepārtrauktības testus pēc uzstādīšanas, lai apstiprinātu pareizus savienojumus un optisko veiktspēju.

Ieteikumi

Uzglabājiet un uzstādiet kabeli, ievērojot ražotāja ieteikto lieces rādiusu; izvairieties no stiepes robežu pārsniegšanas izvilkšanas laikā. Izmantojiet marķētu kabeļu pārvaldību un spriedzes samazināšanu abos galos. Lai nodrošinātu optimālu veiktspēju ātrdarbīgās vai paralēlās optikas sistēmās, pārbaudiet MTP dzimuma un atslēgas savietojamību ar pievienotajiem moduļiem un veiciet pilnu testēšanu pēc izvēršanas.
