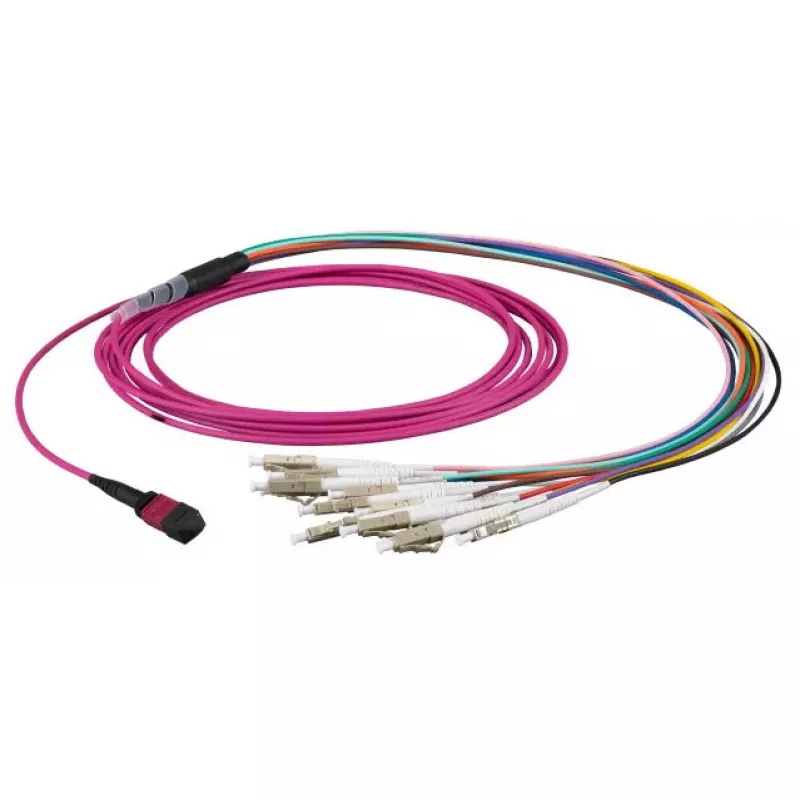

Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOM5-10 — OM5, MTP uz 12×LC, 10 m, violets

EFB Elektronik MTPF12LCOM5-10 ir 10 m garš optiskās šķiedras kabelis, kas paredzēts augsta blīvuma datu centru un telekomunikāciju vidēm. Kabelis izmanto OM5 daudzmodu šķiedru ar 50 µm serdes diametru, lai atbalstītu īsa attāluma, ātrdarbīgus savienojumus. Vienā galā ir MTP daudzšķiedru savienotājs, bet otrs gals sadalās 12 atsevišķos LC savienotājos kompaktā maģistrālajā konfigurācijā. Violetais apvalks identificē OM5 šķiedras kategoriju un palīdz uzturēt konsekventu kabeļu pārvaldību un maršrutēšanu statīvos un ielāpu paneļos.

Priekšrocības

Kabelis piedāvā kompaktu risinājumu vairāku paralēlo optisko kanālu apkopošanai no MTP porta uz standarta LC dupleksajiem portiem, samazinot statīvu vietu un vienkāršojot pārslēgšanu. OM5 daudzmodu konstrukcija uzlabo saderību ar platjoslas signālu pārraidi un var atvieglot viļņgarumu dalīšanas multipleksēšanu, lai sasniegtu lielāku kopējo caurlaidspēju īsos attālumos. Rūpnīcā terminētie savienotāji nodrošina konsekventu optisko veiktspēju un samazina uzstādīšanas laiku, salīdzinot ar lauka terminēšanu.

Piemērots

• Datu centru mugurkaula-lapas un augšējā statīva savienojamībai
• Ātrdarbīgiem InfiniBand un Ethernet savienojumiem līdz standarta īsa attāluma attālumiem, ko atbalsta OM5
• Ielāpu paneļu konsolidācijai un strukturētām kabeļu instalācijām
• Vidēm, kur nepieciešama krāsu kodēta OM5 identifikācija un organizēta kabeļu pārvaldība

Galvenās specifikācijas

• Šķiedras tips: OM5 daudzmodu šķiedra, 50 µm serdes diametrs
• Savienotāja tips (viens gals): MTP daudzšķiedru savienotājs
• Savienotāja tips (otrs gals): 12 × LC savienotāji (kompakta maģistrāle)
• Garums: 10 m
• Apvalka krāsa: violets (OM5 identifikācija)
• Konfigurācija: daudzšķiedru sadales kabelis paralēlām optiskajām saitēm

Kā lietot

Uzstādiet MTP savienotāju atbilstošajā MTP/MPO portā uz slēdža, raiduztvērēja vai ielāpu paneļa, nodrošinot pareizu orientāciju un tīras savienotāju gala virsmas. Izvadiet 10 m maģistrāli, izvairoties no asiem līkumiem, un nostipriniet kabeli ar atbilstošu kabeļu pārvaldību, lai novērstu spriedzi uz savienotājiem. Pievienojiet atsevišķos LC savienotājus attiecīgajiem LC portiem raiduztvērējos vai ielāpu paneļos, ievērojot pareizu polaritāti paredzētajai paralēlās saites konfigurācijai. Pēc uzstādīšanas pārbaudiet optisko veiktspēju ar atbilstošu testēšanas aprīkojumu vai saites statusa indikatoriem.

Ieteikumi

Pirms savienošanas pārbaudiet un notīriet savienotāju gala virsmas, ievērojiet minimālo liekuma rādiusu saskaņā ar daudzmodu šķiedras vadlīnijām un izmantojiet pareizu kabeļu pārvaldību, lai izvairītos no pārmērīga sprieguma. Izmantojiet OM5 kategorijas raiduztvērējus un aprīkojumu, ja nepieciešama viļņgarumu dalīšanas vai platjoslas daudzmodu darbība; pretējā gadījumā nodrošiniet, ka sistēmas komponenti ir saderīgi ar OM5 daudzmodu specifikācijām.
