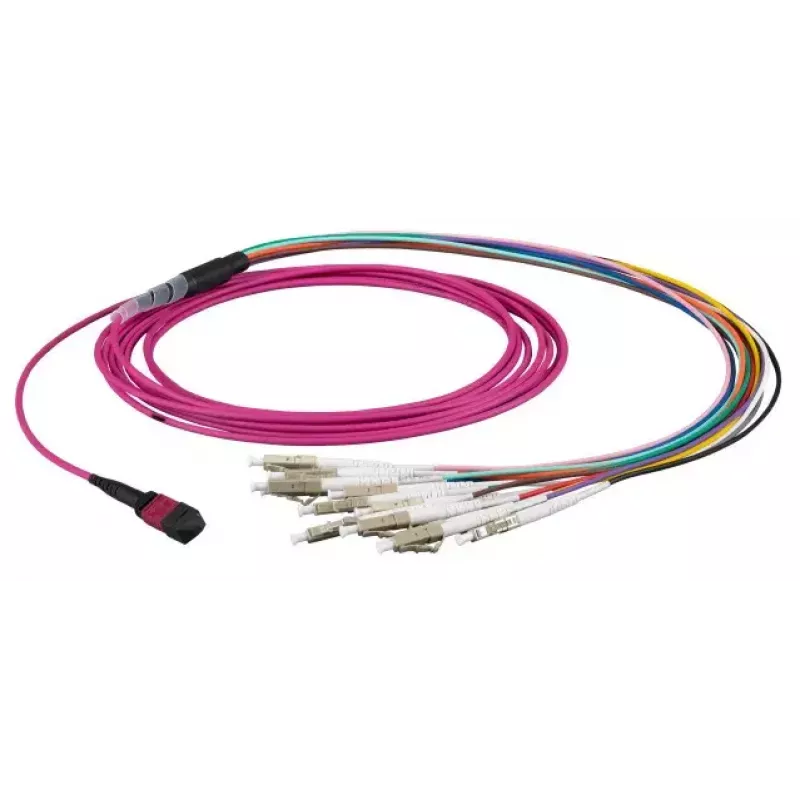

Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOM5-5 — OM5, MTP uz 12×LC, 5 m, violets

EFB Elektronik MTPF12LCOM5-5 ir 5 m garš OM5 daudzmodu optiskās šķiedras kabelis ar MTP savienotāju vienā galā un 12 LC savienotājiem otrā galā. Kabelis izmanto 50 µm serdes daudzmodu šķiedru, kas paredzēta augsta blīvuma mugurkaula un datu centru savienojumiem, atbalstot vairāku viļņu garumu pārraidi un paralēlās optikas lietojumus. Purpura OM5 apvalka krāsa nodrošina vizuālu identifikāciju platjoslas daudzmodu izvietojumiem, un iepriekš terminētā konfigurācija vienkāršo uzstādīšanu statīvos un plāksteru paneļos.

Priekšrocības

Šis OM5 optiskās šķiedras montāžas risinājums nodrošina augstu savienotāju blīvumu un vietas ietaupījumu, apvienojot 12 LC terminācijas vienā MTP saskarnē. Daudzmodu 50 µm serde atbalsta vairāku viļņu garumu darbību, lai uzlabotu īsa attāluma joslas platumu, un ir saderīga ar tipiskiem datu centru raiduztvērēju moduļiem un paralēlās optikas sistēmām. 5 m garums līdzsvaro sasniedzamību un kabeļu pārvaldības vajadzības iekārtu telpās un statīvu ejās, savukārt rūpnīcā terminētie savienotāji samazina lauka terminēšanas laiku un iespējamos savienotāju zudumus.

Piemērots

• Augsta blīvuma datu centru mugurkaula un horizontālajai savienošanai
• Paralēlās optikas un vairāku viļņu garumu raiduztvērēju starpsavienojumiem (piem., 40G/100G lietojumiem)
• InfiniBand un ātrdarbīgu tīklu starpsavienojumiem
• Plāksteru paneļiem un modulārām statīvu instalācijām, kur nepieciešamas kompaktas vairāku šķiedru terminācijas

Galvenās specifikācijas

• Šķiedras veids: daudzmodu, 50 µm serde (OM5)
• Savienotājs A: MTP vairāku šķiedru savienotājs
• Savienotājs B: 12 × LC dupleksie savienotāji
• Garums: 5 metri
• Apvalka krāsa: purpura (OM5 identifikācija)
• Konfigurācija: iepriekš terminēts maģistrālais kabelis augsta blīvuma lietojumiem

Kā lietot

Izvelciet kabeli caur kabeļu pārvaldības teknēm vai statīvu kanāliem, lai izvairītos no pārmērīgas locīšanas, un nostipriniet to, izmantojot piemērotus kabeļu saites vai pārvaldības klipšus. Pievienojiet MTP savienotāju paredzētajam MTP portam vai kasešu adapterim, nodrošinot pareizu izlīdzināšanu un to, ka savienotāja fiksators nofiksējas. Pievienojiet LC savienotājus atbilstošajiem LC portiem vai plāksteru paneļu adapteriem, ievērojot pareizo polaritāti atbilstoši jūsu paralēlās optikas vai savienojuma konfigurācijai. Pēc uzstādīšanas pārbaudiet savienojuma integritāti ar optisko zudumu testēšanu vai izmantojot tīkla iekārtu diagnostiku.

Ieteikumi

Ievērojiet minimālo liekuma rādiusu un izvairieties no stiepes slodzes uz šķiedru uzstādīšanas laikā. Izmantojiet putekļu vāciņus, līdz savienotāji tiek savienoti, un pirms savienošanas notīriet savienotāju gala virsmas. Veiktspējas pārbaudei izmēriet ievietošanas zudumus un atgriezeniskos zudumus saskaņā ar uzstādīšanas standartiem un ievērojiet iekārtu ražotāja norādījumus daudzmodu, vairāku viļņu garumu izvietojumiem.
