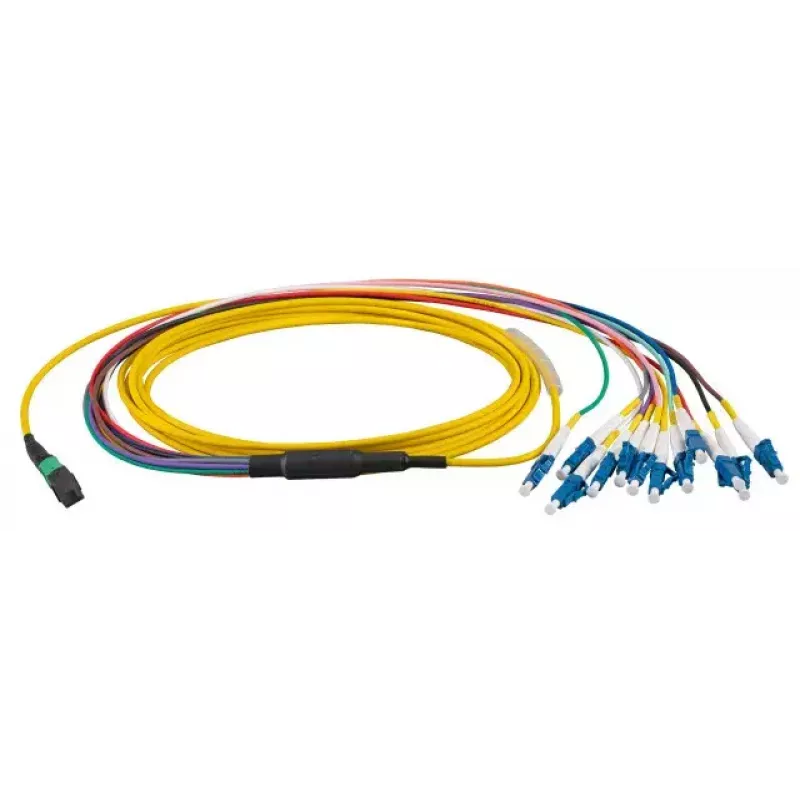

Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOS2-1 1m

EFB Elektronik MTPF12LCOS2-1 1m OS2 optiskās šķiedras kabelis nodrošina kompaktu, augsta blīvuma savienojuma risinājumu strukturētajai kabeļu sistēmai datu centros un telekomunikāciju vidē. Tas apvieno vairāku šķiedru MTP savienotāju ar divpadsmit LC galiem, atbalstot vienmoda pārraidi ar 9 µm serdes diametru zemam vājinājumam un liela attāluma savienojumiem. Kabeļa konstrukcija paredzēta, lai atvieglotu organizētu savienošanu, ātru izvēršanu un saderību ar MTP bāzētām maģistrāles sistēmām.

Priekšrocības

Šis optiskās šķiedras kabelis piedāvā augsta blīvuma savienojamību vienā 1 metra garā komplektā, samazinot statīvu vietu un vienkāršojot kabeļu pārvaldību, vienlaikus saglabājot vienmoda veiktspēju. MTP savienotāja un vairāku LC savienotāju kombinācija nodrošina efektīvu sadali uz 1U vai modulāriem savienojuma paneļiem. Ar OS2 vienmoda šķiedras īpašībām kabelis atbalsta zemu ievades zudumu un ir piemērots liela attāluma pārraidei, nodrošinot uzticamu signāla integritāti prasīgās tīkla infrastruktūrās.

Piemērots

• Datu centru mugurkaula un starpsavienojumiem
• Augstas veiktspējas skaitļošanas klasteriem un serveru fermām
• MTP/MPO maģistrāles uz LC savienojuma paneļa sadali
• Telekomunikāciju un mobilo sakaru tīkliem, kam nepieciešami vienmoda savienojumi

Galvenās specifikācijas

• Šķiedras veids: Vienmoda (OS2)
• Serdes diametrs: 9 µm
• Garums: 1 m
• Savienotājs A: MTP vairāku šķiedru savienotājs
• Savienotājs B: 12 × LC savienotāji
• Pulējums/veids: vairāku šķiedru maģistrāle ar LC dupleksajiem galiem
• Tipisks lietojums: Augsta blīvuma savienošana un maģistrāles sadale

Kā lietot

Uzstādiet kabeli, ievietojot MTP savienotāju attiecīgajā MTP/MPO portā uz maģistrāles aprīkojuma vai kasetēs, un pievienojiet atsevišķus LC savienotājus LC portiem uz slēdžiem, raiduztvērējiem vai savienojuma paneļiem. Nodrošiniet pareizu savienotāju orientāciju un izlīdzināšanu, un piestipriniet kabeli pie kabeļu pārvaldības vadotnēm, lai izvairītos no slodzes uz galiem. Ievērojiet standarta šķiedru apstrādes praksi: turiet savienotājus aizvākotus, kad tos neizmanto, notīriet gala virsmas pirms savienošanas un izvairieties no asiem līkumiem, kas pārsniedz kabeļa minimālo līkuma rādiusu.

Ieteikumi

Izmantojiet šo 1 m MTP uz 12×LC OS2 komplektu īsiem starpsavienojumiem statīvos vai starp blakus esošiem statīviem, kur nepieciešama augsta blīvuma sadale. Regulāri pārbaudiet un tīriet savienotāju gala virsmas, izvadiet kabeli caur pārvaldības paneļiem, lai saglabātu līkuma rādiusu, un saskaņojiet šķiedras veidu un polaritāti, pievienojot aktīvajam aprīkojumam, lai nodrošinātu optimālu signāla veiktspēju.
