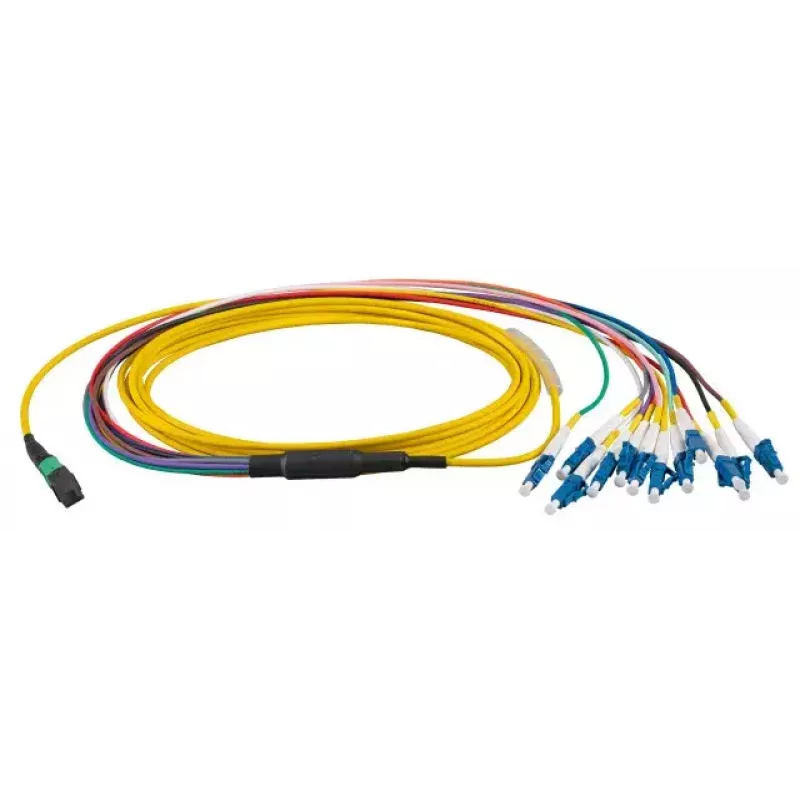

Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOS2-5 5 m

EFB Elektronik MTPF12LCOS2-5 ir 5 m garš OS2 vienmoda optiskās šķiedras kabelis ar MTP daudzšķiedru savienotāju vienā galā un 12 LC simplex savienotājiem otrā galā. Ar 9 µm serdeņa diametru un OS2 pārraidei optimizētu konstrukciju kabelis nodrošina ātrdarbīgus datu savienojumus ar zemu vājinājumu un minimālu modālo dispersiju. Konstrukcija ir paredzēta strukturētai kabeļu sistēmai vidēs, kur nepieciešami uzticami, augsta blīvuma savienojumi un paredzama optiskā veiktspēja.

Priekšrocības

Kabelis nodrošina kompaktu, augsta blīvuma savienojuma risinājumu, apvienojot MTP maģistrālo interfeisu ar vairākiem LC gala savienojumiem, samazinot paneļa vietu un vienkāršojot šķērssavienojumus. Tā OS2 vienmoda optiskā šķiedra piedāvā zemus ievades zudumus un liela attāluma iespējas salīdzinājumā ar daudzmodu alternatīvām. Rūpnīcā terminētie gali un standartizētie savienotāju tipi samazina uzstādīšanas laiku un palīdz nodrošināt vienmērīgu optisko veiktspēju visos savienojumos.

Piemērots

• Datu centru maģistrālajiem un šķērssavienojumu instalācijām
• Augstas veiktspējas datošanas un serveru starpsavienojumiem
• Telekomunikāciju un pakalpojumu sniedzēju optisko šķiedru līnijām
• Optiskajiem sadales paneļiem un augsta blīvuma statīviem

Galvenās specifikācijas

• Šķiedras tips: OS2 vienmoda
• Garums: 5 m
• Serdeņa diametrs: 9 µm
• Savienotājs A: MTP daudzšķiedru savienotājs (12 šķiedras)
• Savienotājs B: 12 × LC simplex savienotāji
• Pulēšanas tips: APC/UPC atkarībā no rūpnīcas terminējuma (pārbaudiet produkta variantu)
• Tipisks lietojums: iekštelpās, savienojumiem starp statīviem un paneļiem

Kā lietot

Uzstādiet MTP savienotāju atbilstošajā MTP portā uz sadales paneļa vai aktīvās ierīces, nodrošinot pareizu polaritāti un izlīdzinājumu. Izvadiet 5 m kabeli pa kabeļu pārvaldības ceļiem un pievienojiet katru LC savienotāju atbilstošajos LC portos uztverošajā sadales panelī vai raiduztvērēja moduļos. Pirms savienošanas pārbaudiet savienotāju tīrību, lai izvairītos no piesārņojuma radītiem zudumiem; izmantojiet optiskās šķiedras pārbaudes skopu un apstiprinātus tīrīšanas rīkus. Pēc uzstādīšanas veiciet optisko zudumu un nepārtrauktības testus, lai apstiprinātu paredzamo veiktspēju.

Ieteikumi

Saglabājiet liekuma rādiusus virs šķiedras ražotāja ieteiktā minimuma maršrutēšanas laikā, turiet savienotājus aizklātus ar vāciņiem, kad tos nelieto, un izvēlieties pareizo pulēšanas tipu un polaritāti savai sistēmai. Ilgtermiņa uzticamībai augsta blīvuma instalācijās marķējiet abus galus un dokumentējiet savietojumu starp MTP un LC terminējumiem.
