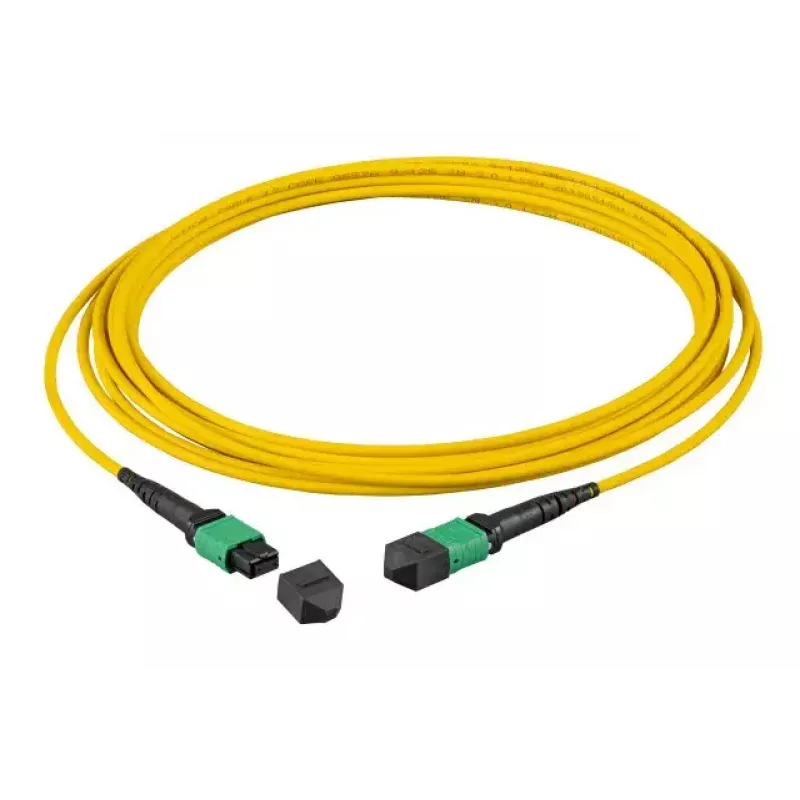

Optiskās šķiedras kabelis EFB Elektronik MTPF12MTPFOS2-1-A MTP OS2 1 m Dzeltens

EFB Elektronik MTPF12MTPFOS2-1-A ir 1 m optiskās šķiedras kabelis, kas izstrādāts InfiniBand un ātrgaitas datu tīkliem. Tam ir MTP savienotāji abos galos un tiek izmantota OS2 vienmoda šķiedra ar 9 µm serdi, nodrošinot zemu vājinājumu un konsekventu signāla integritāti garākos posmos. Kabeļa dzeltenais apvalks nodrošina ātru vizuālo identifikāciju plāksteru paneļos un kabeļu teknēs, savukārt kompaktais 1 m garums atbalsta īsus savienojumus starp iekārtām viena plaukta ietvaros vai starp blakus esošiem plauktiem.

Priekšrocības

Šis MTP-MTP kabelis nodrošina daudzšķiedru savienojamību kompaktā montāžā, samazinot individuālo šķiedru termināļu skaitu un vienkāršojot uzstādīšanu. OS2 vienmoda šķiedra samazina ievades zudumus un hromatisko dispersiju garāka sasniedzamības attāluma posmiem salīdzinājumā ar daudzmodu alternatīvām. MTP savienotāji ir izstrādāti augsta blīvuma vidēm un nodrošina uzticamus savienošanas ciklus un atkārtojamu veiktspēju profesionālās datu centru un telekomunikāciju infrastruktūrās.

Piemērots

• InfiniBand starpsavienojumi augstas veiktspējas skaitļošanas (HPC) klasteros
• Datu centru plāksterēšana starp slēdžiem, raiduztvērējiem un plāksteru paneļiem
• Telekomunikāciju un operatora līmeņa mugurkaula posmi, kur nepieciešama vienmoda šķiedra
• Augsta blīvuma plauktu vides, kur MTP modularitāte samazina kabeļu apjomu

Galvenās specifikācijas

• Kabeļa garums: 1 m
• Savienotāja tips: MTP uz MTP
• Šķiedras tips: OS2 vienmoda
• Serdes diametrs: 9 µm
• Krāsa: Dzeltena

Lietošana

Izvelciet kabeli starp abām ierīcēm, ievērojot minimālo liekuma rādiusu, lai izvairītos no mikroliekuma zudumiem. Savietojiet MTP savienotājus ar iekārtu pieslēgvietām vai MTP adapteriem un ievietojiet, līdz savienotājs nofiksējas un aizbīdnis nostiprinās. Izmantojiet atbilstošu stiepes samazināšanu un kabeļu pārvaldību plauktos vai paneļos, lai novērstu spriedzi uz savienotājiem. Pievienojot raiduztvērējiem vai plāksteru paneļiem, apstipriniet polaritāti un pieslēgvietu kartēšanu daudzšķiedru MTP posmiem, lai uzturētu pareizas kanālu piešķires.

Ieteikumi

Pirms ievietošanas pārbaudiet, vai savienotāju gala virsmas nav piesārņotas, un, ja nepieciešams, tīriet ar apstiprinātiem šķiedru tīrīšanas rīkiem. Uzglabājiet un rīkojieties ar kabeli tā, lai novērstu asus liekumus un fiziskus bojājumus; ievērojiet ražotāja norādījumus par minimālo liekuma rādiusu un darbības apstākļiem. Izmantojot augsta blīvuma izvietojumos, marķējiet abus galus vieglai identifikācijai un pārbaudiet posma veiktspēju ar optisko jaudas mērītāju vai sertifikācijas testeri pēc uzstādīšanas.
