Optiskās šķiedras kabelis EFB Elektronik MTPM12LCOM4-0,4 0,4 m MTP uz 12×LC OM4 violets

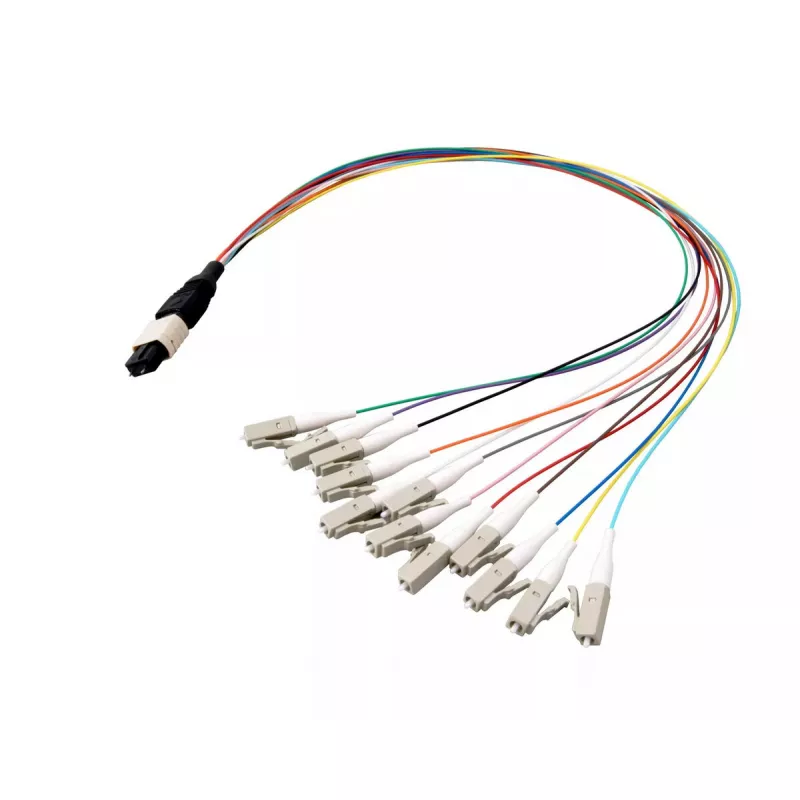

EFB Elektronik MTPM12LCOM4-0,4 ir 0,4 m optiskās šķiedras sadales kabelis, kas paredzēts īsiem, augsta blīvuma savienojumiem datu centros un telekomunikāciju statņos. Viens gals ir aprīkots ar daudzšķiedru MTP savienotāju, bet otrs gals sadalās 12 LC dupleksajos savienotājos, kas terminēti atsevišķos korpusos. Kabelī tiek izmantota OM4 daudzmodu šķiedra un violets ārējais apvalks, lai to atšķirtu no citiem daudzmodu standartiem, nodrošinot uzticamus ātrdarbīgus savienojumus starp komutācijas paneļiem, raiduztvērējiem un slēdžiem ierobežotā telpā.

Priekšrocības

Šis sadales kabelis nodrošina kompaktus savienojumus ar ļoti īsu 0,4 m garumu, lai samazinātu lieko kabeļa brīvgājienu skapja līmeņa komutācijā. OM4 daudzmodu serde atbalsta lielāku joslas platumu un pagarinātu sasniedzamību salīdzinājumā ar agrākām daudzmodu kategorijām, padarot to piemērotu 10GbE, 40GbE un 100GbE lietojumiem, kur norādīta daudzmodu šķiedra. MTP savienotājs nodrošina blīvu daudzšķiedru savienošanu, savukārt 12 LC termināļi ļauj tieši pieslēgties LC portiem bez papildu adapteriem vai kasešu moduļiem. Violetais apvalks nodrošina ātru vizuālu OM4 savienojumu identificēšanu uzstādīšanas un apkopes laikā.

Piemērots

• Komutācijas savienojumi starp MTP iespējotiem maģistrālēm un LC komutācijas paneļiem vai raiduztvērējiem
• Augsta blīvuma statņu un skapju optiskās šķiedras pārvaldība datu centros
• Īsa attāluma daudzmodu savienojumi 10GbE, 40GbE un 100GbE sistēmām
• Optiskās šķiedras sadales instalācijas, kur telpa ir ierobežota un nepieciešama kārtīga maršrutēšana

Galvenās specifikācijas

• Kabeļa tips: Daudzmodu OM4 šķiedra
• Garums: 0,4 m
• Savienotājs A: MTP daudzšķiedru savienotājs
• Savienotājs B: 12 × LC vienmoda stila savienotāji (daudzmodu LC termināļi)
• Šķiedru skaits: 12 (lentes/daudzšķiedru sadale)
• Apvalka krāsa: Violeta (OM4 identifikācija)
• Lietojums: Īsa sasniedzamība, augsta blīvuma datu centra komutācija

Kā lietot

Izvelciet kabeli uzmanīgi, lai izvairītos no stingriem līkumiem un mehāniskā sprieguma; ievērojiet ražotāja minimālo lieces rādiusu OM4 daudzmodu šķiedrai. Ievietojiet MTP savienotāju atbilstošajā MTP portā kasetē, maģistrālē vai raiduztvērējā, līdz tas nofiksējas, pēc tam pievienojiet atsevišķos LC savienotājus attiecīgajos LC portos uz komutācijas paneļa vai aktīvās ierīces. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, lai novērstu signāla zudumus — izmantojiet piemērotus optiskās šķiedras tīrīšanas rīkus un, ja nepieciešams, pārbaudiet gala virsmas. Nostipriniet kabeli un pārvaldiet spriegojuma atvieglošanu, izmantojot paneļa vadotnes vai kabeļu pārvaldības klipus, lai novērstu savienotāja izvilkšanu un uzturētu nemainīgu optisko veiktspēju.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet šo OM4 sadales kabeli tam paredzētajā īsās sasniedzamības vidē un savienojiet to ar saderīgiem MTP/MPO komponentiem un OM4 klases raiduztvērējiem. Regulāri pārbaudiet un tīriet savienotājus, izvairieties pārsniegt lieces rādiusa robežas un glabājiet rezerves kabeļus brīvi satītus, lai novērstu mikroliekšanos. Nomainot vai pagarinot līnijas, saskaņojiet šķiedras tipu un polaritāti ar esošo infrastruktūru, lai nodrošinātu pareizu kanālu kartēšanu.
