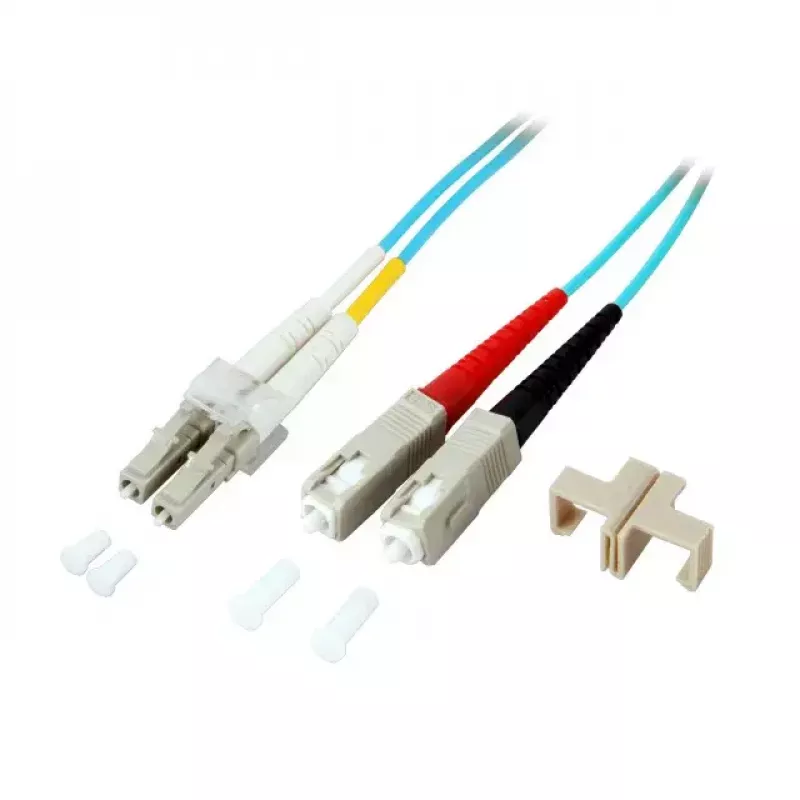

Optiskās šķiedras kabelis EFB Elektronik O0314.1 1 m LC SC tirkīzzils

EFB Elektronik O0314.1 1 m LC SC tirkīzzils ir OM3 daudzmodu optiskās šķiedras komutācijas kabelis, kas paredzēts īsiem līdz vidējiem attālumiem ātrdarbīgos tīkla savienojumos. Tam ir LC savienotājs vienā galā un SC savienotājs otrā galā, 50 µm serdes diametrs, un tas atbalsta pilnu duplekso pārraidi. Tirkīzzilais apvalks nodrošina ātru vizuālu identificēšanu ielāpu paneļos un kabeļu teknēs, saglabājot standarta daudzmodu veiktspējas raksturlielumus.

Priekšrocības

Šis optiskās šķiedras kabelis apvieno OM3 daudzmodu veiktspēju ar nozarē standarta LC un SC gala apdari, lai nodrošinātu uzticamu signāla integritāti un zemu ievades zudumu datu centru un uzņēmumu vidēm. 1 m garums samazina lieko kabeļu pārvaldību šaurās statīvu telpās, un 50 µm serde atbalsta liela joslas platuma lietojumprogrammas, piemēram, 10 Gigabit Ethernet īsos attālumos. Krāsainais apvalks uzlabo organizāciju un vienkāršo apkopi vairāku kabeļu instalācijās.

Piemērots

• Slēdžu, ielāpu paneļu un raiduztvērēju savienošanai datu centros
• Īsa sasniedzamības daudzmodu savienojumiem serveru telpās un telekomunikāciju skapjos
• LAN mugurkaula un strukturētajai kabeļu sistēmai, kur nepieciešami LC–SC savienojumi
• Vidēm, kur nepieciešama skaidra kabeļu identificēšana un kārtīga ielāpu veidošana

Galvenās specifikācijas

• Tips: OM3 daudzmodu optiskās šķiedras komutācijas kabelis
• Garums: 1 m
• Serdes diametrs: 50 µm (daudzmodu)
• Savienotājs A: LC (viens dupleksais gals)
• Savienotājs B: SC (viens dupleksais gals)
• Režīms: Pilns duplekss
• Apvalka krāsa: Tirkīzzils

Kā lietot

Savienojiet LC galu ar LC saderīgo raiduztvērēju vai ielāpu paneļa portu un SC galu ar atbilstošo SC portu slēdzī, ielāpu panelī vai ierīcē. Pirms ievietošanas pārliecinieties, vai savienotāji ir tīri un bez putekļiem, lai izvairītos no signāla pasliktināšanās. Izvadiet kabeli pa esošajiem kabeļu pārvaldības ceļiem, izvairoties no asiem līkumiem un mehāniskās slodzes avotiem; jāsaglabā minimālais liekuma rādiuss, kas atbilst daudzmodu šķiedras specifikācijām. Dupleksajiem savienojumiem pārbaudiet pareizu polaritāti, lai nodrošinātu pareizu pilnu duplekso komunikāciju.

Ieteikumi

Regulāri pārbaudiet savienotāju gala virsmas un pirms savienošanas tīriet ar piemērotiem optiskās šķiedras tīrīšanas rīkiem. Uzstādot vairākus tirkīzzilus kabeļus, izmantojiet marķētas kabeļsaites vai krāsu kodēšanas shēmas, lai novērstu nepareizu savienošanu. Attālumiem, kas pārsniedz OM3 ieteiktos diapazonus, vai kur nepieciešama vienmodu veiktspēja, izvēlieties atbilstošu šķiedras tipu un savienojuma dizainu.
