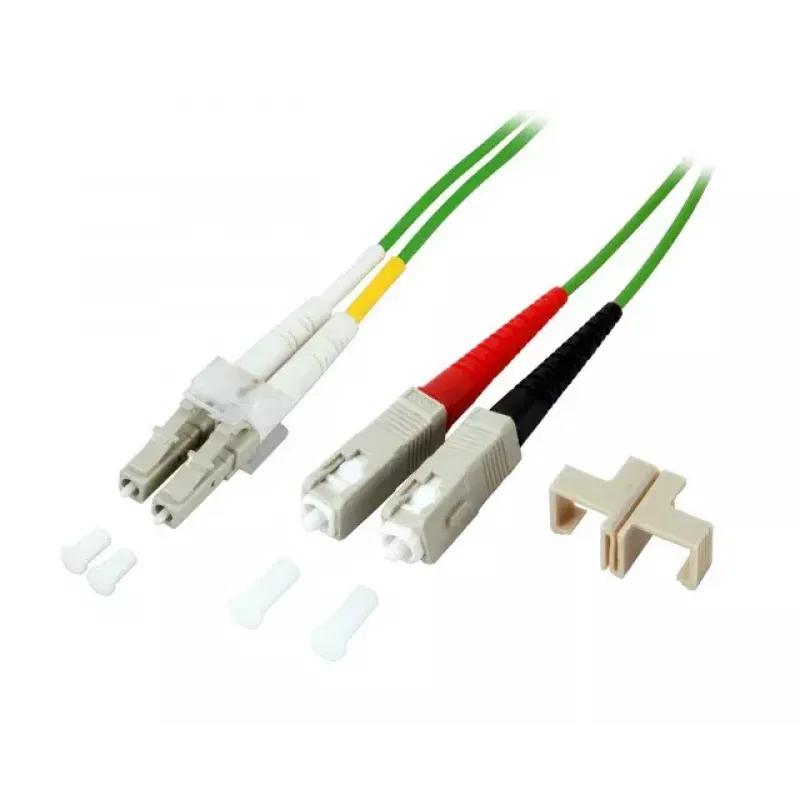

Optiskās šķiedras kabelis EFB Elektronik O0323.5OM5 5 m 2x SC 2x LC zaļš

EFB Elektronik O0323.5OM5 ir 5 m garš OM5 daudzmodu optiskās šķiedras kabelis ar diviem SC un diviem LC savienotājiem zaļā apvalkā. Paredzēts pilndupleksajiem savienojumiem, kabelis izmanto 50 µm serdes daudzmodu šķiedru, lai pārraidītu liela joslas platuma signālus ar samazinātu modālo dispersiju. Šis kabelis ir piemērots strukturētai kabeļu sistēmai datu centros un tīkla instalācijās, kur nepieciešami īsa līdz vidēja attāluma daudzmodu savienojumi.

Priekšrocības

OM5 daudzmodu šķiedras serdes diametrs 50 µm nodrošina atbalstu ātrdarbīgai daudzmodu pārraidei un uzlabotu veiktspēju salīdzinājumā ar mantotajiem MMF veidiem īsa un vidēja attāluma diapazonā. SC un LC savienotāju kombinācija nodrošina elastību savienošanai ar iekārtām, kas izmanto abus savienotāju veidus. 5 m garums piedāvā līdzsvaru starp sasniedzamību un kabeļu pārvaldību statīvu un skapju vidē. Zaļais ārējais apvalks identificē OM5 standartu un palīdz ātri vizuāli atpazīt kabeli apkopes laikā.

Piemērots

• Īsa līdz vidēja attāluma daudzmodu savienojumiem datu centros
• Liela joslas platuma iekšējiem maģistrālajiem savienojumiem starp ēkas stāviem
• Patch paneļa savienošanai ar slēdzi vai raiduztvērēju, kur pastāv jaukti SC un LC interfeisi
• Pilndupleksajiem optiskās šķiedras savienojumiem tīkla iekārtām

Galvenās specifikācijas

• Kabeļa tips: OM5 daudzmodu šķiedra
• Serdes diametrs: 50 µm
• Garums: 5 m
• Savienotāji: 2x SC un 2x LC (dupleksie)
• Apvalka krāsa: zaļa (OM5 identifikācija)
• Pārraide: pilndupleksā daudzmodu

Kā izmantot

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un notīriet tās, ja nepieciešams, izmantojot piemērotus šķiedru tīrīšanas rīkus. Novietojiet kabeli, izvairoties no asiem līkumiem un pārmērīga stiepes sprieguma, ievērojot ražotāja ieteikumus par liekuma rādiusu daudzmodu šķiedrai. Pievienojiet katru duplekso savienotāju pāri attiecīgajām ierīces pieslēgvietām, nodrošinot SC pie SC un LC pie LC savienošanu, kur piemērojams, un pārbaudiet, vai polaritāte un dupleksā orientācija ir pareiza pilndupleksai darbībai. Pēc uzstādīšanas pārbaudiet savienojumu, izmantojot piemērotus šķiedru testerus vai raiduztvērēja diagnostiku, lai apstiprinātu signāla integritāti.

Ieteikumi

Izmantojiet šo OM5 kabeli īsa līdz vidēja attāluma daudzmodu lietojumiem kontrolētā iekštelpu vidē, piemēram, datu centros un tīkla telpās. Uzglabājiet un rīkojieties ar kabeli tā, lai izvairītos no savienotāju gala virsmu piesārņošanas un novērstu asus līkumus; marķējiet abus galus, lai vienkāršotu apkopi un pārbaudi.
