Optiskās šķiedras kabelis EFB Elektronik O0361.7,5

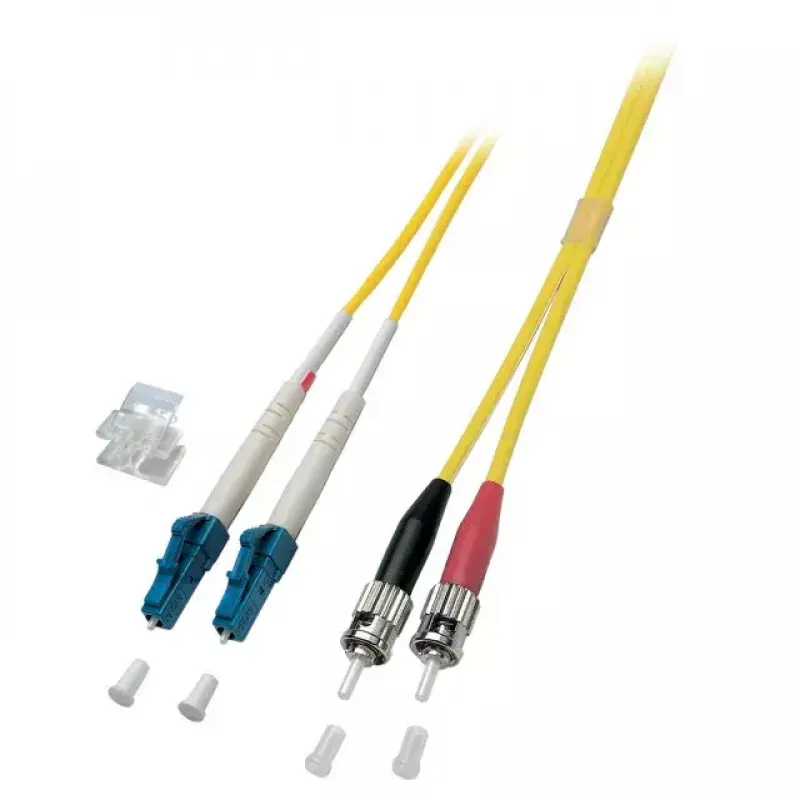

EFB Elektronik O0361.7,5 ir 7,5 m garš vienmoda OS2 optiskās šķiedras kabelis ar LC un ST savienotājiem, paredzēts punkts-punkts un pārslēgšanas lietojumiem strukturētajā kabeļu sistēmā. Ar 9 µm serdes diametru un pilnas dupleksās darbības konfigurāciju kabelis nodrošina ātrdarbīgu, zemu zudumu optisko pārraidi lielākos attālumos nekā daudzmodu alternatīvas. Tā savienotāju pāris (LC vienā galā un ST otrā) nodrošina saderību ar plašu tīkla ierīču un sadales paneļu klāstu, ko izmanto telekomunikāciju, datu centru un rūpniecības vidē.

Priekšrocības

Kabelis nodrošina vienmoda OS2 veiktspēju, kas samazina vājinājumu un saglabā signāla integritāti garās līnijās. Tā 9 µm serde ir optimizēta vienmoda lāzeriem un raiduztvērējiem, nodrošinot stabilus augsta joslas platuma savienojumus. LC un ST savienotāji apvieno kompaktu, aizturēšanas tipa interfeisu ar bajonetes tipa savienotāju mantotajām iekārtām, palielinot savietojamību. 7,5 m garums ir piemērots gan starp statīviem, gan starp iekārtām savienojumiem, vienlaikus samazinot lieko kabeļa garumu.

Piemērots

• Punkta-punkta savienojumiem starp slēdžiem, maršrutētājiem un multivides pārveidotājiem
• Savienošanai starp sadales rāmjiem, sadales paneļiem un aktīvo aprīkojumu
• Telekomunikāciju un vienmoda mugurkaula līnijām
• Datu centriem un tīkla telpām, kur nepieciešamas zemu zudumu optiskās šķiedras līnijas
• Vidēm, kur nepieciešami jaukti savienotāju tipi (LC un ST)

Galvenās specifikācijas

• Šķiedras tips: Vienmoda OS2
• Garums: 7,5 m
• Serdes diametrs: 9 µm
• Konfigurācija: Pilna dupleksā (dupleksais šķiedru pāris)
• Savienotāji: LC (viens gals) un ST (otrs gals)
• Tipisks pielietojums: komutācijas kabelis / pārslēgšanas vads optiskajiem tīkliem

Lietošana

Pievienojiet ar LC aprīkoto galu ierīces vai sadales paneļa LC portam un ievietojiet ar ST aprīkoto galu atbilstošajā ST ligzdā. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, lai novērstu ievades zudumus; izmantojiet atbilstošus optisko šķiedru tīrīšanas rīkus vai bezplūksnu tamponus ar izopropilspirtu. Izvietojiet kabeli, ievērojot liekuma rādiusa ieteikumus vienmoda šķiedrai, un nostipriniet to ar kabeļu pārvaldību, lai izvairītos no spriedzes. Dupleksās darbības nodrošināšanai turiet abus šķiedru pavedienus pārī un saskaņotus ar raidīšanas un uztveršanas portiem, kā to prasa ierīces.

Ieteikumi

Pirms uzstādīšanas pārbaudiet un notīriet savienotājus, izvairieties no stingriem liekumiem (ievērojiet ieteicamo minimālo liekuma rādiusu) un izmantojiet marķētu kabeļu pārvaldību vieglai identifikācijai. Pēc uzstādīšanas pārbaudiet līnijas veiktspēju ar optisko jaudas mērītāju vai atbilstošu testēšanas aprīkojumu, lai nodrošinātu zemus ievades zudumus un pareizu polaritāti.
