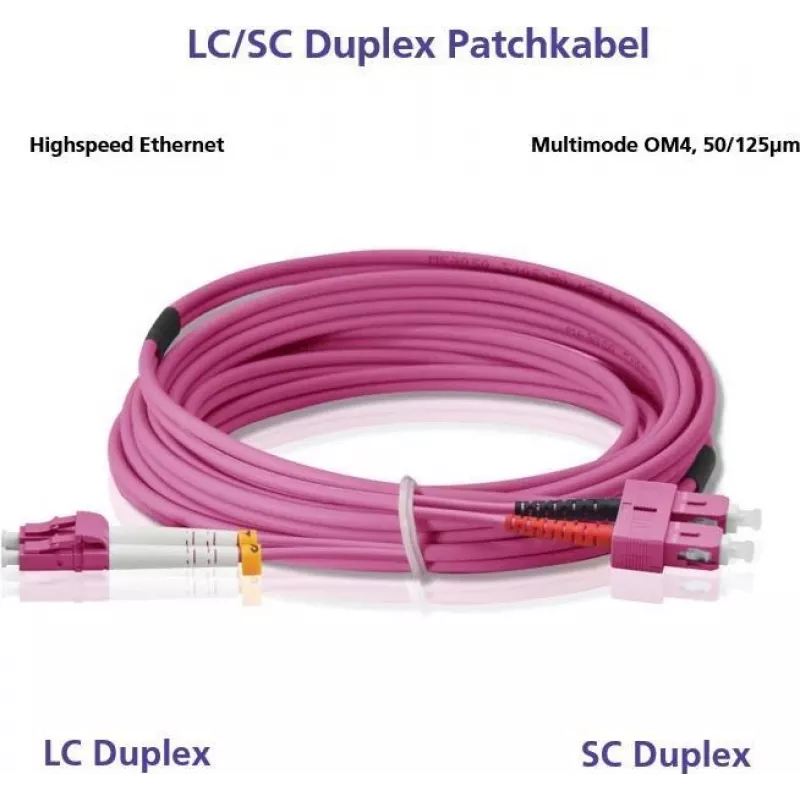

Optiskās šķiedras kabelis Helos 1m OM4 LC/SC

Helos 1m OM4 LC/SC optiskās šķiedras kabelis ir duplekss daudzmodu savienojums ar 50 µm serdes diametru, paredzēts ātrdarbīgai datu pārraidei serveru telpās, telekomunikāciju statņos un uzņēmumu tīklos. Ar OM4 pakāpes daudzmodu šķiedru tas atbalsta lielāku joslas platumu īsos līdz vidējos attālumos salīdzinājumā ar zemākas klases daudzmodu kabeļiem. Kabelim vienā galā ir LC savienotājs, otrā – SC savienotājs, kas nodrošina savietojamību starp iekārtām ar dažāda veida pieslēgvietām un ļauj vienkārši integrēt esošajās optiskās šķiedras instalācijās.

Priekšrocības

Šis OM4 optiskās šķiedras kabelis nodrošina stabilus optiskos savienojumus ar zemiem zudumiem, kas piemēroti 10 Gbit/s un lielāka ātruma daudzmodu lietojumiem īsos līdz vidējos attālumos. LC un SC savienotāji ir nozares standarta tipi, kas daudzos iestatījumos ļauj elastīgi veidot savienojumus un šķērssavienojumus bez adapteriem. 1 m garums samazina lieko kabeļa daļu statņos vai pie darbvirsmas izvietotos savienojumos un palīdz uzturēt kārtīgu kabeļu pārvaldību, vienlaikus saglabājot signāla integritāti pilndupleksai saziņai.

Piemērots

• Slēdžu, raiduztvērēju un komutācijas paneļu savienošanai datu centros
• Īsa attāluma servera–slēdža un slēdža–slēdža savienojumiem
• Telekomunikāciju statņiem un uzņēmumu tīkla mugurkaula segmentiem
• Iekārtu saskarnei ar LC un SC pieslēgvietām

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāju tipi: LC (viens gals) uz SC (otrs gals)
• Garums: 1 m
• Polaritāte: duplekss (pilndupleksa saziņa)
• Tipiski lietojumi: 10 Gbit/s un lielāka ātruma daudzmodu savienojumi īsos līdz vidējos attālumos

Kā lietot

Pirms ievietošanas pārbaudiet savienotāju gala virsmu tīrību un, ja nepieciešams, izmantojiet piemērotus tīrīšanas rīkus. Izlīdziniet LC savienotāju ar LC pieslēgvietu un viegli iespiediet, līdz tas nofiksējas, pēc tam izlīdziniet un ievietojiet SC savienotāju SC pieslēgvietā, līdz tas droši iegulst. Izvietojiet kabeli, lai izvairītos no asiem līkumiem, un ievērojiet daudzmodu šķiedrai noteikto minimālo liekuma rādiusu, lai novērstu palielinātu vājinājumu. Dupleksajiem savienojumiem nodrošiniet pareizu polaritāti, lai raidīšanas un uztveršanas kanāli starp ierīcēm būtu sapāroti.

Ieteikumi

Ja iespējams, uzglabājiet un rīkojieties ar kabeli no putekļiem brīvā vidē; izvairieties no stiepes sprieguma un atkārtotiem asiem līkumiem. Izmantojiet marķētus komutācijas paneļus vai krāsu kodētu pārvaldību, lai LC–SC savienojumi būtu viegli identificējami. Kritiski svarīgiem savienojumiem pēc uzstādīšanas pārbaudiet savienojuma veiktspēju ar OTDR vai gaismas avotu un jaudas mērītāju un periodiski pārbaudiet savienotāju tīrību, lai uzturētu optimālu pārraides kvalitāti.
