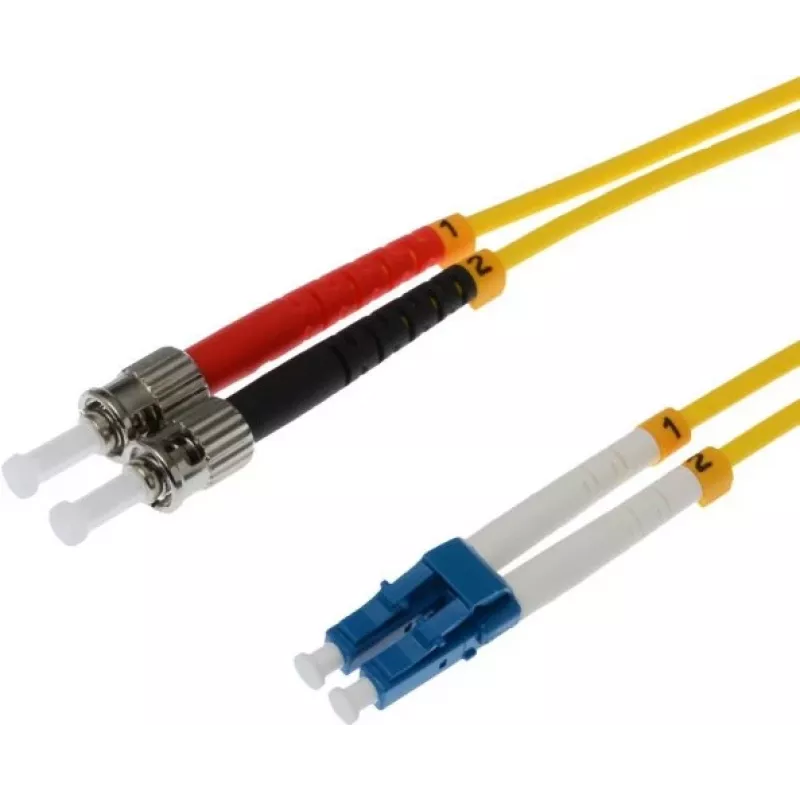

Optiskās šķiedras kabelis Helos 5m OS2 LC/ST

Helos 5 m OS2 LC/ST optiskās šķiedras kabelis nodrošina 5 metru vienmoda savienojumu, kas paredzēts uzticamai ātrdarbīgai datu pārraidei. Ar 9 µm serdes diametru un pilnu duplekso režīmu šis kabelis savieno ierīces, izmantojot LC un ST savienotājus, un ir paredzēts liela attāluma, zemu zudumu signālu transportēšanai strukturētos tīklos, telekomunikāciju statīvos un “punkts-punkts” savienojumos.

Priekšrocības

Šis vienmoda OS2 kabelis samazina vājinājumu un saglabā signāla integritāti garākos posmos salīdzinājumā ar daudzmodu alternatīvām. LC savienotājs vienā galā nodrošina kompaktu, augsta blīvuma termināciju, savukārt ST savienotājs otrā galā piedāvā bajonetes tipa savienojumu, ko bieži izmanto mantotajās un rūpnieciskajās iekārtās. Pilna dupleksā atbalsts nodrošina vienlaicīgus pārraides un uztveršanas kanālus divvirzienu komunikācijai. 5 m garums līdzsvaro sasniedzamību un pārvaldāmību datu skapjos un biroja instalācijās.

Piemērots

• “Punkts-punkts” savienojumiem starp tīkla komutatoriem, maršrutētājiem vai mediju pārveidotājiem
• Savienojumiem telekomunikāciju skapjos un komutācijas paneļos
• Saskarņu veidošanai ar LC un ST optiskajiem portiem uzņēmumu vai rūpnieciskos iestatījumos
• Optiskās šķiedras mugurkaula posmiem, kur nepieciešama vienmoda OS2 veiktspēja

Galvenās specifikācijas

• Šķiedras tips: vienmoda (OS2)
• Serdes diametrs: 9 µm
• Garums: 5 m
• Savienotāju tipi: LC uz ST
• Pārraides režīms: pilns duplekss
• Tipisks pielietojums: liela attāluma, zema vājinājuma optiskie savienojumi

Kā lietot

Pārliecinieties, ka abas ierīces ir izslēgtas vai konfigurētas karstai pieslēgšanai saskaņā ar ražotāja norādījumiem. Noņemiet aizsargājošos putekļu vāciņus no abiem savienotājiem un pārbaudiet gala virsmas, vai nav piesārņojuma; ja nepieciešams, notīriet ar piemērotiem šķiedru tīrīšanas rīkiem. Saskaņojiet LC savienotāju ar atbilstošo kontaktligzdu un ievietojiet, līdz tas nofiksējas; ievietojiet ST savienotāju, spiežot un pagriežot bajonetes savienojumu, līdz tas nostājas vietā. Pārbaudiet savienojuma statusu, izmantojot ierīču LED vai tīkla pārvaldības rīkus, un, ja pieejams, uzraugiet signāla līmeņus.

Ieteikumi

Rīkojieties ar kabeli bez asiem līkumiem un ievērojiet šķiedras ražotāja norādīto minimālo liekuma rādiusu. Glabājiet un novietojiet kabeli, lai izvairītos no pārmērīgas nospriegošanas, sagriešanās vai mitruma un mehāniskās slodzes iedarbības. Izmantojiet putekļu vāciņus, kad porti netiek izmantoti, un periodiski pārbaudiet savienotāju gala virsmas, lai saglabātu optimālu signāla kvalitāti.
