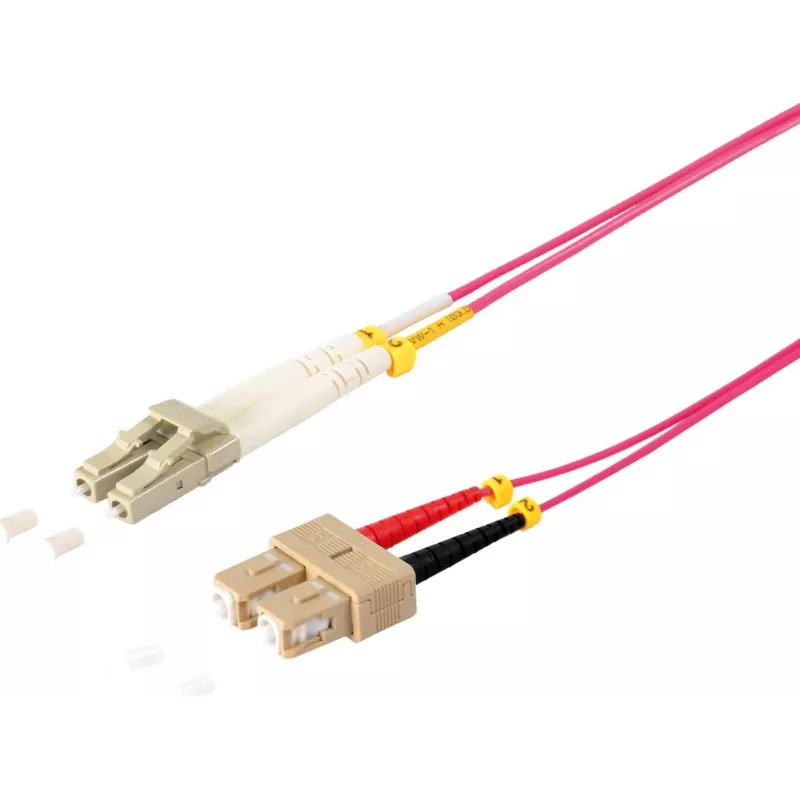

Optiskās šķiedras kabelis InfiniBand ShiverPeaks 77937/4 2 m

ShiverPeaks InfiniBand optiskās šķiedras kabelis 77937/4 ir 2 m garš OM4 daudzmodu savienojums, kas paredzēts augstas caurlaidspējas, zema latentuma savienojumiem. Ar 50 µm serdes diametru un pilnduplekso LC–SC savienotāju konfigurāciju šis kabelis nodrošina ātrdarbīgu datu pārraidi starp tīkla iekārtām datu centros, datu glabāšanas masīvos un augstas veiktspējas skaitļošanas (HPC) klasteros. Konstrukcija līdzsvaro signāla integritāti un elastību īsiem līdz vidējiem optiskajiem starpsavienojumiem.

Priekšrocības

OM4 daudzmodu stikls un 50 µm serdes diametrs nodrošina uzlabotu joslas platumu un samazinātu modālo dispersiju salīdzinājumā ar zemākas klases daudzmodu šķiedrām. LC un SC savienotāju tipi nodrošina savietojamību ar plašu raiduztvērēju un komutācijas paneļu klāstu, savukārt pilndupleksā konfigurācija ļauj vienlaicīgi veikt divvirzienu saziņu. 2 m garums ir piemērots plauktu līmeņa vai skapja–skapja savienojumiem, kur nepieciešama paredzama optiskā veiktspēja.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Datu centru augšupsaites un komutācija starp slēdžiem un direktoriem
• Starpsavienojumi glabāšanas tīkliem (SAN) un NAS sistēmām
• Augstas veiktspējas skaitļošanas klasteru mezglu savienojumi
• Komutācijas paneļa–raiduztvērēja saites plauktu vidēs

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Garums: 2 m
• Savienotāji: LC vienā galā, SC otrā (pilnduplekss)
• Pārraide: daudzmodu optiskais savienojums īsiem līdz vidējiem ātrdarbīgiem datu attālumiem

Kā lietot

Uzstādiet kabeli, ievietojot LC un SC savienotājus atbilstošajos raiduztvērējos, komutācijas paneļos vai portos. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri un nebojāti, lai izvairītos no ievades zudumiem. Izvietojiet kabeli, izvairoties no asiem līkumiem, saspiešanas vai ciešām kabeļu saitēm; ievērojiet ražotāja ieteikto liekuma rādiusu daudzmodu šķiedrai. Pārbaudiet saites statusu un optisko jaudu, ja tīkla iekārta to atbalsta, lai apstiprinātu pareizu uzstādīšanu.

Ieteikumi

Izmantojiet šķiedras gala putekļu vāciņus, kad kabelis nav pievienots, pirms uzstādīšanas veiciet savienotāju tīrīšanu ar atbilstošiem šķiedru tīrīšanas rīkiem un marķējiet abus galus, lai vienkāršotu apkopi un traucējummeklēšanu blīvās kabeļu instalācijās.
