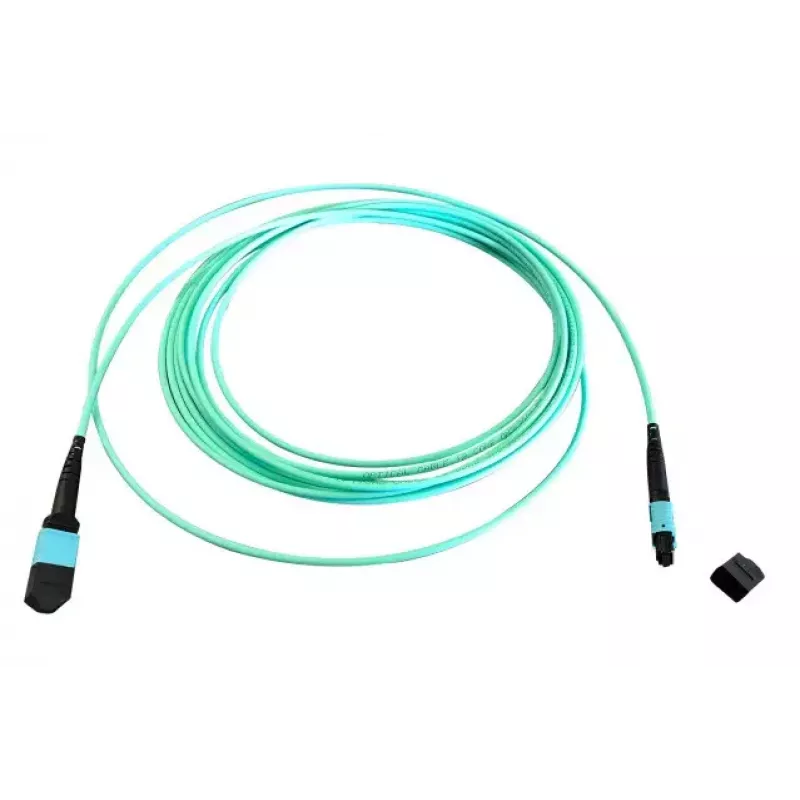

Optiskās šķiedras MTP kabelis EFB Elektronik MTPF12MTPFOM3-10-A — OM3, 10 m, 50 µm, Akvamarīna krāsa

EFB Elektronik MTPF12MTPFOM3-10-A ir 10 m optiskās šķiedras MTP–MTP kabelis akvamarīna krāsā, paredzēts ātrgaitas daudzmodu savienojumiem. Kabelis izmanto OM3 daudzmodu šķiedru ar 50 µm serdes diametru un MTP savienotājiem abos galos, nodrošinot kompaktu, augsta blīvuma savienojumu datu centriem, serveru statņiem un komutatoru savienojumiem. Tā konstrukcija ir vērsta uz zemiem ievades zudumiem un uzticamu signāla pārraidi īsa līdz vidēja attāluma optiskajos tīklos, vienlaikus saglabājot standartizētu savienotāju saderību.

Priekšrocības

Kabelis nodrošina stabilu daudzmodu veiktspēju ar OM3 sertificētu šķiedru, kas optimizēta 850 nm lietojumiem un īsviļņu multipleksēšanai. MTP gala savienotāji atbalsta augsta blīvuma paneļu izkārtojumus un vieglu savienošanu ar MTP saderīgiem moduļiem, samazinot komutācijas sarežģītību strukturētajā kabeļu sistēmā. 10 m garums līdzsvaro sasniedzamību un pārvaldāmību tipiskiem statņu vai iekārtu savienojumiem, un akvamarīna apvalka krāsa nodrošina skaidru vizuālu identifikāciju OM3 savienojumiem jauktu šķiedru vidēs.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Īsa līdz vidēja attāluma ātrgaitas savienojumi starp komutatoriem, komutācijas paneļiem un serveriem
• Augsta blīvuma datu centru maģistrāles un paralēlās optikas sistēmas (InfiniBand, 40/100 Gigabitu konfigurācijas)
• Strukturētā kabeļu sistēma serveru statņos un iekārtu telpās, kur nepieciešama daudzmodu OM3 veiktspēja
• Savienojumi, kur tiek izmantoti MTP/MPO augsta šķiedru skaita interfeisi apvienotajiem savienojumiem

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāja tips: MTP uz MTP (daudzšķiedru savienotājs)
• Garums: 10 m
• Apvalka krāsa: Akvamarīna (OM3 identifikācija)
• Lietošanas viļņa garums: optimizēts 850 nm
• Dizains: augsts blīvums, zemi ievades zudumi paralēlajai optikai

Kā lietot

Pirms uzstādīšanas pārbaudiet abus MTP savienotājus un brīvos galus, lai nodrošinātu tīrību un gružu neesamību. Izvadiet 10 m kabeli, ievērojot statņu kabeļu pārvaldības praksi, lai izvairītos no stingriem līkumiem; ievērojiet ražotāja norādīto minimālo liekuma rādiusu daudzmodu šķiedrai. Stingri ievietojiet MTP savienotājus saderīgos MTP adapteros vai pieslēgvietās, līdz savienotāja fiksatori nofiksējas. Pievienojot raiduztvērējiem vai pārejas moduļiem, pārbaudiet pareizu polaritāti un šķiedru kartējumu atbilstoši sistēmas projektam. Pēc uzstādīšanas veiciet optisko zudumu un nepārtrauktības testus, lai apstiprinātu savienojuma veiktspēju.

Ieteikumi

Izmantojiet šķiedrai specifisku tīrītāju savienotāju gala virsmām un aizsargājiet neizmantotos savienotāju galus ar putekļu vāciņiem. Izvairieties no pārmērīga vilkšanas spēka un saglabājiet piemērotu liekuma rādiusu, lai novērstu pastiprinātu vājinājumu. Paralēlās optikas vai pārejas mezgliem nodrošiniet pareizu kontaktu izvietojumu un polaritātes saskaņošanu, lai atbilstu mērķa raiduztvērējiem vai moduļiem.
