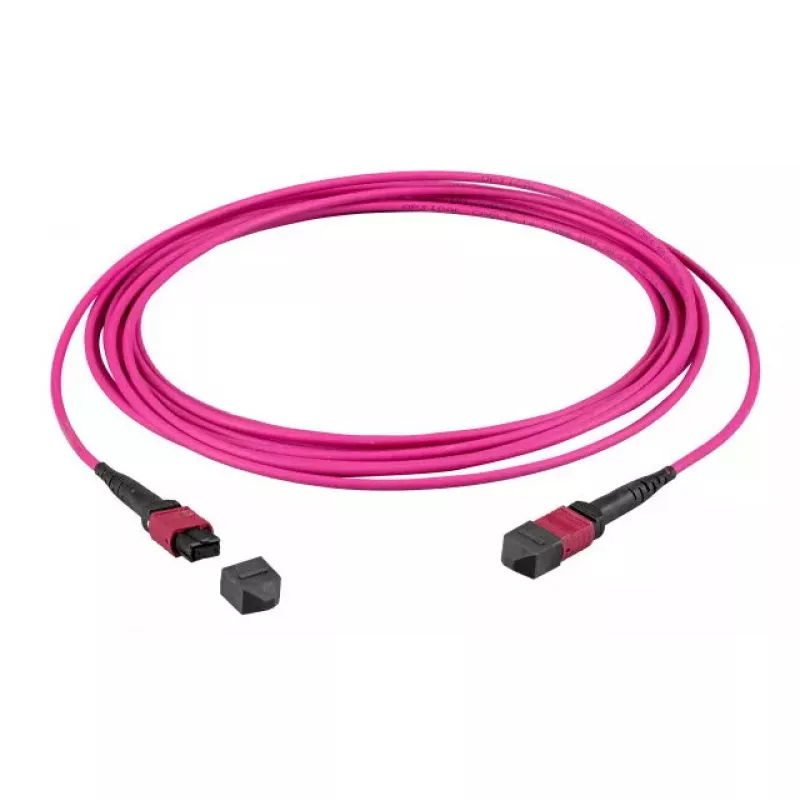

Optiskās šķiedras MTP kabelis EFB Elektronik MTPF24MTPFOM4-5-A — OM4, 5 m, MTP–MTP, 50 µm

EFB Elektronik MTPF24MTPFOM4-5-A ir 5 m garš optiskās šķiedras MTP–MTP kabelis ar OM4 daudzmodu šķiedru un 50 µm serdes diametru. Kabelis nodrošina daudzšķiedru paralēlo pārraidi, izmantojot MTP savienotājus abos galos, un ir paredzēts augsta blīvuma datu centru vidēm, īsa attāluma liela joslas platuma savienojumiem un InfiniBand starpsavienojumiem. Tā konstrukcija ir vērsta uz uzticamu savienošanu un šķērssavienojumiem starp iekārtu statīviem un moduļiem, kur nepieciešami zemi zudumi un nemainīga daudzmodu veiktspēja.

Priekšrocības

OM4 daudzmodu šķiedra atbalsta lielāku modālo joslas platumu īsa attāluma, liela datu pārraides ātruma lietojumiem, savukārt 50 µm serde nodrošina savietojamību ar izplatītiem daudzmodu raiduztvērējiem. MTP savienotāji ļauj veidot paralēlus daudzšķiedru savienojumus, kas samazina uzstādīšanas laiku salīdzinājumā ar vienšķiedras gala apstrādi un vienkāršo augsta blīvuma kabeļu izvietojumu. 5 m garums ir piemērots savienošanai statīva iekšpusē un starp tuvu esošiem statīviem, nodrošinot līdzsvaru starp sasniedzamību un signāla stabilitāti.

Piemērots

• Augsta blīvuma datu centru savienojumu paneļiem un maģistrālajiem kabeļiem
• InfiniBand un ātrdarbīgiem starpsavienojumiem starp slēdžiem un serveriem
• Paralēlās optiskās pārraides lietojumiem, izmantojot MTP/MPO saskarnes
• Īsa attāluma savienojumiem starp iekārtu statīviem un asmeņu korpusiem

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāja tips: MTP–MTP (daudzšķiedru paralēlie savienotāji)
• Garums: 5 m
• Lietošanas diapazons: īsa attāluma, liela joslas platuma savienojumi, datu centru savienošana

Kā lietot

Uzstādiet MTP kabeli, savietojot katru MTP savienotāju ar atbilstošo MTP adapteri vai raiduztvērēja saskarni, pārliecinoties, ka atslēgas rieva un polaritāte ir pareizi jūsu paralēlajai konfigurācijai. Ievietojiet savienotājus līdz galam, līdz tie nofiksējas vai iegulstas adapterī; izvairieties no pārmērīgas vilkšanas vai šķiedras locīšanas gala punktu tuvumā. Izvietojiet 5 m kabeli caur kabeļu pārvaldības teknēm vai vadotnēm, lai novērstu ciešas lieces, un nostipriniet to, lai mazinātu mehānisko spriegumu. Pārbaudiet savienojuma integritāti, izmantojot piemērotu daudzmodu optisko testēšanas aprīkojumu, un ievērojiet jebkādu polaritātes kartējumu, ko pieprasa jūsu paralēlie raiduztvērēji.

Ieteikumi

Ievērojiet lieces rādiusus, kas ir lielāki par ražotāja noteikto minimālo, uzturiet savienotāju gala virsmas tīras, izmantojot apstiprinātus tīrīšanas rīkus, un pirms aktīvā aprīkojuma ieslēgšanas pārliecinieties par pareizu polaritāti un MTP kontaktdakšu izlīdzinājumu. Lai sasniegtu vislabāko veiktspēju augsta blīvuma vidēs, kombinējiet šo OM4 MTP–MTP kabeli ar savietojamiem daudzmodu raiduztvērējiem un strukturētās kabeļu sistēmas komponentiem, kas paredzēti paralēlajai optikai.
