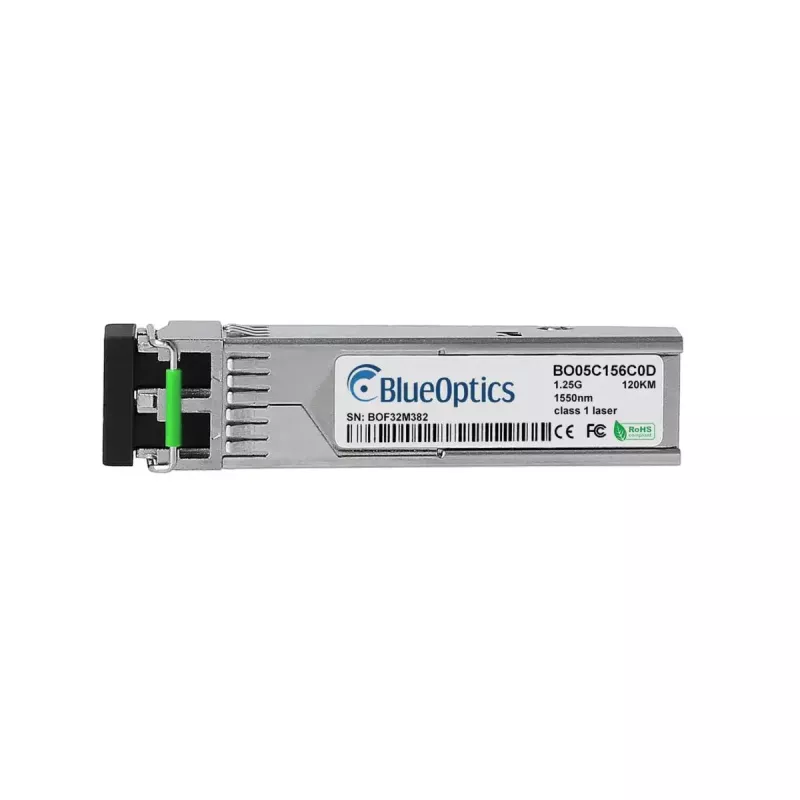

Optiskās šķiedras raiduztvērēja modulis BlueOptics 3HE01389CA-BO SFP 120000 m

BlueOptics 3HE01389CA-BO SFP 120000 m ir vienmoda optiskās šķiedras raiduztvērēja modulis, kas atbilst MSA SFP formas faktora standartiem. Paredzēts liela attāluma optiskajiem savienojumiem, tas atbalsta 1000BASE‑ZX darbību ar LC duplekso savienotāju un 1550 nm raidītāja un uztvērēja viļņu garumiem, nodrošinot datu pārraidi līdz 120 kilometriem. Modulim ir alumīnija korpuss, tas sver aptuveni 20 g un ir paredzēts lietošanai tīkla iekārtās, kas pieņem SFP 1000BASE‑ZX raiduztvērējus.

Priekšrocības

Modulis nodrošina liela attāluma savienojamību, vienlaikus saglabājot vieglumu un mehānisku izturību, pateicoties tā alumīnija korpusam. Tas ievēro nozares MSA specifikācijas SFP savietojamībai un ir testēts sadarbspējai ar lielākajām aparatūras platformām. Raiduztvērējs ir būvēts ar kvalitatīvām optiskajām sastāvdaļām un integrālajām shēmām, piedāvājot stabilu signāla pārraidi Ethernet, Fibre Channel over Ethernet un SDH/SONET lietojumiem līdz 1,25 Gbit/s pa vienmoda optisko šķiedru.

Piemērots

• Liela attāluma tiešajiem optiskās šķiedras savienojumiem (līdz 120 km)
• Slēdžiem un maršrutētājiem, kas pieņem SFP 1000BASE‑ZX moduļus
• Glabāšanas sistēmām un SAN savienojumiem, kam nepieciešamas optiskās saskarnes
• Telekomunikāciju un operatoru tīkliem, kas izmanto SDH/SONET vai Fibre Channel over Ethernet

Galvenās specifikācijas

• Formas faktors: SFP (atbilst MSA)
• Datu pārraides ātrums: līdz 1,25 Gbit/s (1000BASE‑ZX)
• Viļņa garums: 1550 nm raidītājs un 1550 nm uztvērējs
• Maksimālais sasniedzamības attālums: līdz 120 000 m (120 km) pa vienmoda optisko šķiedru

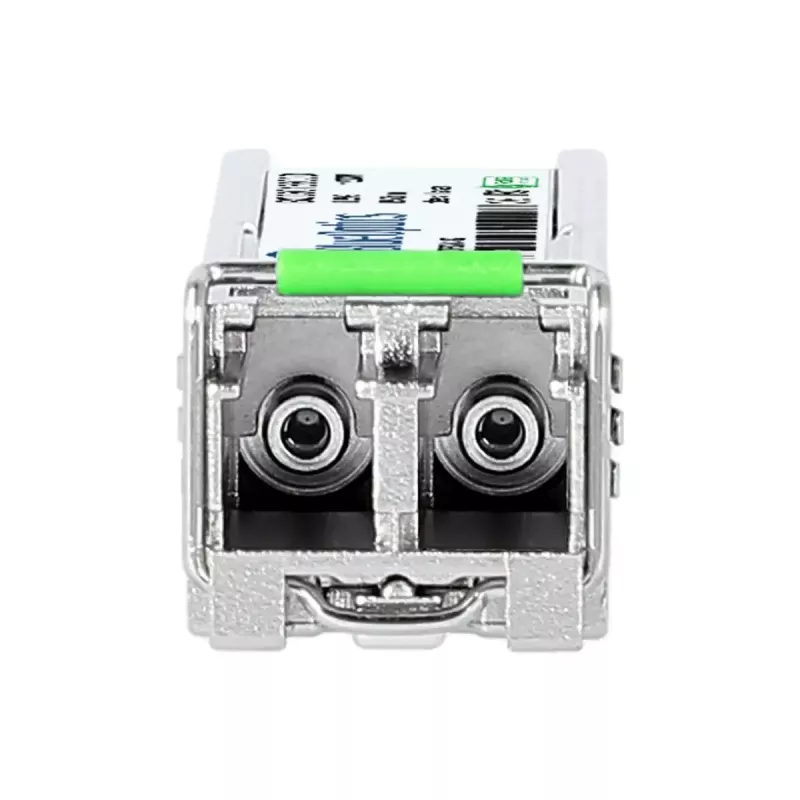

• Savienotājs: LC dupleksais
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0,02 kg

Lietošana

Uzstādiet BlueOptics SFP moduli saderīgā SFP ligzdā mērķa slēdzī, maršrutētājā vai glabāšanas ierīcē, ievērojot ierīces ražotāja norādījumus. Pārliecinieties, ka resursdatora ierīce atbalsta 1000BASE‑ZX SFP raiduztvērējus, un, ja nepieciešams, iespējojiet vai pārbaudiet digitālās diagnostikas uzraudzības (DDM/DOM) atbalstu resursdatorā, lai piekļūtu reālā laika statusa parametriem. Pievienojiet LC duplekso vienmoda optiskās šķiedras ielāpu vadu modulim, ievērojot raidīšanas/uztveršanas orientāciju. Pēc ievietošanas un optiskās sasaistes pārbaudiet savienojuma statusu un tīkla konfigurāciju.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru un LC dupleksos ielāpu vadus, kas paredzēti liela attāluma savienojumiem, uzturiet tīrus savienotāju gala virsmu, lai novērstu signāla zudumus, un pārliecinieties, ka resursdatora aprīkojums atbalsta DDM/DOM, ja nepieciešama diagnostikas uzraudzība. Sadarbspējai pārbaudiet moduli paredzētajā aparatūras un programmatūras vidē pirms izvietošanas kritiskos savienojumos.
