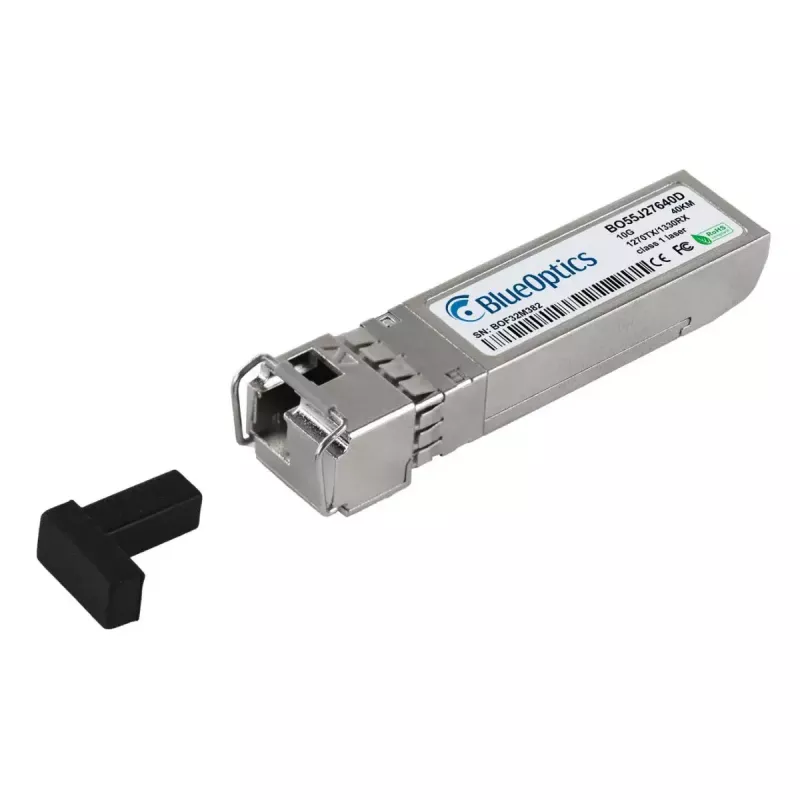

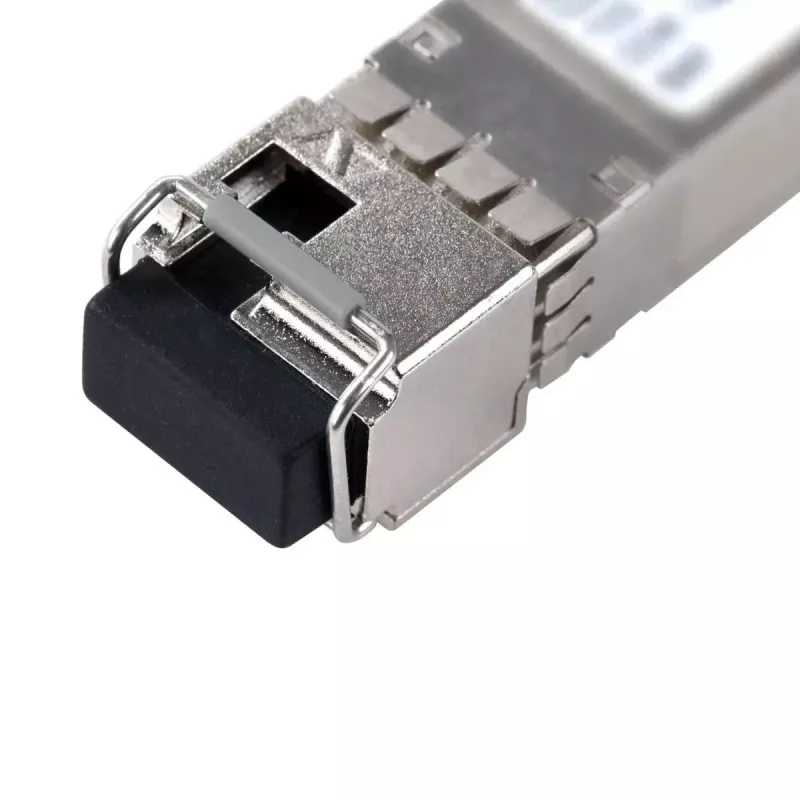

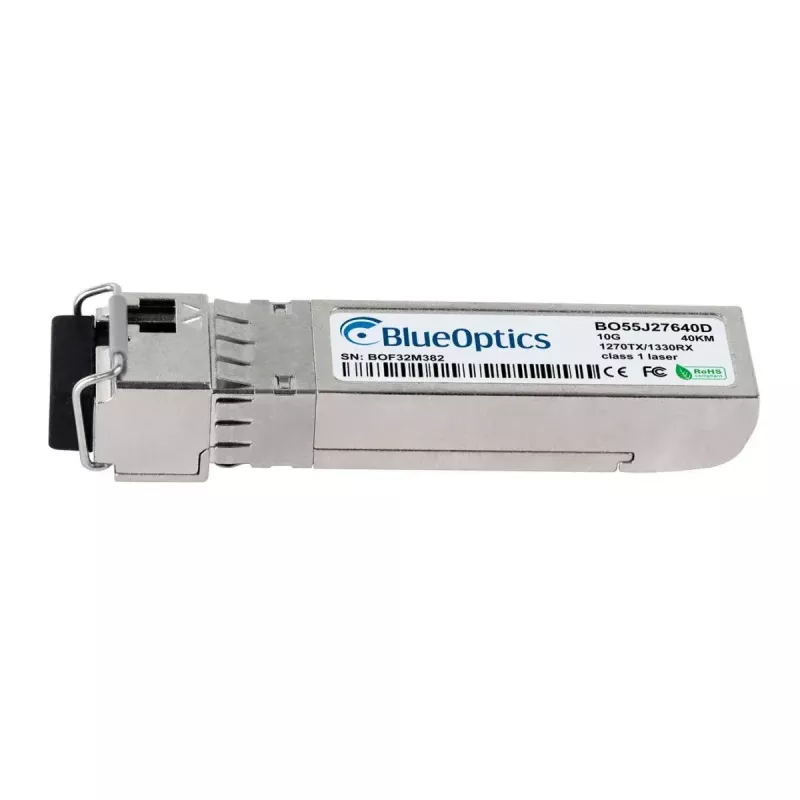

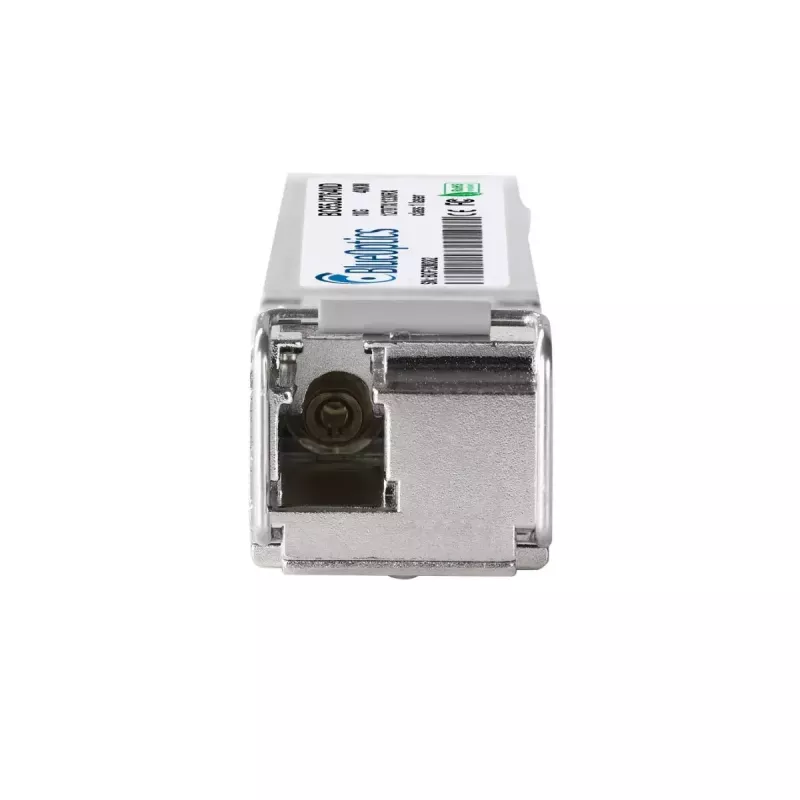

SFP+ raiduztvērēja modulis BlueOptics 10G-SFPP-BXU-S-40-BO 10000 Mbit/s

BlueOptics 10G-SFPP-BXU-S-40-BO ir SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s optiskai datu pārraidei pa vienmoda šķiedru. Ievietots metāla korpusā un sver aptuveni 20 g, šis modulis atbalsta 10GBASE-BX-U darbību ar LC simpleksa savienojamību, atsevišķu raidītāja un uztvērēja viļņu garuma pāri (tipiski 1330 nm TX / 1270 nm RX) un darbības attālumu līdz 40 km atbilstošos šķiedras un savienojuma apstākļos. Modulis realizē digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika barošanas sprieguma, lāzera nobīdes strāvas, raidītāja izejas jaudas, uztvērēja ieejas jaudas un temperatūras pārraudzībai, kā arī atbilst MSA SFP+ mehāniskajām un elektriskajām specifikācijām.

Priekšrocības

BlueOptics 10G-SFPP-BXU-S-40-BO nodrošina ātru 10 Gbit/s datu caurlaidspēju apvienojumā ar kompaktu, metālisku korpusu mehāniskai izturībai un elektromagnētisko traucējumu noturībai. Atbilstība vairāku ražotāju vienošanās (MSA) standartiem garantē sadarbspēju ar plašu SFP+ saderīgu komutatoru, maršrutētāju un datu glabāšanas iekārtu klāstu. Iebūvētā DDM ļauj veikt attālinātu diagnostiku un vienkāršotu apkopi. Ar norādīto vidējo laiku starp atteicēm (MTBF) 1 000 000 stundas modulis ir paredzēts ilgam darbības mūžam un samazinātiem apkopes cikliem.

Piemērots

• 10 Gbit/s Ethernet savienojumiem pa vienmoda šķiedru
• Liela attāluma punkts-punkts savienojumiem līdz 40 km
• Komutatoru, maršrutētāju un datu glabāšanas sistēmu, kas atbalsta SFP+, savstarpējai savienošanai
• Vidēm, kur nepieciešama attālināta optiskā savienojuma pārraudzība (DDM/DOM)

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)
• Optiskais režīms: Vienmoda šķiedra
• Konektors: LC simplekss
• Viļņu garumi: raidītājs ~1330 nm / uztvērējs ~1270 nm (BX-U divvirzienu darbība)
• Maksimālais savienojuma attālums: līdz 40 km (atkarībā no šķiedras un savienojuma budžeta)
• Korpuss: metāla korpuss, sudraba krāsa
• Digitālā diagnostikas uzraudzība (DDM/DOM): atbalstīta
• Svars: aptuveni 0,02 kg
• Standarti: atbilst SFP+ MSA

Lietošana

Uzstādiet raiduztvērēju saderīgā SFP+ slotā, līdz tas nofiksējas; pārliecinieties, ka resursdatora ierīce atbalsta 10GBASE-BX-U vai vispārīgus SFP+ moduļus un ka ir novērsti jebkādi ražotāja bloķēšanas vai programmaparatūras ierobežojumi. Pievienojiet LC simpleksa vienmoda komutācijas kabeli modulim un attālinātajam raiduztvērējam, ievērojot pareizo TX/RX orientāciju divvirzienu BX darbībai. Pēc ievietošanas un savienojuma izveidošanas pārraugiet interfeisa statusu, izmantojot resursdatora ierīci, un izmantojiet DDM funkcionalitāti, lai nolasītu diagnostikas parametrus, ja sistēma to atbalsta. Rīkojoties ar moduli, ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus un, kad neizmanto, turiet optiskās pieslēgvietas aizvērtas ar vāciņiem.

Ieteikumi

Lai nodrošinātu uzticamu darbību lielā attālumā, izmantojiet vienmoda šķiedru ar atbilstošām vājinājuma specifikācijām un kvalitatīviem LC konektoriem. Pārbaudiet savienojuma budžeta aprēķinus (ieskaitot šķiedras vājinājumu un konektoru/saplūdumu zudumus), lai apstiprinātu 40 km darbības rādiusu. Pārliecinieties, ka resursdatora aparatūras programmaparatūra atļauj trešo pušu SFP+ moduļus, un, ja pieejams, iespējojiet DDM uzraudzību, lai palīdzētu attālinātā problēmu novēršanā un profilaktiskajā apkopē.
