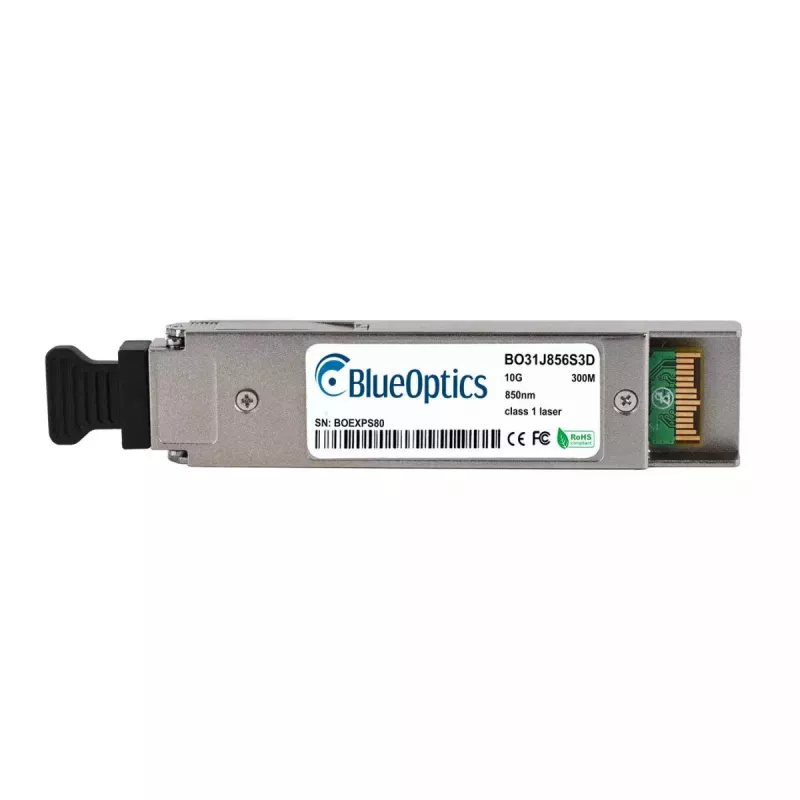

Optiskās šķiedras raiduztvērēja modulis BlueOptics 3HE05830CA-BO XFP LC Alumīnijs

BlueOptics 3HE05830CA-BO XFP LC Alumīnijs ir optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10G ātrgaitas datu pārraidei pa daudzmodu šķiedru. Modulis izmanto XFP saskarni ar LC duplekso savienotāju, un tā korpuss ir izgatavots no alumīnija. Tā svars ir aptuveni 20 g, un tas atbilst MSA formas faktora specifikācijām un ir paredzēts lietošanai tīkla iekārtās, kas atbalsta saderīgus 10GBASE-SR XFP raiduztvērējus.

Priekšrocības

Modulis atbalsta 10G optisko pārraidi pa daudzmodu šķiedru ar atsevišķiem raidītāja un uztvērēja viļņu garumiem 850 nm, piedāvājot kompaktu XFP formas faktoru un LC savienojamību dupleksajām līnijām. Izgatavots no alumīnija un ražots atbilstoši MSA saderīgām specifikācijām, tas nodrošina vieglu, nozarē standartizētu risinājumu 10G līniju integrēšanai slēdžos, maršrutētājos un glabāšanas platformās. Raiduztvērējs ir saderīgs ar platformām, kas pieņem Alcatel/Nokia 3HE05830CA ekvivalentus 10GBASE-SR XFP moduļus.

Piemērots

• Īsa attāluma 10G Ethernet līnijām pa daudzmodu šķiedru datu centros un telekomunikāciju telpās
• Starpsavienojumiem starp slēdžiem, maršrutētājiem un glabāšanas masīviem, kas pieņem XFP LC moduļus
• Esošo tīkla portu uzlabošanai līdz 10GBASE-SR, kur tiek izmantoti LC dupleksie savienojumi

Galvenās specifikācijas

• Saskarnes tips: XFP
• Savienotāja tips: LC dupleksais
• Tipiskais viļņu garums: 850 nm (TX/RX daudzmodu šķiedrai)
• Maks. nominālais datu pārraides ātrums: 10 Gbps
• Tipiskais sasniedzamība pa daudzmodu šķiedru: līdz ~300 m (atkarībā no šķiedras tipa un līnijas apstākļiem)
• Korpusa materiāls: alumīnijs
• Svars: ~0,02 kg

Kā lietot

Instalējiet XFP raiduztvērēju saderīgā XFP portā slēdžā, maršrutētājā vai citā tīkla iekārtā, kamēr ierīce ir ieslēgta, saskaņā ar saimniekierīces ražotāja norādījumiem. Izmantojiet LC dupleksos daudzmodu šķiedras ielāpu vadus, lai savienotu raidošo un uztverošo šķiedru; ievērojiet pareizu TX/RX izvietojumu. Pēc fiziskās instalēšanas pārbaudiet, vai saimniekierīce atpazīst moduli un vai līnijas sarunās tiek sasniegts 10 Gbps. Ja saimniekierīce atbalsta digitālo diagnostisko uzraudzību (DDM/DOM), iespējojiet vai vaicājiet diagnostiku, lai uzraudzītu barošanas spriegumu, lāzera nobīdes strāvu, izejas jaudu, saņemto jaudu un temperatūru, ja pieejams.

Ieteikumi

Nodrošiniet saderību ar mērķa aparatūru: pārliecinieties, ka tīkla ierīce atbalsta MSA saderīgus XFP raiduztvērējus un, ja nepieciešams, Alcatel/Nokia 3HE05830CA ekvivalentus moduļus. Izmantojiet piemērotu daudzmodu šķiedru (OM3/OM4, kur nepieciešams) un kvalitatīvus LC ielāpu vadus, lai sasniegtu paredzēto sasniedzamību un signāla veiktspēju. Ievērojiet ESD piesardzības pasākumus apstrādes laikā un sekojiet saimniekierīces ražotāja instalēšanas un programmatūras ieteikumiem optimālai darbībai.
