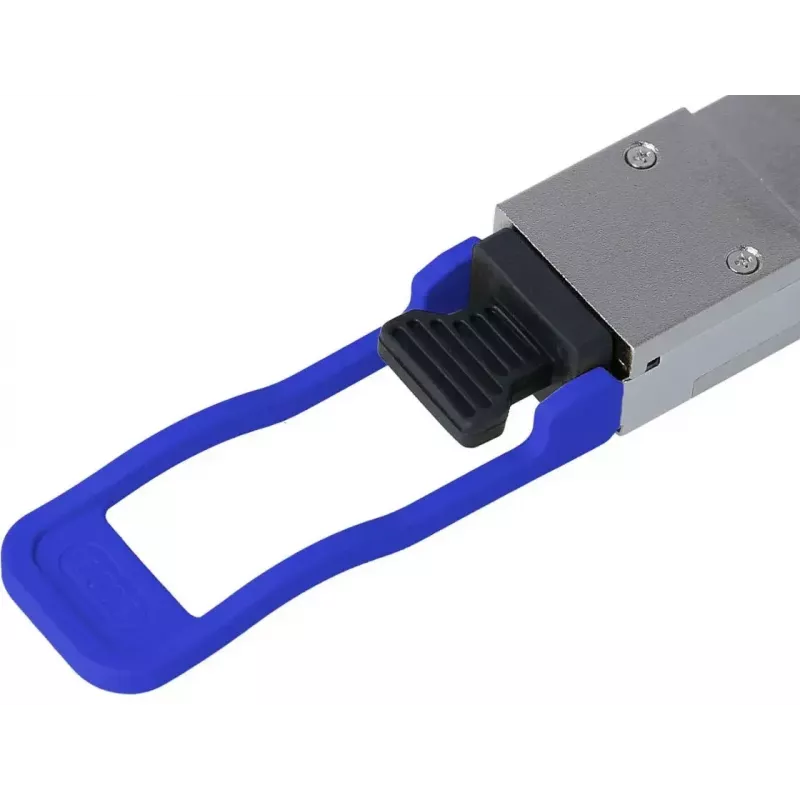

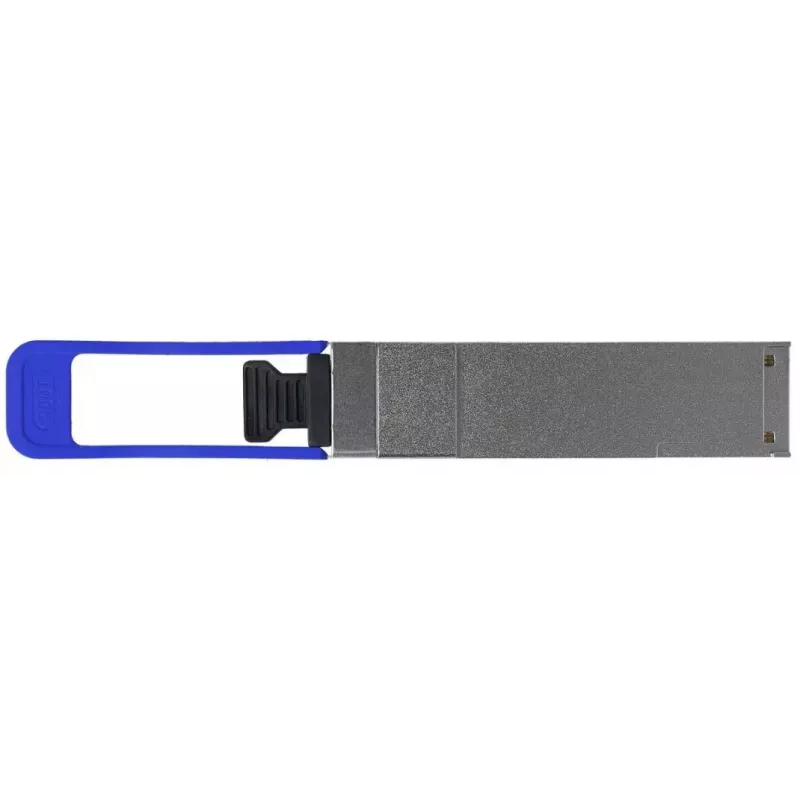

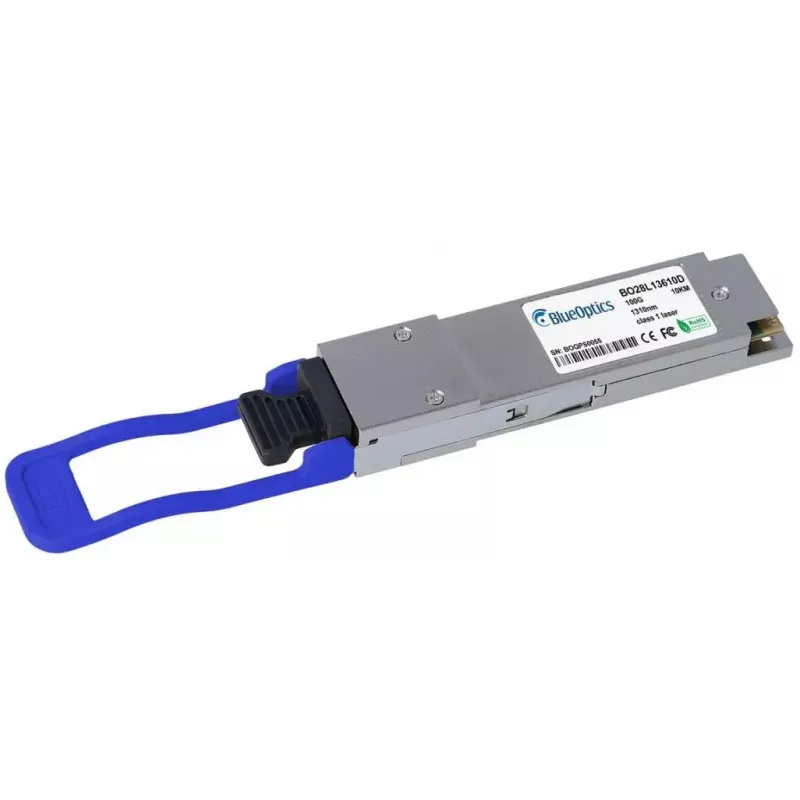

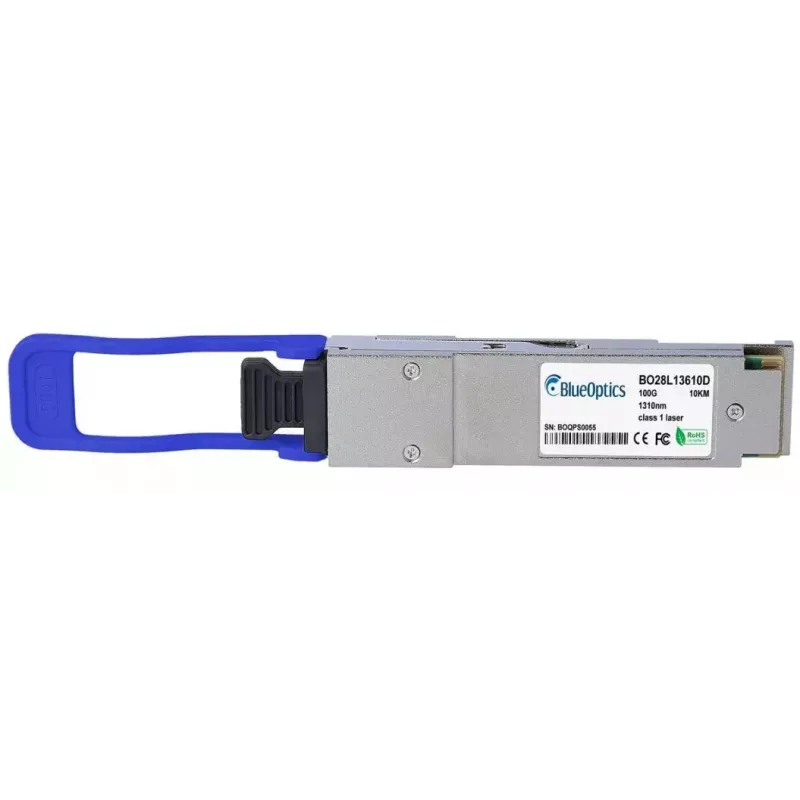

Optiskās šķiedras raiduztvērēja modulis BlueOptics 3HE12229AA-BO QSFP28 10000 m

BlueOptics 3HE12229AA-BO QSFP28 10000 m ir optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100G ātrgaitas optiskajiem savienojumiem pa vienmoda šķiedru. Modulis atbalsta 100GBASE-LR4 klases pārraidi līdz pat 10 kilometriem, izmantojot LC dupleksos savienojumus, un tas ir būvēts ar alumīnija korpusu, kas apvieno vieglu konstrukciju (aptuveni 40 g) ar mehānisku izturību, kas piemērota datu centru un operatoru vidēm. Modulis realizē QSFP28 interfeisa signalizāciju un atbilst MSA formas faktora prasībām plašai aparatūras saderībai.

Priekšrocības

Šis raiduztvērējs nodrošina tālsasniedzamu 100 Gbit/s optisko savienojamību ar zemu elektromagnētisko jutību, izmantojot vienmoda optisko pārraidi. QSFP28 interfeiss un LC dupleksais savienotājs ļauj integrēties sistēmās, kas pieņem LR4 klases moduļus. Alumīnija korpuss un kompaktais 40 g formas faktors padara moduli viegli apstrādājamu un uzstādāmu, vienlaikus nodrošinot fizisku izturību. Dizains ietver digitālās diagnostikas uzraudzības (DDM/DOM) atbalstu, lai ziņotu par optiskajiem un elektriskajiem parametriem attālinātām statusa pārbaudēm un kļūdu izolācijai, ja to atbalsta resursdatora aparatūra.

Piemērots

• Tālsasniedzamiem 100G savienojumiem datu centros un universitātes pilsētiņu mugurkaula tīklos
• Augstas veiktspējas datošanas starpsavienojumiem un serveru fermām
• Operatoru un pakalpojumu sniedzēju metro/apkopošanas savienojumiem līdz 10 km
• Jauninājumiem vai nomaiņām slēdžos, maršrutētājos un glabāšanas sistēmās, kas pieņem 100GBASE-LR4 QSFP28 moduļus

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Pārraides standarts: 100GBASE-LR4 ekvivalents
• Maksimālais savienojuma attālums: līdz 10 000 m (vienmoda šķiedra, atkarībā no šķiedras un savienotāju kvalitātes)
• Savienotāja veids: LC duplekss
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0,04 kg
• Optiskā topoloģija: Tx un Rx ar CWDM joslām LR4 darbībai
• Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts, ja to iespējo resursdatora sistēma

Kā lietot

Uzstādiet QSFP28 moduli saderīgā QSFP28 slotā, ievērojot resursdatora sistēmas ražotāja karstās pievienošanas un elektrostatiskās izlādes (ESD) vadlīnijas. Pievienojiet LC dupleksos vienmoda šķiedras ielāpu vadus starp moduli un attālo raiduztvērēju vai ielāpu paneli, nodrošinot pareizu orientāciju un tīrus savienotāju galu virsmas. Konfigurējiet resursdatora sistēmas interfeisu 100G darbībai pēc nepieciešamības un pārbaudiet savienojuma statusu, izmantojot resursdatora pārvaldības interfeisu. Ja resursdators atbalsta DDM/DOM, uzraugiet ziņotos parametrus, piemēram, barošanas spriegumu, lāzera novirzes strāvu, optisko raidīšanas un saņemšanas jaudu un moduļa temperatūru pastāvīgai diagnostikai.

Ieteikumi

Izmantojiet vienmoda šķiedru un augstas kvalitātes LC savienotājus vai ielāpu paneļus, lai sasniegtu norādīto 10 km sasniedzamību. Pirms savienošanas notīriet ferulas un izmantojiet putekļu vāciņus, kad modulis nav pievienots. Apstipriniet resursdatora platformas saderību ar LR4 QSFP28 moduļiem un iespējojiet DDM/DOM resursdatora programmatūrā, ja nepieciešama attālināta diagnostika. Uzstādīšanas laikā ievērojiet ESD piesardzības pasākumus un rīkojieties ar moduli aiz tā korpusa, lai izvairītos no saskares ar optiskajiem interfeisiem.
