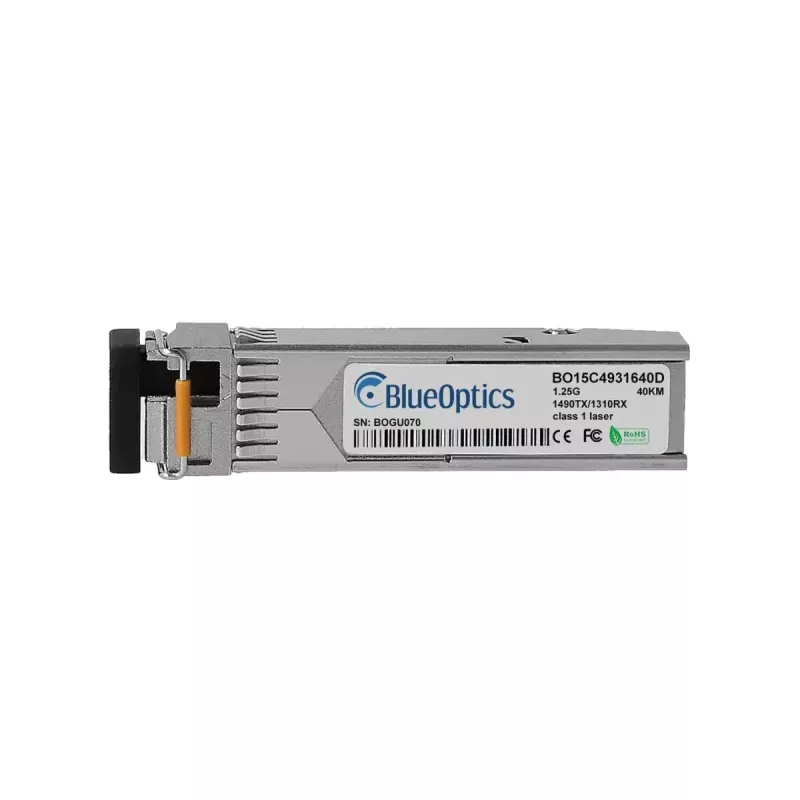

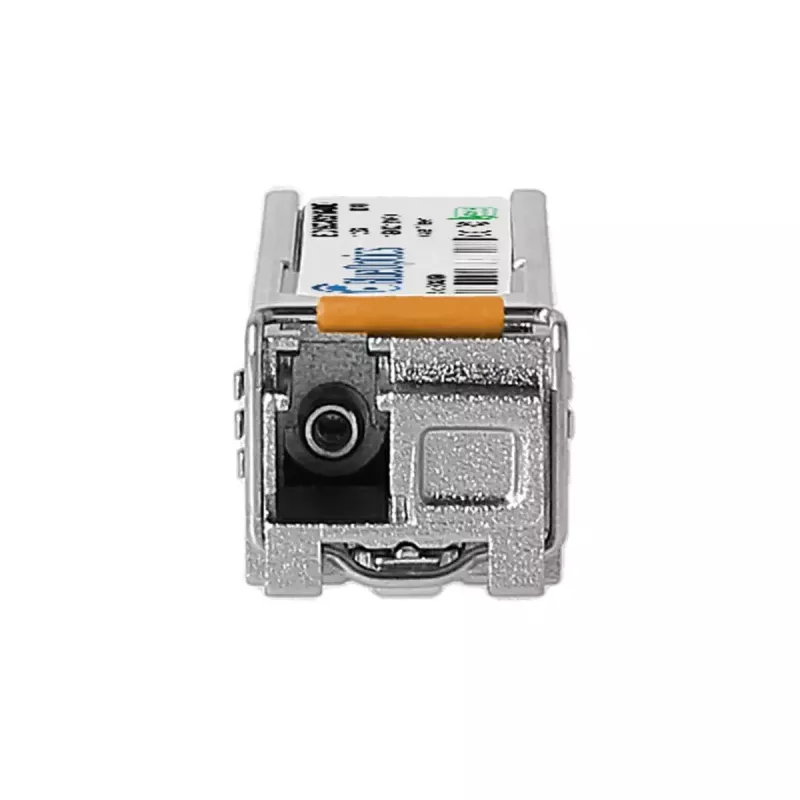

Optiskās šķiedras raiduztvērēja modulis BlueOptics SFP-21BED-BO 1250 Mbit/s

BlueOptics SFP-21BED-BO ir viena porta SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1250 Mbit/s datu pārraidei pa vienmoda šķiedru. Modulim ir kompakts metāla korpuss un 3,3 V barošanas prasība, tas atbilst MSA SFP formas faktora standartiem un nodrošina LC simplex saskarni optiskajam savienojumam. Modulis realizē divvirzienu 1000BASE-BX-D shēmu ar raidīšanas un uztveršanas viļņu garumiem, kas optimizēti liela attāluma savienojumiem, un atbalsta izplatītus ātrgaitas tīkla protokolus, ieskaitot Ethernet un Fibre Channel over Ethernet.

Priekšrocības

Modulis nodrošina stabilu optisko savienojamību ar metāla korpusu, kas uzlabo izturību un termisko veiktspēju. Atbilstība MSA SFF specifikācijām garantē plašu saderību ar aparatūras platformām, kas atbalsta ekvivalento RAD SFP-21BED raiduztvērēju. Iebūvētā digitālās diagnostikas uzraudzības (DDM/DOM) iespēja ļauj reāllaikā ziņot par barošanas spriegumu, lāzera nobīdes strāvu, raidītāja izejas jaudu, uztvertā signāla ieejas jaudu un temperatūru, vienkāršojot traucējummeklēšanu un apkopi. Raiduztvērējs ir paredzēts ilgam ekspluatācijas laikam, izmantojot rūpnieciskas klases komponentus, lai nodrošinātu nepārtrauktu darbību prasīgās tīkla vidēs.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet SFP-21BED-BO raiduztvērēju SFP slotā saderīgā slēdzī, maršrutētājā vai optiskajā ierīcē, kamēr iekārta ir ieslēgta saskaņā ar ražotāja norādījumiem. Pievienojiet LC simplex vienmoda ielāpu vadu moduļa LC savienotājam; pārliecinieties, ka viena gala TX ir savienots ar attālā gala RX un otrādi, lai nodrošinātu divvirzienu darbību. Pārbaudiet, vai resursdators atpazīst moduli un vai savienojuma statusa indikatori rāda aktīvu savienojumu. Ja resursdators atbalsta, iespējojiet vai nolasiet digitālās diagnostikas parametrus, lai attālināti uzraudzītu darbības apstākļus.

Ieteikumi

Izmantojiet rūpnīcas kvalitātes vienmoda optiskās šķiedras ielāpu vadus un, ja iespējams, saderīgu BlueOptics ielāpu paneli vai raiduztvērēju attālajā galā, lai nodrošinātu optimālu darbības rādiusu un signāla kvalitāti. Pirms paļaušanās uz diagnostikas nolasījumiem pārliecinieties par DDM/DOM atbalstu resursdatorā. Uzstādiet un izņemiet moduli, ievērojot ESD piesardzības pasākumus un resursdatora ražotāja norādījumus, lai saglabātu ilgtermiņa uzticamību.
