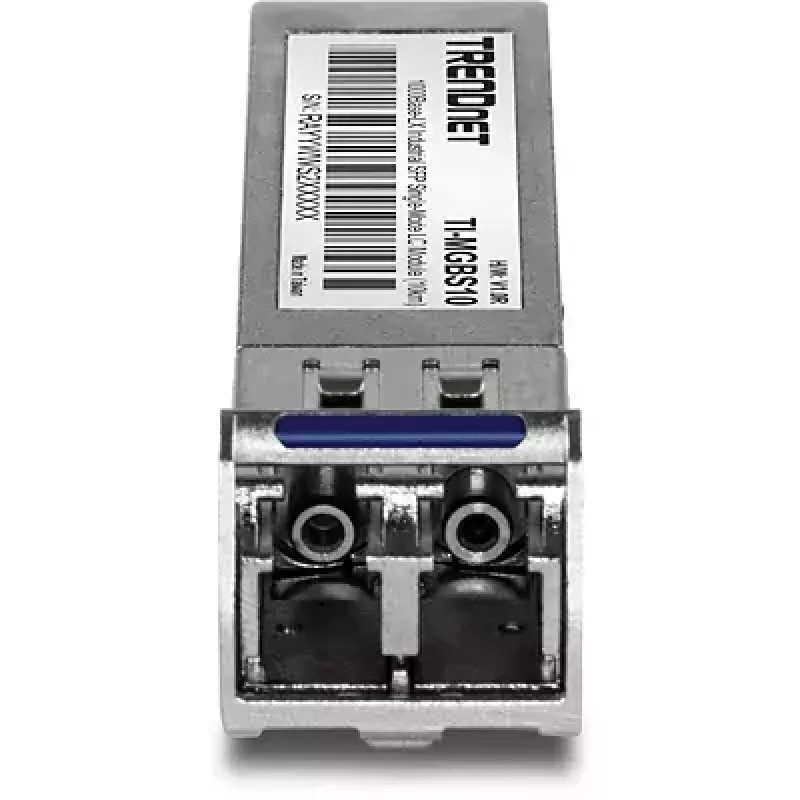

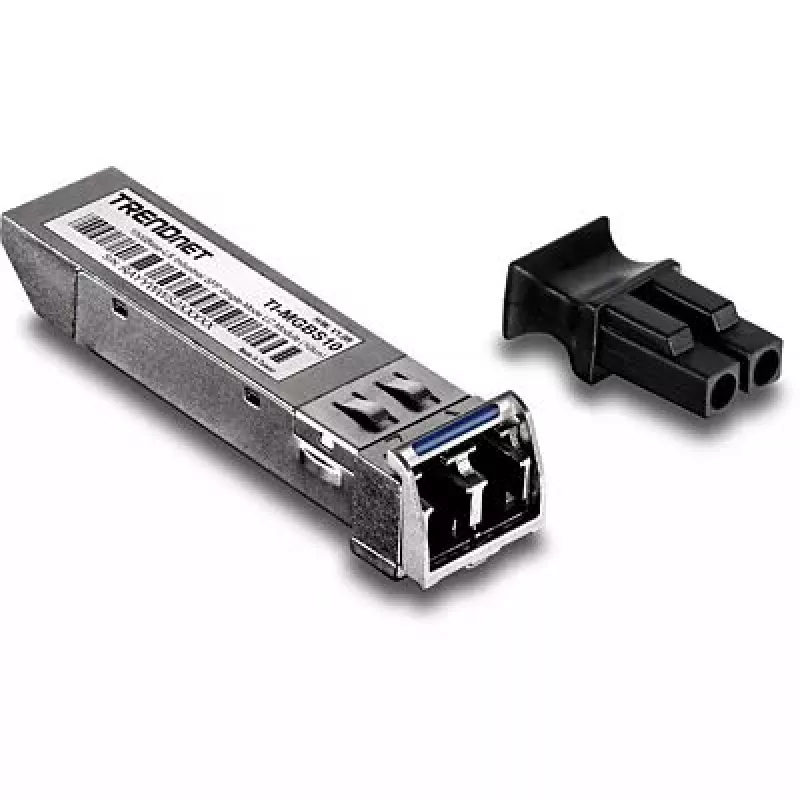

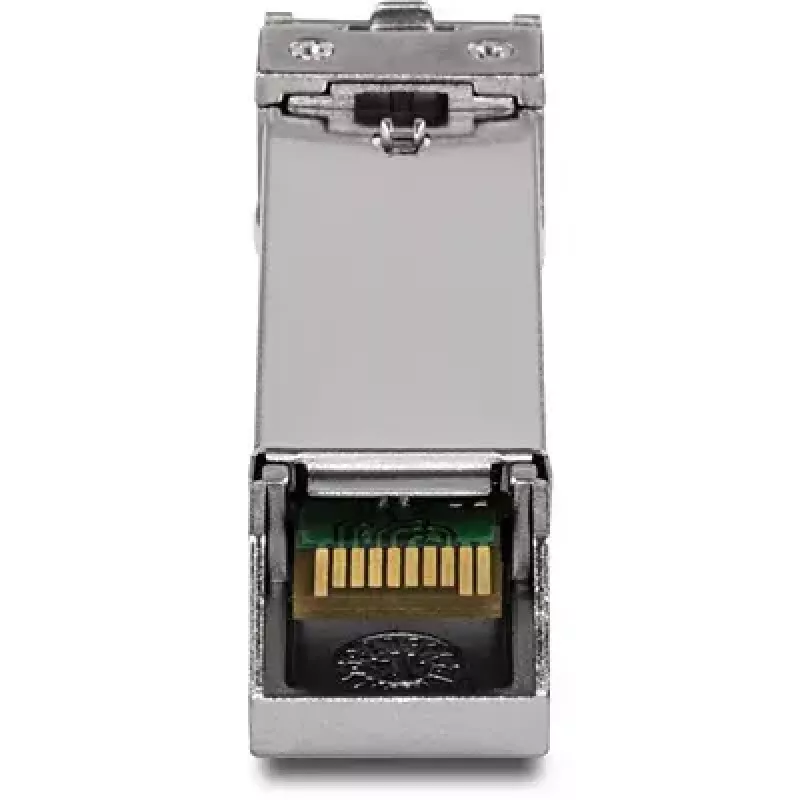

Optiskās šķiedras raiduztvērēja modulis Trendnet TI-MGBS10

Trendnet TI-MGBS10 ir 1000Base-LX industriālais SFP vienmoda raiduztvērēja modulis, kas paredzēts lietošanai industriālās tīkla iekārtās. Tas iederas standarta SFP slotos industriālajos komutatoros un optisko šķiedru pārveidotājos, izmanto Duplex LC savienotāju un atbalsta gigabitu vienmoda optisko šķiedru savienojumus līdz 10 kilometriem. Kompaktais metāla korpuss un atbilstība MSA, FCC un CE nodrošina uzticamu fizisko savietojamību un regulatoru atbilstību, bet tipiskais enerģijas patēriņš ir aptuveni 1 W.

Priekšrocības

TI-MGBS10 nodrošina stabilu gigabitu vienmoda savienojamību lielos attālumos ar zemu enerģijas patēriņu un mazu metāla formas faktoru, kas piemērots ierobežotām telpām. Savietojamība ar standarta SFP interfeisiem un Duplex LC savienotājiem vienkāršo uzstādīšanu plašā industriālo tīkla ierīču klāstā. Modulis ir būvēts darbībai industriālajā temperatūras diapazonā un atbilst kopējiem nozares standartiem savstarpējai izmantojamībai.

Piemērots

• Industriālajiem komutatoriem un pārvaldītām Ethernet iekārtām
• Optisko šķiedru vides pārveidotājiem un augšupsaites portiem
• Liela attāluma vienmoda optisko šķiedru savienojumiem līdz 10 km
• Vidēm, kur nepieciešami kompakti, mazjaudas SFP raiduztvērēji

Galvenās specifikācijas

• Modelis: TI-MGBS10
• Standarts: 1000Base-LX (Gigabit Ethernet)
• Saskarne: SFP, Duplex LC savienotājs
• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Viļņa garums: 1310 nm
• Maksimālais savienojuma attālums: līdz 10 km
• Tipiskais enerģijas patēriņš: ~1 W
• Korpuss: metāla; krāsa: pelēka
• Izmēri: 13 × 57 × 8,5 mm
• Svars: 0,019 kg
• Atbilstība: MSA, FCC, CE

Kā lietot

Ievietojiet TI-MGBS10 saderīgā SFP slotā industriālajā komutatorā, maršrutētājā vai vides pārveidotājā, līdz tas nofiksējas vietā, un nostipriniet jebkādu esošo fiksācijas mehānismu. Pievienojiet vienmoda Duplex LC optiskās šķiedras kabeli moduļa LC pieslēgvietām, ievērojot pareizu raidīšanas/saņemšanas orientāciju. Konfigurējiet resursdatora SFP portu atbilstoši gigabitu darbības prasībām. Ieslēdziet resursdatoru un pārbaudiet savienojuma statusu un tīkla parametrus, izmantojot komutatora vai pārveidotāja saskarni.

Ieteikumi

Izmantojiet vienmoda optiskās šķiedras kabeļus, kas paredzēti paredzētajam attālumam, un pirms uzstādīšanas pārliecinieties, ka optiskās šķiedras savienotāji ir tīri. Pārbaudiet, vai resursdatora ierīce atbalsta 1000Base-LX SFP moduļus, un konsultējieties ar ierīces dokumentāciju par nepieciešamajiem saderības iestatījumiem vai programmaparatūras apsvērumiem.
