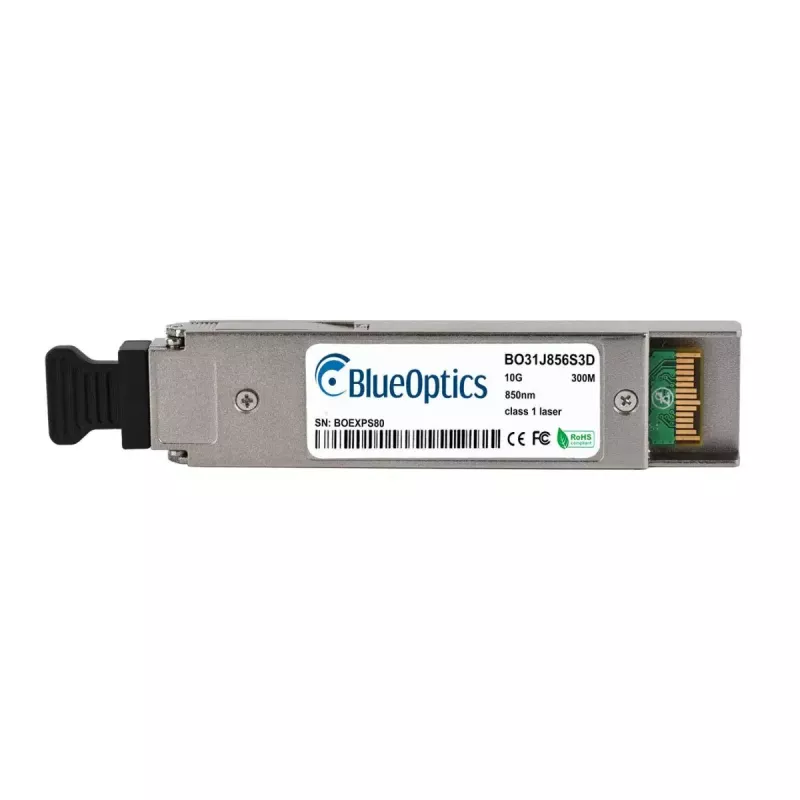

XFP raiduztvērēja modulis BlueOptics PAN-XFP-SR-BO 10000 Mbit/s

BlueOptics PAN-XFP-SR-BO ir optiskās šķiedras XFP raiduztvērēja modulis, kas paredzēts 10G datu pārraidei pa daudzmodu šķiedru. Tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s un izmanto XFP saskarni ar LC duplekso optisko savienotāju. Modulim ir RoHS, CE un FCC sertifikāti, un tā svars ir aptuveni 20 g. Tas ir saderīgs ar aparatūras platformām, kas atbalsta 10GBASE-SR XFP moduļus, un ir paredzēts īsa attāluma, ātrdarbīgiem tīkla savienojumiem.

Priekšrocības

Modulis realizē 10GBASE-SR optisko standartu ar 850 nm raidītāju un uztvērēju daudzmodu šķiedrai, nodrošinot vienlaicīgu raidīšanas un uztveršanas iespēju pa LC duplekso savienojumu. Tas ir ražots saskaņā ar Multi-Source Agreement (MSA) mehāniskajām un elektriskajām specifikācijām XFP raiduztvērējiem, lai nodrošinātu sadarbspēju ar plašu slēdžu, maršrutētāju un datu glabāšanas sistēmu klāstu. Modulis ir būvēts no pazīstamu sakaru piegādātāju komponentēm, un tas piedāvā diagnostikas uzraudzības atbalstu (DDM/DOM) reāllaika parametriem, piemēram, spriegumam, temperatūrai, optiskajai izejai un saņemtajai jaudai, tādējādi atvieglojot attālinātu traucējummeklēšanu un apkopi.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet XFP raiduztvērēju jebkurā saderīgā XFP portā saskaņā ar resursdatora ierīces ražotāja norādījumiem un pārliecinieties, ka ports atbalsta 10GBASE-SR moduļus. Pievienojiet raiduztvērējam LC dupleksos daudzmodu šķiedras savienotājus, ievērojot pareizu TX/RX orientāciju. Pārbaudiet savienojuma statusu un, ja iespējams, nolasiet DDM/DOM parametrus caur resursdatora sistēmu, lai apstiprinātu atbilstošus optiskās jaudas līmeņus, barošanas spriegumu un temperatūru. Ievērojiet no statiskās elektrības drošas apstrādes procedūras, ievietojot vai izņemot moduli.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet daudzmodu šķiedru un savienotājus, kas atbilst tai pašai OM klasei, ko iesaka jūsu tīkla dizains (piemēram, OM3/OM4 10GBASE-SR lielākos attālumos), uzturiet savienotājus tīrus un izmantojiet pārdevēja validētas raiduztvērēju un resursdatora aprīkojuma kombinācijas. Apstipriniet, vai resursdatora ierīces programmaparatūra atbalsta trešo pušu XFP moduļus, un iespējojiet DDM/DOM uzraudzību, ja tā ir pieejama, lai atbalstītu pastāvīgu apkopi.
