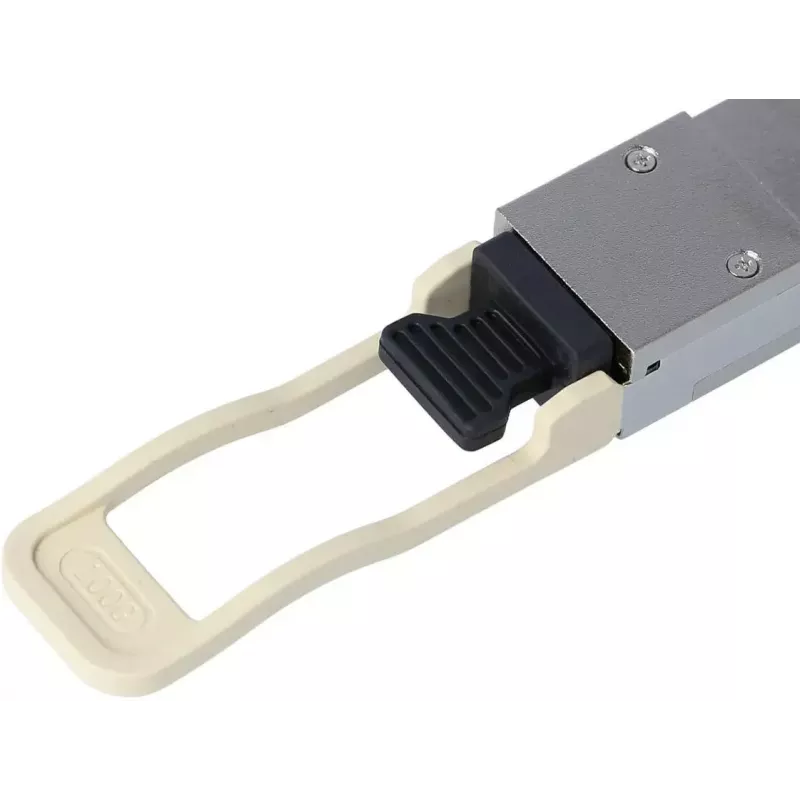

Optiskās šķiedras raiduztvērējs BlueOptics BO28L859S1D 100000 Mbit/s QSFP28

BlueOptics BO28L859S1D ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100 Gbit/s tīkliem. Tas realizē 100GBASE-SR4 optisko standartu ar MPO/MTP daudzšķiedru savienotāju un darbojas daudzmodu šķiedrā, izmantojot 850 nm viļņa garuma optiku. Modulis atbilst MSA saderīgam QSFP28 formas faktoram un ir saderīgs ar HPE platformām, kas atbalsta oriģinālo JL309A raiduztvērēju. Sertificēts atbilstoši CE un FCC prasībām un atbilst RoHS, raiduztvērējs sver aptuveni 40 g un ir paredzēts īsa sasniedzamības attāluma augstas joslas platuma starpsavienojumiem datu centru un uzņēmumu vidēs.

Priekšrocības

BlueOptics BO28L859S1D piedāvā kompaktu QSFP28 saskarni, kas atbalsta summāro 100000 Mbit/s caurlaidspēju un vienlaicīgas pārraides/saņemšanas kanālus, izmantojot MPO/MTP savienotāju. Atbilstība MSA elektriskajiem un mehāniskajiem standartiem nodrošina savietojamību ar galvenajām tīkla aparatūrām, savukārt CE, FCC un RoHS sertifikāti apstiprina normatīvo un vides atbilstību. Modulis ietver digitālās diagnostikas uzraudzības (DDM/DOM) atbalstu reāllaika parametriem, piemēram, temperatūrai, barošanas spriegumam un optiskajai jaudai, kas vienkāršo attālinātu uzraudzību un traucējummeklēšanu.

Piemērots

• 100G Ethernet starpsavienojumiem starp komutatoriem un maršrutētājiem datu centros
• Ātrdarbīgiem serveru augšupsaites un apkopošanas tīkla audumiem
• Fibre Channel vai SDH/SONET īsa sasniedzamības attāluma optiskajiem savienojumiem pa daudzmodu šķiedru (līdz tipiskajiem SR attālumiem)
• Plākšņu paneļu savienojumiem un MPO/MTP maģistrāles izvietojumiem daudzšķiedru savienojumos

Galvenās specifikācijas

• Saskarnes veids: QSFP28 (MSA saderīgs)
• Optiskais standarts: 100GBASE-SR4, daudzmodu šķiedra
• Viļņa garums: 850 nm pārraidei un saņemšanai
• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100 Gbit/s)
• Savienotājs: MPO/MTP daudzšķiedru
• Tipiskais sasniedzamības attālums: īsa sasniedzamības attāluma daudzmodu savienojumi (SR klases attālumi; faktiskais sasniedzamības attālums ir atkarīgs no šķiedras veida un savienojuma komponentiem)
• Digitālā diagnostika: DDM/DOM atbalsts optiskajiem un elektriskajiem parametriem
• Produkta krāsa: Niķelis; svars: aptuveni 0,04 kg

Kā lietot

Uzstādiet BlueOptics BO28L859S1D, ievietojot QSFP28 moduli saderīgā QSFP28 slotā uz komutatora, maršrutētāja vai resursdatora ierīces, rūpīgi izlīdzinot moduli un iespiežot to, līdz aizdari fiksējas. Pievienojiet piemērotu MPO/MTP daudzmodu šķiedras ielāpu vadu vai maģistrāles komplektu modulim, ievērojot pareizu polaritāti un pārliecinoties, ka pievienotā šķiedra un plākšņu paneļi atbilst daudzmodu SR specifikācijām. Apstipriniet, ka resursdatora ierīces programmaparatūra un porta iestatījumi atbalsta 100GBASE-SR4, un, ja nepieciešams, iespējojiet DDM/DOM uzraudzību pārvaldības saskarnē, lai skatītu diagnostikas datus.

Ieteikumi

Izmantojiet OM3 vai OM4 daudzmodu šķiedru un MPO/MTP kabeļus, kas novērtēti 100G SR darbībai, lai sasniegtu labāko sasniedzamības attālumu un signāla integritāti. Pirms izvietošanas pārbaudiet saderību ar mērķa aparatūras platformu un programmaparatūru, kā arī uzstādīšanas laikā veiciet savienojuma pārbaudi un optiskās jaudas mērījumus, lai apstiprinātu pareizu darbību.
