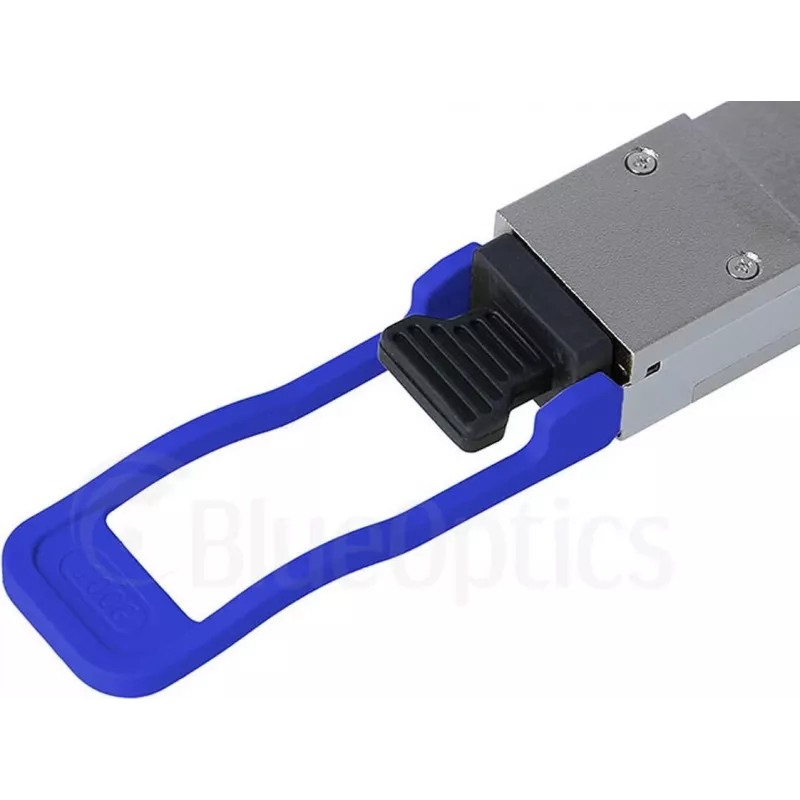

Optiskās šķiedras raiduztvērējs CBO QSFP28-100G-LR4 100G LR4 vienmoda šķiedrai līdz 10 km

CBO QSFP28-100G-LR4 ir QSFP28 formas faktora optiskās šķiedras raiduztvērējs, kas paredzēts 100 Gigabit Ethernet pārraidei pa vienmoda šķiedru liela attāluma savienojumiem līdz 10 km. Modulis apvieno četras 25 Gbps joslas kompaktā, karstās nomaiņas iepakojumā, kas ir saderīgs ar QSFP28 portiem, nodrošinot liela joslas platuma savienojamību slēdžiem, maršrutētājiem un optisko līniju sistēmām. Tas atbalsta LR4 viļņu garumus un ir paredzēts mugurkaula tīklu, datu centru starpsavienojumu un mobilo sakaru operatoru lietojumiem, kur nepieciešami uzticami 100G savienojumi.

Priekšrocības

Raiduztvērējs nodrošina augsta blīvuma 100G savienojamību nelielā QSFP28 modulī, samazinot vietas prasības tīkla statņos un līniju kartēs. Karstās nomaiņas konstrukcija ļauj ērti uzstādīt un nomainīt moduli, neizslēdzot iekārtu. Darbojoties pa vienmoda šķiedru un LR4 viļņu garuma kanāliem, tas ir piemērots liela attāluma savienojumiem līdz 10 km, saglabājot signāla integritāti un zemu kļūdu līmeni. Saderība ar standarta QSFP28 portiem un četrām neatkarīgām 25 Gbps joslām piedāvā elastību dažādām tīkla arhitektūrām.

Piemērots

• Datu centru starpsavienojumiem starp ēkām vai zālēm līdz 10 km attālumā
• Ātrgaitas mugurkaula savienojumiem universitātes pilsētiņu un pilsētu tīklos
• Operatoru un pakalpojumu sniedzēju apkopošanas un pamattīkla savienojumiem
• Slēdžu un maršrutētāju jaunināšanai uz 100G jaudu bez lielām aparatūras izmaiņām

Galvenās specifikācijas

• Formas faktors: QSFP28 (karstās nomaiņas)
• Datu pārraides ātrums: 100 Gigabit Ethernet (4 × 25 Gbps joslas)
• Šķiedras tips: vienmoda šķiedra
• Darbības attālums: līdz 10 km pa vienmoda šķiedru
• Pārraides formāts: LR4 viļņu garumi (4 joslu CWDM)
• Savienotāja tips: dupleksais LC (optiskais)
• Enerģijas patēriņš: tipisks moduļa līmeņa patēriņš atbilst QSFP28 klasei
• Darba vide: standarta komerciālais temperatūras diapazons

Lietošana

Uzstādiet QSFP28 moduli saderīgā QSFP28 portā slēdzī, maršrutētājā vai optiskā raiduztvērēja kartē, kamēr ierīce ir ieslēgta, ievērojot iekārtas ražotāja karstās nomaiņas procedūras. Pievienojiet vienmoda šķiedru ar LC dupleksajiem savienotājiem, nodrošinot pareizu polaritāti un tīras gala virsmas. Pēc ievietošanas pārbaudiet savienojuma statusu, izmantojot resursdatora pārvaldības interfeisu, un apstipriniet signāla parametrus un kļūdu skaitītājus. Ievērojiet labāko praksi attiecībā uz iekārtu un šķiedru pārvaldību, maršrutējot un nostiprinot kabeli.

Ieteikumi

Lai nodrošinātu uzticamu liela attāluma darbību, izmantojiet ITU prasībām atbilstošu vienmoda šķiedru ar atbilstošu optisko zudumu budžetu, pirms savienošanas notīriet savienotājus un uzraugiet savienojuma veselību, izmantojot resursdatoru. Saskaņojiet šķiedras tipu un raiduztvērēja specifikācijas abos galos, un skatiet slēdža/maršrutētāja dokumentāciju par SFP/QSFP porta iestatījumiem un programmaparatūras saderību.
