Optiskās šķiedras savienojuma kaste Digitus DN-96322/9

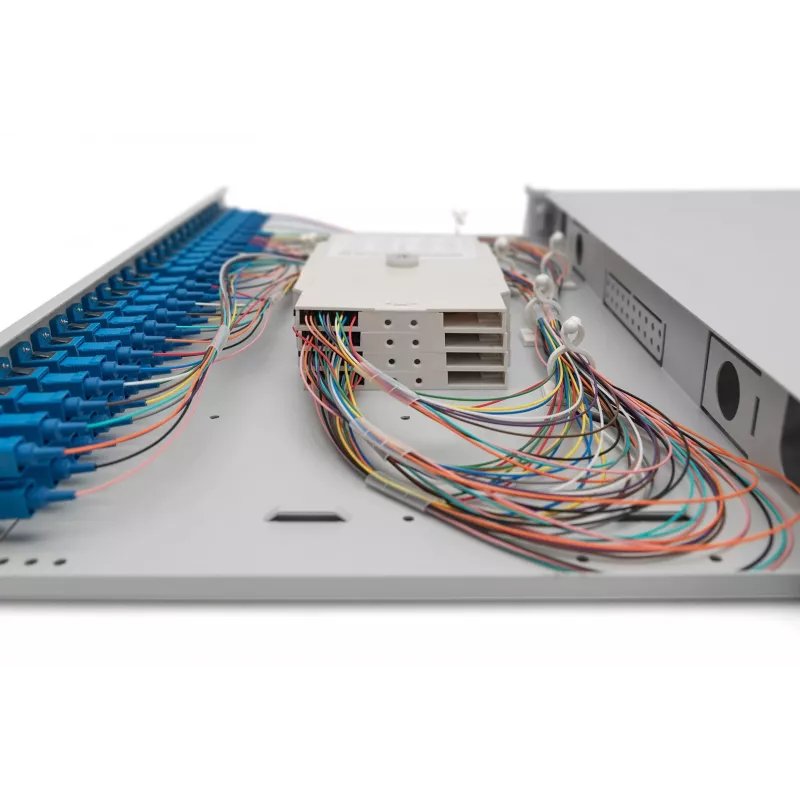

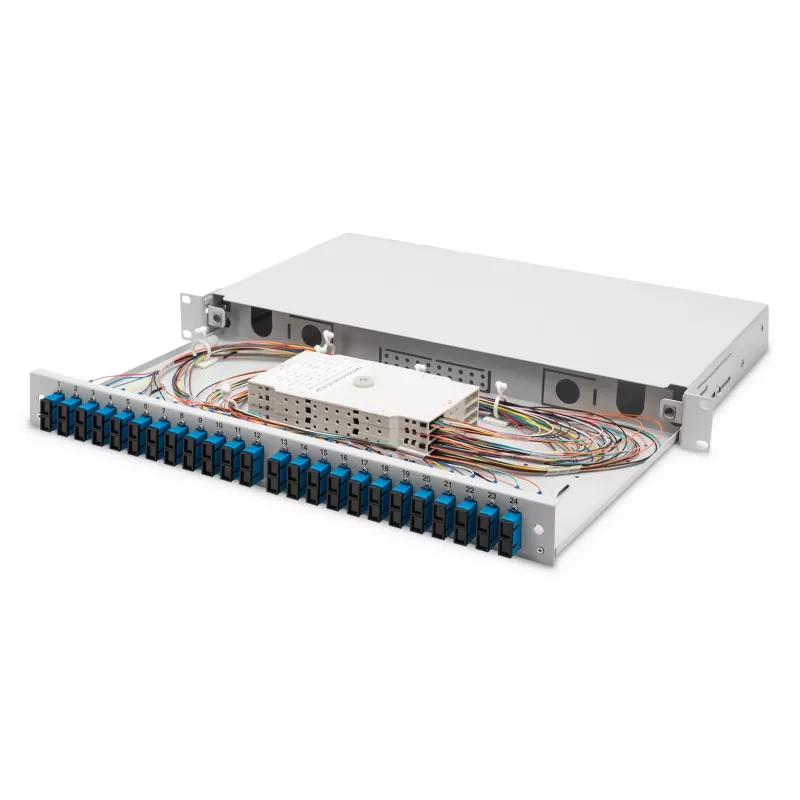

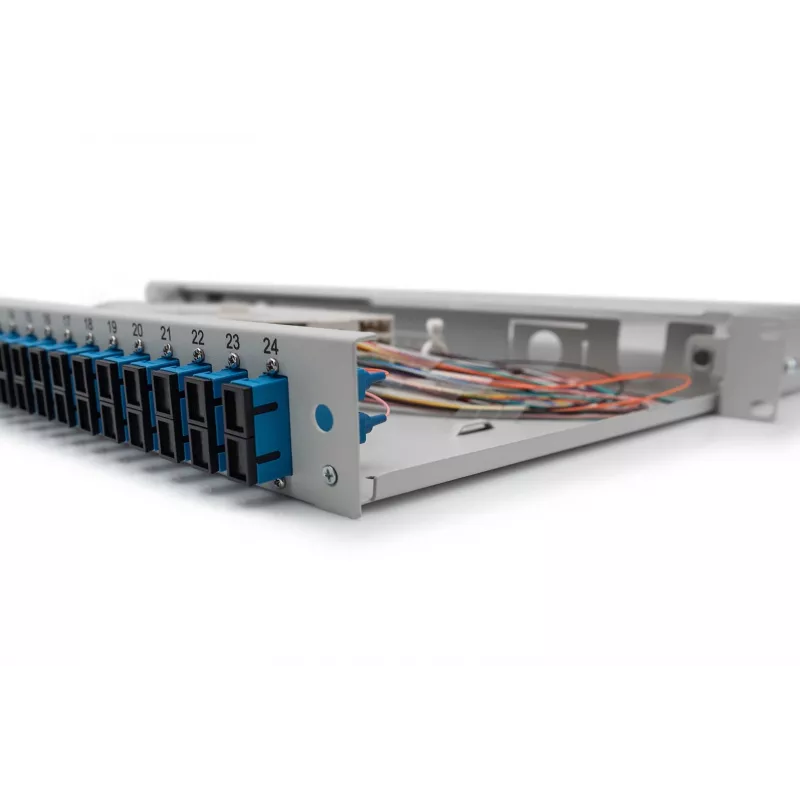

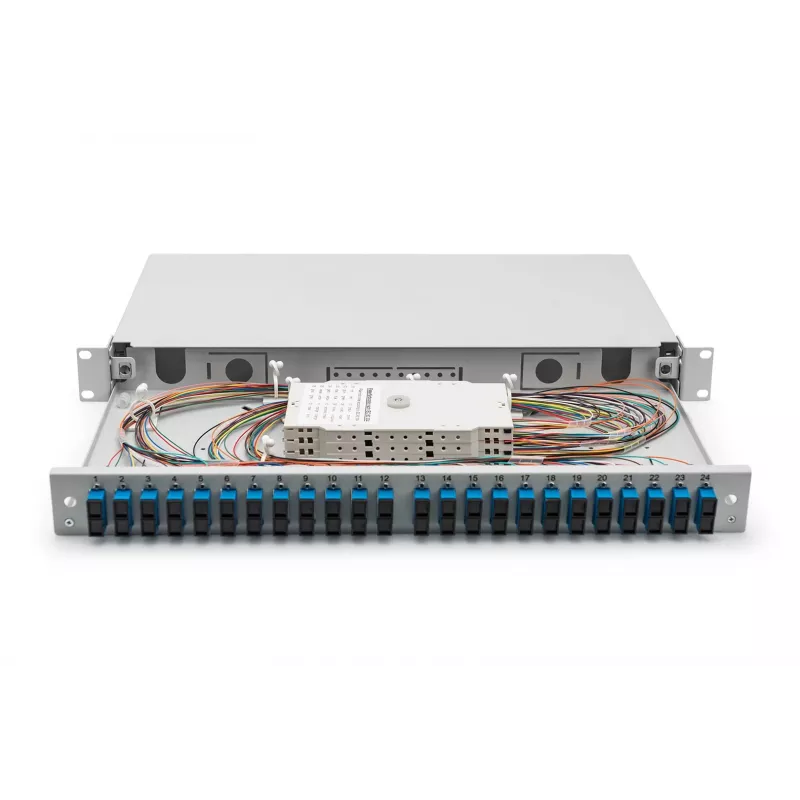

Optiskās šķiedras savienojuma kaste Digitus DN-96322/9 ir iepriekš samontēts savienojuma korpuss, kas paredzēts SC savienotājiem un šķiedras pigteilēm. Tajā ir krāsainas, atklātas šķiedras pigteiles, kas ievadītas savienojuma kasetē(s), un bīdāma kasetes konstrukcija. Kastei ir savienotāji ar keramikas uzmavām, kas ievietoti polimēra korpusos, un lokšņu tērauda nesēja korpuss ar lakas apdari. Ierīce paredzēta montāžai statīvā (1U, 19") un ietver PG 16 skrūvi, kaseti, kasetes vāku un stiepes samazinājumu.

Priekšrocības

Savienojumu kaste nodrošina iepriekš samontētu risinājumu, kas vienkāršo šķiedras terminācijas un savienošanas darbības. Krāsainās pigteiles atvieglo identificēšanu uzstādīšanas un apkopes laikā. Savienotāji ar keramikas uzmavām nodrošina precīzu šķiedras izlīdzināšanu un zemus ievades zudumus, savukārt tērauda nesēja korpuss sniedz mehānisku aizsardzību un izturību. Iekļautie piederumi (kasete, vāks, stiepes samazinājums) atbalsta tūlītēju uzstādīšanu.

Piemērots

• Statīvā montējamai šķiedras sadalei datu centros un telekomunikāciju statīvos
• SC šķiedras savienojumu organizēšanai un aizsardzībai
• Šķiedras savienošanas un terminācijas punktiem strukturētā kabeļu sistēmā

Galvenās specifikācijas

• Formas faktors: 1U statīva montāža (19")
• Platums: 483 mm (19")
• Dziļums: 280 mm
• Nesēja korpusa materiāls: 1,5 mm lokšņu tērauds, lakots
• Kasete: bīdāma konstrukcija; atbalsta iepriekš izgatavotas šķiedras pigteiles, kas ievadītas savienojuma kasetē(s)
• Savienotāji: keramikas uzmava polimēra korpusā, piemērota SC savienotājiem
• Šķiedras pigteiles: krāsainas, atklātas un ievietotas savienojuma kasetē(s)
• Iekļautie piederumi: PG 16 skrūve, savienojuma kasete, kasetes vāks, stiepes samazinājums

Kā lietot

Uzmontējiet 1U korpusu 19" statīvā, izmantojot atbilstošas statīva skrūves. Izvelciet kaseti, ievadiet ienākošās šķiedras un iepriekš izgatavotās krāsainās pigteiles savienojuma kasetē(s), veiciet savienošanu kasetes iekšpusē un aizveriet kaseti ar piegādāto vāku. Ievietojiet SC savienotājus priekšējā paneļa atverēs pēc nepieciešamības. Izmantojiet iekļauto stiepes samazinājumu un PG 16 skrūvi, lai nostiprinātu ienākošo kabeļu ievadus un novērstu mehānisku spriedzi uz savienojumiem.

Ieteikumi

Uzstādiet un apstrādājiet šķiedras pigteiles un savienojumus tīrā vidē; ievērojiet standarta optisko šķiedru drošības praksi. Izmantojiet piemērotus instrumentus savienošanai un pirms savienošanas pārliecinieties, ka savienotāji un savienotāji ir tīri, lai saglabātu zemu ievades zudumu līmeni.
