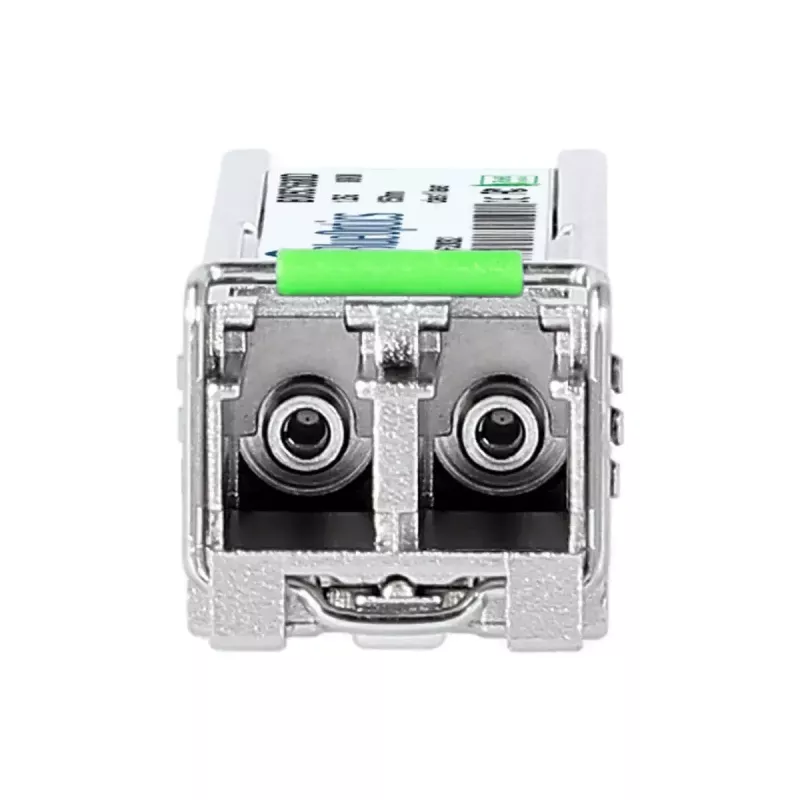

Optiskās šķiedras SFP raiduztvērēja modulis BlueOptics NPA0012-V701-BO LC alumīnijs 20g

BlueOptics NPA0012-V701-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem ar LC duplekso savienotāju. Modulis ir izgatavots no alumīnija korpusa un sver aptuveni 20 g, tas atbilst MSA formas faktora standartiem un atbalsta 1000BASE-ZX pārraidi tālsatiksmes optiskajiem savienojumiem. Tas ietver raidīšanas un uztveršanas lāzerus ar 1550 nm viļņa garumu un ir piemērots Ethernet, Fibre Channel over Ethernet vai SDH/SONET lietojumprogrammām līdz 1,25 Gbit/s un attālumiem līdz aptuveni 80 km, ja tiek izmantota piemērota vienmoda šķiedra.

Priekšrocības

Modulis nodrošina kompaktu, standartizētu SFP saskarni ērtai karstās nomaiņas uzstādīšanai saderīgā tīkla aprīkojumā. Tā alumīnija korpuss nodrošina mehānisku izturību un siltuma izkliedi, savukārt LC savienotājs atbalsta dupleksos optiskos posmus. Izstrādāts, lai atbilstu izplatītākajām MSA un 1000BASE-ZX specifikācijām, raiduztvērējs ietver digitālās diagnostikas (DDM/DOM) iespējas reāllaika uzraudzībai: barošanas spriegums, lāzera nobīdes strāva, raidīšanas jauda, uztveršanas jauda un temperatūra, ja to atbalsta resursdatora aparatūra.

Piemērots lietošanai

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SFP raiduztvērēju saderīgā SFP portā uz sava slēdža, maršrutētāja vai atmiņas ierīces, kad aprīkojums ir izslēgts vai ievērojot ražotāja karstās nomaiņas procedūru. Pievienojiet LC dupleksos vienmoda savienotājvadus moduļa LC savienotājam, nodrošinot pareizu raidīšanas-uztveršanas saskaņošanu starp galiem. Konfigurējiet resursdatora saskarni 1000BASE-ZX darbībai, ja nepieciešami manuāli iestatījumi, un pārbaudiet posma statusu, izmantojot ierīces pārvaldības saskarni. Ja nepieciešama DDM/DOM uzraudzība, iespējojiet vai vaicājiet diagnostikas reģistrus no resursdatora platformas, kad tā tiek atbalstīta.

Ieteikumi

Labākā optiskā veiktspēja tiek sasniegta ar tīriem savienotājiem, pareizu vienmoda šķiedru (ITU-T G.652 vai līdzīgu) un labi pārvaldītiem optiskajiem budžetiem. Izvairieties no šķiedru saliekšanas, pārsniedzot minimālo liekuma rādiusu, izmantojiet saderīgus LC savienotājvadus un sadales paneļus, un pārliecinieties, ka resursdatora aparatūra atbalsta 1000BASE-ZX SFP, lai piekļūtu pilnai funkcionalitātei un diagnostikai.
