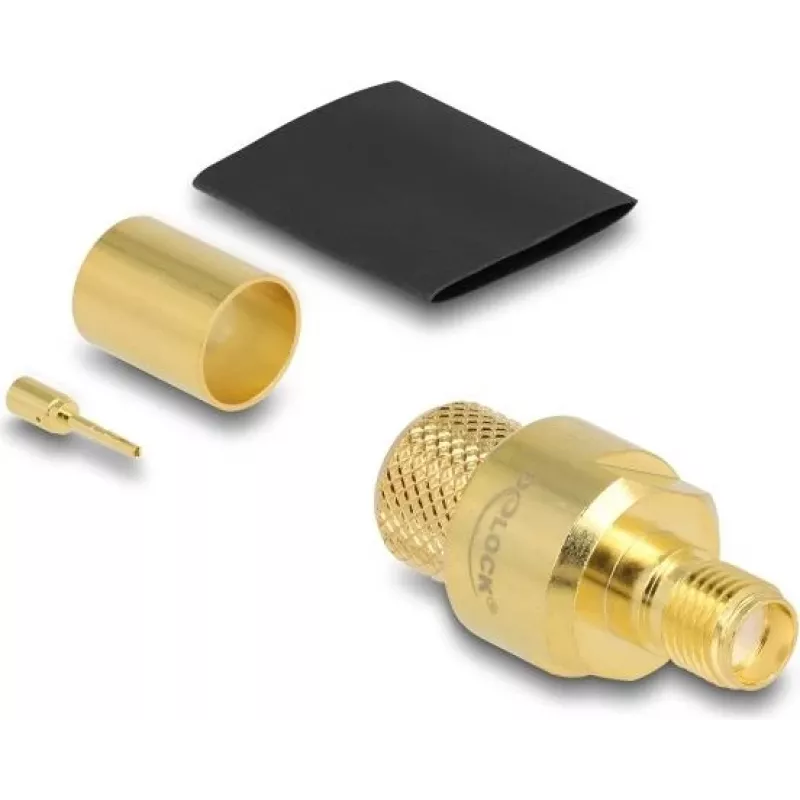

RF koaksiālais SMA sieviešu tipa spraudnis LMR400 kabelim ar termiski sarūkošu uzmavu, DELOCK

DELOCK SMA sieviešu tipa spraudnis LMR400 kabelim ir precīzs RF savienotājs, kas paredzēts 50 Ω LMR400 koaksiālā kabeļa gala apstrādei. Savienotājs ir presējama tipa SMA sieviešu kontakts, kas aprīkots ar termiski sarūkošu uzmavu elektriskai izolācijai un mehāniskai stiepes slodzes mazināšanai. Tas ir paredzēts antenu pieslēgumiem, radio sistēmām un citām RF instalācijām, kur nepieciešams kompakts SMA sieviešu interfeiss un uzticama signāla pārraide pa LMR400 kabeli.

Priekšrocības

Šis SMA sieviešu tipa presējamais spraudnis nodrošina stabilu 50 Ω pretestības saskaņošanu RF signāliem LMR400 kabelī un izturīgu mehānisku presējuma savienojumu, kas pretojas atslābšanai vibrācijas ietekmē. Integrētā termiski sarūkošā uzmava uzlabo izolāciju un aizsargā presēto savienojumu no mitruma un noberšanās. Kompaktā SMA sieviešu tipa konstrukcija nodrošina standartizētu vītņotu interfeisu, kas savietojams ar SMA vīriešu tipa komponentiem, ko parasti izmanto antenās, radio iekārtās un RF aprīkojumā.

Piemērots

Galvenās specifikācijas

Lietošana

Sagatavojiet LMR400 kabeli, precīzi noņemot ārējo apvalku, pinumu un dielektriķi atbilstoši presējamās uzmavas un centrālā kontakta ieteiktajiem izmēriem. Ievietojiet centrālo vadītāju presējamajā kontaktā un novietojiet uzmavu pār pinumu. Izmantojiet atbilstošu presēšanas instrumentu, kas norādīts savienotājam un kabelim, lai droši nopresētu centrālo kontaktu un uzmavu. Uzbīdiet komplektā iekļauto termiski sarūkošo uzmavu pār presēto vietu un vienmērīgi karsējiet, līdz tā cieši pieguļ kabelim un savienotājam, nodrošinot izolāciju un stiepes slodzes mazināšanu. Visbeidzot, savienojiet SMA sieviešu tipa spraudni ar SMA vīriešu tipa savienotāju, uzskrūvējot līdz rokai pievelkamam stāvoklim, izvairoties no pārmērīgas pievilkšanas.

Ieteikumi

Pārbaudiet kabeļa sagatavošanas izmērus un izmantojiet kalibrētu presēšanas instrumentu, kas piemērots LMR400, lai nodrošinātu drošu elektrisku un mehānisku savienojumu. Lietojiet pareiza izmēra termiski sarūkošo uzmavu un vienmērīgi karsējiet, lai panāktu pienācīgu izolāciju. Pirms uzstādīšanas pastāvīgās RF sistēmās pārbaudiet pabeigto gala apdari, vai presējumi ir droši un kontakti pilnībā saskaņoti.
