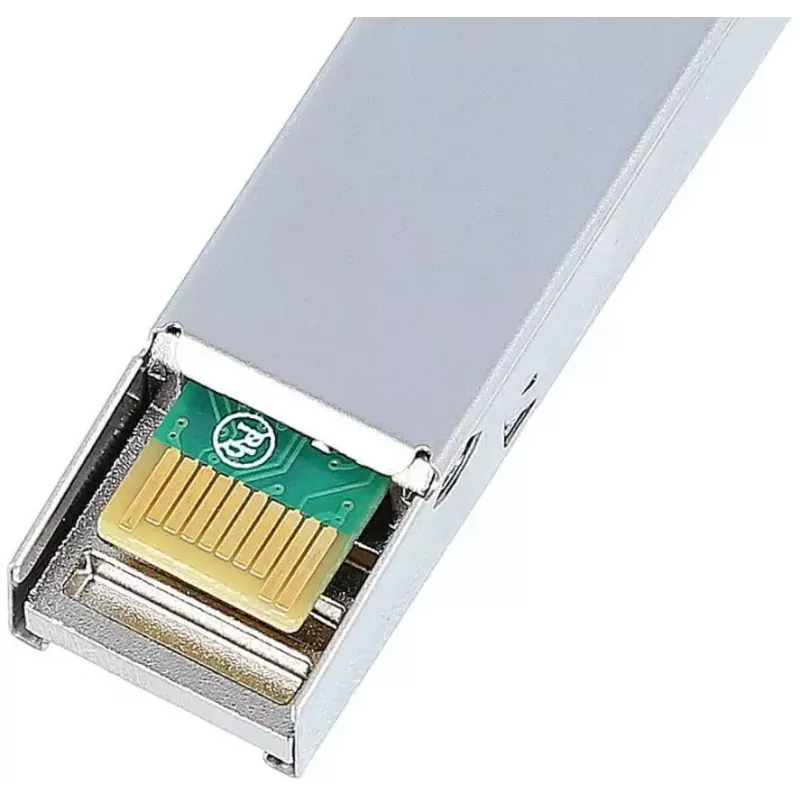

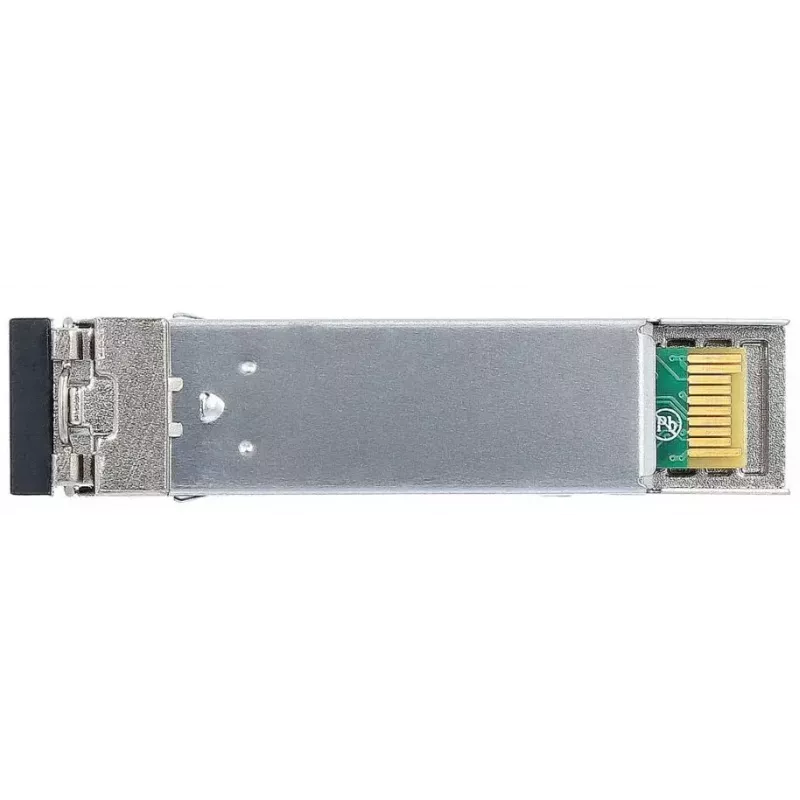

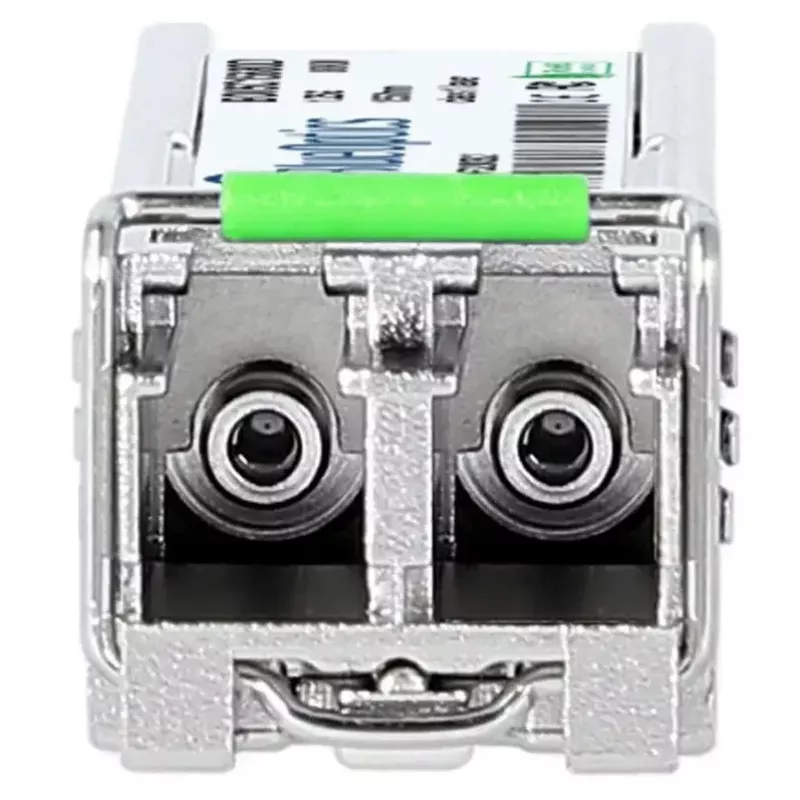

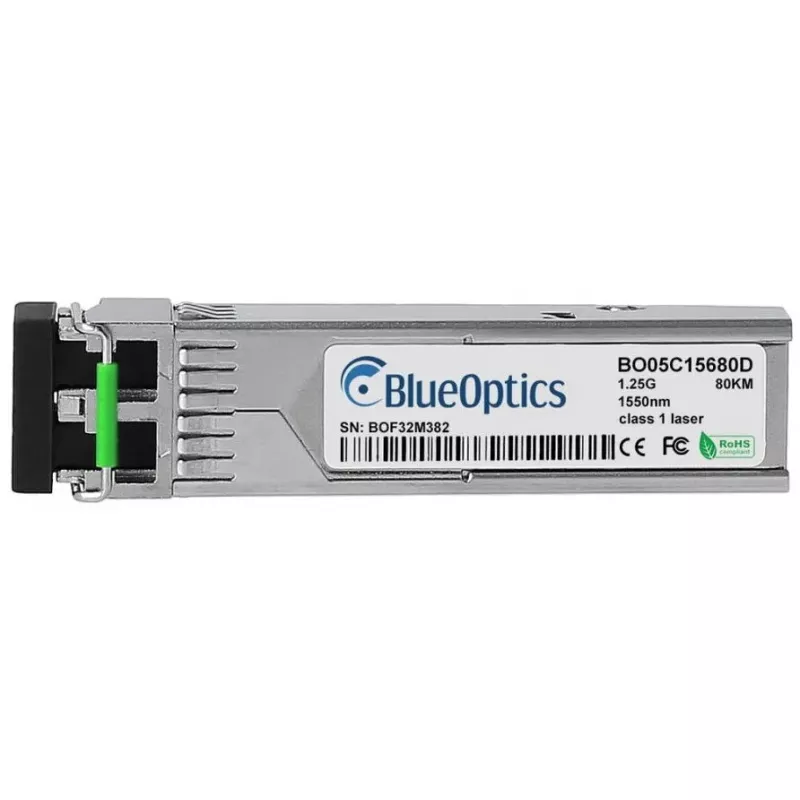

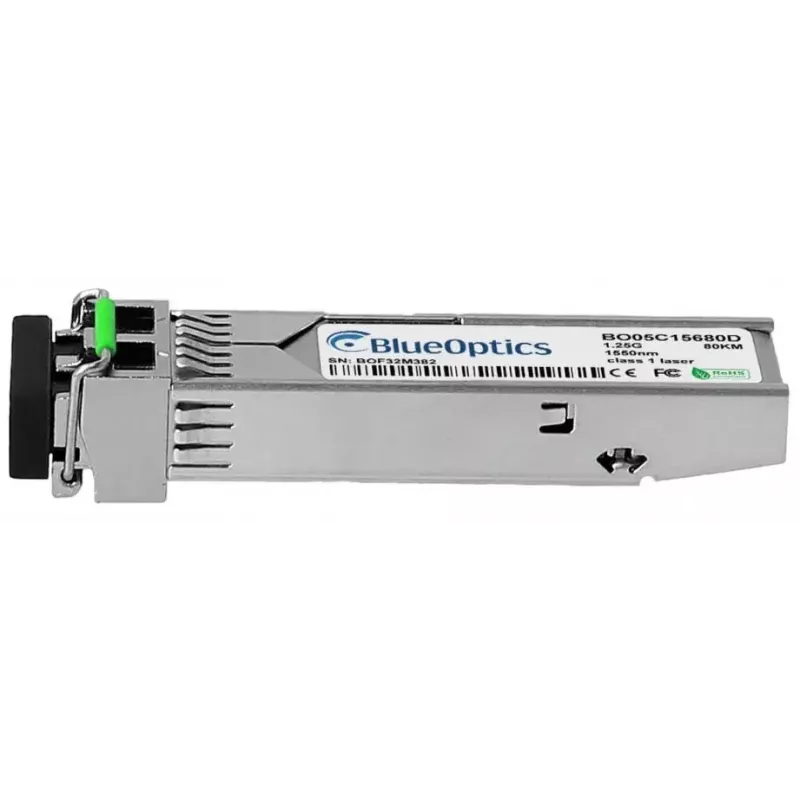

Optiskās šķiedras SFP raiduztvērējs BlueOptics 740-031468-BO 80000 m Alumīnija

BlueOptics 740-031468-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts viena režīma tālsatiksmes savienojumiem. Atbalstot 1000BASE-ZX darbību, šis kompaktais raiduztvērējs izmanto LC duplekso savienotāju un raida un uztver pie 1550 nm, lai nodrošinātu optisko datu pārraidi attālumos līdz 80 000 m. Modulis ir ievietots alumīnija korpusā, sver aptuveni 20 g, un tiek piegādāts kā atsevišķa vienība, kas piemērota integrēšanai tīkla komutatoros, maršrutētājos un citā saderīgā aparatūrā, kas pieņem SFP moduļus.

Priekšrocības

Raiduztvērējs atbilst MSA SFP formas faktora standartiem un nodrošina savietojamību ar sistēmām, kas atbalsta 1000BASE-ZX optiku. Tā alumīnija apvalks nodrošina mehānisku aizsardzību un termisko stabilitāti, vienlaikus saglabājot moduļa vieglumu. Paredzēts viena režīma šķiedrai un LC dupleksajiem savienojumiem, modulis atbalsta pilnduplekso optisko pārraidi gigabitu ātrumā un ietver standarta digitālās diagnostikas atbalstu, ja resursdatora platforma piedāvā šo iespēju.

Piemērots

• Tālsatiksmes viena režīma Ethernet savienojumiem līdz 80 km
• Starpsavienojumiem starp komutatoriem un maršrutētājiem universitāšu vai metro tīklos
• Optisko šķiedru augšupsaitēm krātuves vai serveru agregācijai
• SFP pieslēgvietu nomaiņai vai paplašināšanai iekārtās, kas atbalsta 1000BASE-ZX optiku

Galvenās specifikācijas

• Saskarnes veids: SFP (atbilst MSA)
• Optiskais režīms: Viena režīma šķiedra
• Viļņa garums: 1550 nm raidei un uztverei
• Datu pārraides ātrums: 1,25 Gbit/s (1000BASE-ZX)
• Savienotājs: LC dupleksais
• Maksimālais sasniedzamais attālums: līdz 80 000 m (80 km)
• Korpuss: alumīnija korpuss
• Svars: aptuveni 0,02 kg

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP pieslēgvietā savā komutatorā, maršrutētājā vai multivides pārveidotājā, kamēr resursdatora iekārta ir izslēgta, vai ievērojot ražotāja karstās nomaiņas procedūru. Pievienojiet LC dupleksos viena režīma optisko šķiedru ielāpu vadus, nodrošinot pareizu Tx/Rx orientāciju. Pārbaudiet savienojuma statusu resursdatora ierīcē un apstipriniet, ka pieslēgvieta ir konfigurēta, lai atbalstītu 1000BASE-ZX vai auto-negotiation atbilstoši tīkla prasībām. Ja resursdatora platforma atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet un nolasiet diagnostikas reģistrus, lai uzraudzītu barošanas spriegumu, lāzera nobīdi, raidīšanas/uztveršanas jaudu un temperatūru.

Ieteikumi

Izmantojiet rūpnīcā sertificētu viena režīma optisko šķiedru un LC dupleksos ielāpu vadus, lai sasniegtu norādīto pārraides attālumu. Apstipriniet savietojamību ar savas aparatūras ražotāja atbalstīto optikas sarakstu un, ja iespējams, iespējojiet DDM/DOM uzraudzību. Stabiliem tālsatiksmes savienojumiem pārbaudiet pilno optiskās šķiedras vājinājumu un izmantojiet atbilstošu dispersijas un zudumu budžeta plānošanu.
