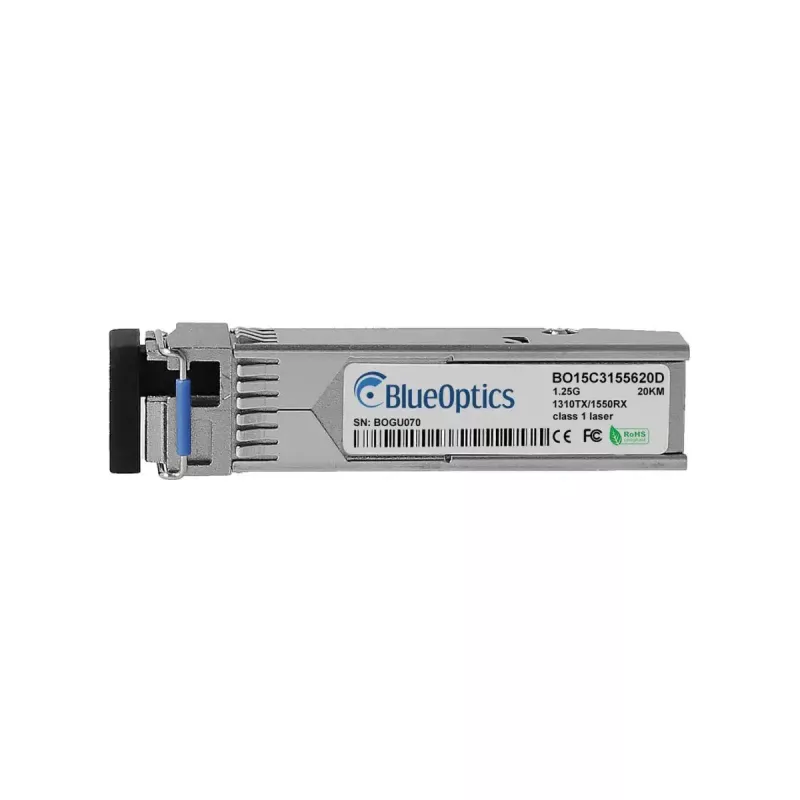

Optiskās šķiedras SFP raiduztvērējs BlueOptics MGB-TLA10-BO 20000 m

BlueOptics MGB-TLA10-BO ir vienas pieslēgvietas SFP optiskās šķiedras raiduztvērējs, kas paredzēts 1000BASE-BX-U lietojumiem un nodrošina vienmoda optisko datu pārraidi attālumos līdz 20 000 m. Alumīnija korpusā ietvertais modulis, kas sver 20 g, izmanto LC simplex savienotāju un atbalsta divvirzienu pārraidi ar atsevišķiem raidītāja un uztvērēja viļņu garumiem. Modulis atbilst MSA standartiem attiecībā uz formas faktoru un elektriskajām/optiskajām saskarnēm un ir paredzēts individuālai lietošanai saderīgā tīkla aprīkojumā.

Priekšrocības

Šis SFP raiduztvērējs nodrošina tālas darbības vienmoda savienojamību ar atbalstu datu pārraides ātrumam līdz 1,25 Gbit/s un nominālo diapazonu 20 km. Alumīnija korpuss piedāvā mehānisku izturību un siltuma izkliedi, vienlaikus saglabājot mazu svaru. Modulis realizē parasti izmantotos raidītāja un uztvērēja viļņu garumus BX-U darbībai un ir ražots, lai atbilstu MSA savietojamības prasībām. Ja to atbalsta resursdatora aparatūra, raiduztvērējs var nodrošināt digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika darbības parametriem.

Piemērots

• Liela attāluma Gigabit Ethernet savienojumiem pa vienmoda šķiedru (līdz 20 km)
• Slēdžu un maršrutētāju savienošanai universitātes pilsētiņu un metro tīklos
• Optiskās šķiedras augšupsaitēm starp ēkām vai iekārtu telpām
• Izmantošanai tīkla ierīcēs, kas pieņem SFP moduļus ar LC simplex savienotājiem

Galvenās specifikācijas

• Saskarnes veids: SFP (atbilst MSA)
• Datu pārraides ātrums: līdz 1,25 Gbit/s (1000BASE-BX-U)
• Pārraides attālums: līdz 20 000 m (20 km) pa vienmoda šķiedru
• Savienotājs: LC simplex
• Raidītāja viļņa garums (tipisks BX-U): 1550 nm raidīšanai / 1310 nm uztveršanai
• Korpuss: alumīnijs
• Svars: 0,02 kg
• Digitālā diagnostika: atbalstīta, ja resursdatora aparatūra nodrošina DDM/DOM piekļuvi

Kā lietot

Instalējiet MGB-TLA10-BO jebkurā SFP ligzdā vai slotā saderīgā tīkla iekārtā, ievērojot iekārtas ražotāja karstās nomaiņas un apstrādes procedūras. Pievienojiet LC simplex vienmoda pārslēgšanas vadu raiduztvērējam un novadiet kabeli uz atbilstošo raiduztvērēju attālajā galā, kas izmanto papildinošo BX-U viļņu garumu izkārtojumu. Pārliecinieties, ka resursdatora ierīce atbalsta 1000BASE-BX-U, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM atbalstu, lai piekļūtu uzraudzības datiem. Nepieskarieties optiskajām saskarnēm, turiet putekļu vāciņus vietā, kad nav pievienots, un ievērojiet ESD piesardzības pasākumus apstrādes laikā.

Ieteikumi

Pirms izvietošanas pārbaudiet saderību ar mērķa slēdzi, maršrutētāju vai ierīci, apstipriniet pareizo šķiedras tipu un pārslēgšanas vadus vienmoda BX-U savienojumiem un, kur iespējams, validējiet savienojumu ar optiskās jaudas mērījumiem un DDM nolasījumiem, lai nodrošinātu uzticamu darbību paredzētajā 20 km posmā.
