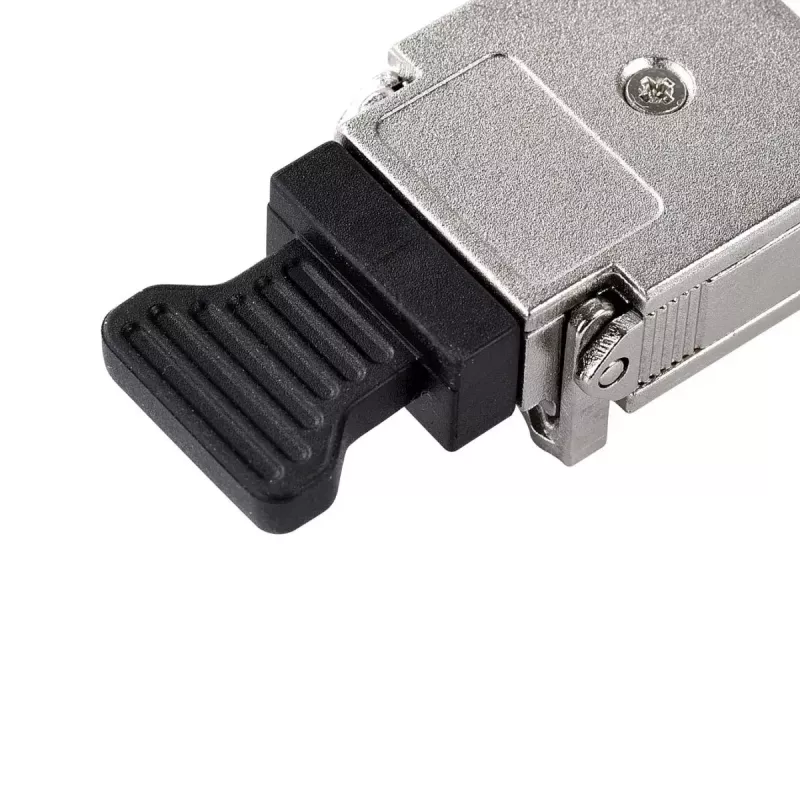

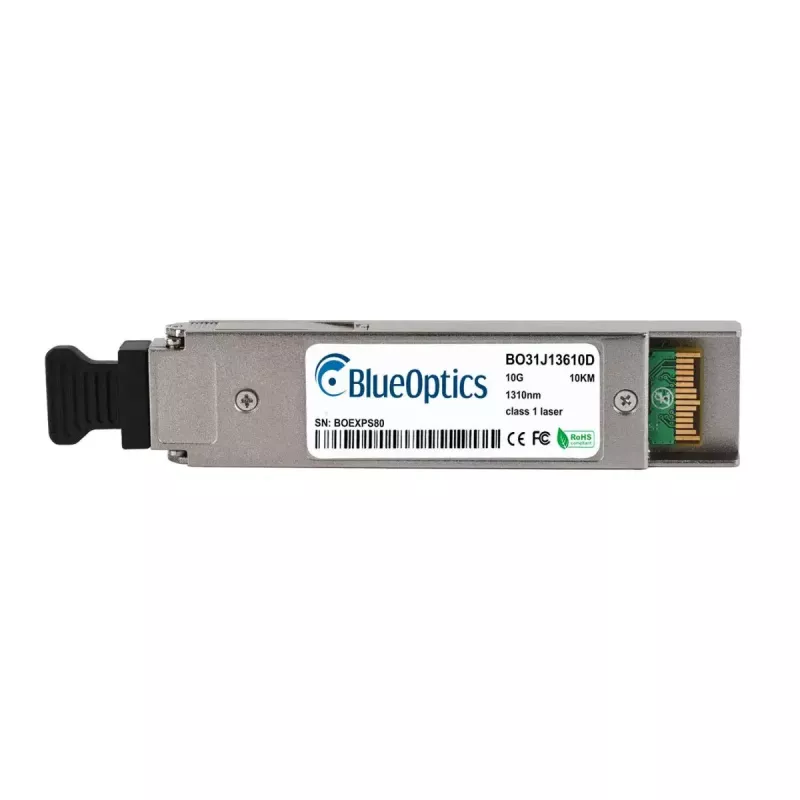

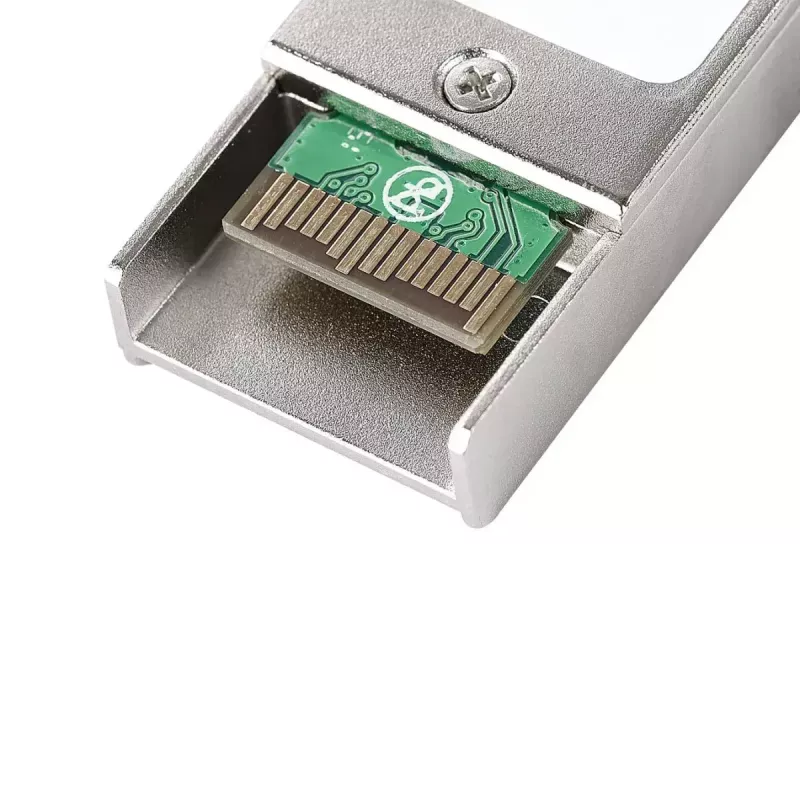

Optisko šķiedru raiduztvērēja modulis BlueOptics 10122-BO XFP 10000 m

BlueOptics 10122-BO XFP 10000 m ir optisko šķiedru XFP raiduztvērēja modulis, kas paredzēts 10 Gbps optiskajiem savienojumiem pa vienmoda šķiedru līdz 10 000 metru attālumam. Alumīnija korpusā ievietotais raiduztvērējs nodrošina mehānisku izturību un efektīvu siltuma izkliedi. Tas atbilst 10GBASE-LR optiskajam standartam ar LC duplekso savienojumu un 1310 nm raidītāja/uztvērēja pāri. Modulis atbalsta izplatītākos ātrdarbīgos protokolus, piemēram, Ethernet, Fibre Channel over Ethernet (FCoE) un SDH/SONET, un ir izstrādāts atbilstoši MSA saderīgām specifikācijām izmantošanai tīkla iekārtās, kas pieņem XFP 10GBASE-LR moduļus.

Priekšrocības

Alumīnija korpuss uzlabo termisko veiktspēju un mehānisko izturību, vienlaikus saglabājot moduļa kompaktumu statīvā montējamām sistēmām. Savietojamība ar standarta MSA XFP saskarnēm un LC dupleksajiem savienotājiem nodrošina vienkāršu uzstādīšanu plašā slēdžu, maršrutētāju un datu glabāšanas ierīču klāstā. Raiduztvērējs ir piemērots tālsatiksmes vienmoda optisko šķiedru savienojumiem līdz 10 km, un tam ir digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts, ja resursdatora aparatūra šo funkciju atbalsta, ļaujot reāllaikā piekļūt tādiem parametriem kā barošanas spriegums, lāzera nobīdes strāva, optiskā izejas/ieejas jauda un temperatūra.

Piemērots

• 10 Gbps vienmoda optisko šķiedru savienojumiem līdz 10 km
• Datu centru augšupsaitēm un starpslēdžu savienojumiem
• Uzņēmumu WAN un MAN optiskajiem savienojumiem
• Glabāšanas tīkla (SAN) un Fibre Channel over Ethernet (FCoE) savienojumiem
• XFP 10GBASE-LR moduļu nomaiņai vai jaunināšanai saderīgā aparatūrā

Galvenās specifikācijas

• Saskarnes veids: XFP
• Optiskais standarts: 10GBASE-LR
• Viļņa garums: 1310 nm (Tx/Rx)
• Maksimālais sasniedzamais attālums: līdz 10 000 metru pa vienmoda optisko šķiedru
• Savienotājs: LC dupleksais
• Korpusa materiāls: alumīnijs
• Atbalstītie protokoli: 10 Gigabit Ethernet, Fibre Channel over Ethernet, SDH/SONET
• Uzraudzība: digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts, ja to iespējo resursdators

Kā lietot

Uzstādiet BlueOptics 10122-BO XFP moduli saderīgas tīkla ierīces XFP slotā, ievērojot ierīces ražotāja norādījumus par karsto pievienošanu. Pievienojiet vienmoda LC dupleksos optiskos patch kabeļus raiduztvērēja Tx un Rx pieslēgvietām, ievērojot pareizu polaritāti un izmantojot atbilstošus sadales paneļus vai optisko šķiedru pārvaldību, lai samazinātu lieces un savienotāju zudumus. Pārliecinieties, ka resursdatora ierīce ir konfigurēta paredzētajam 10G optiskajam savienojumam un ka ir nodrošināta nepieciešamā raiduztvērēja atbalsta vai programmaparatūras savietojamība. Ja nepieciešams DDM/DOM, pārbaudiet, vai resursdatora sistēma atklāj diagnostikas parametrus un vai uzraudzības rīki ir konfigurēti moduļa statusa nolasīšanai.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda optisko šķiedru un LC dupleksos patch kabeļus, kas paredzēti tālsatiksmes 1310 nm pārraidei, nodrošiniet pareizu kabeļu pārvaldību, lai izvairītos no asiem līkumiem, un pārbaudiet savietojamību ar jūsu slēdža vai maršrutētāja modeli. Lai nodrošinātu stabilu ilgtermiņa darbību, uzraugiet DDM parametrus, ja tie tiek atbalstīti, un regulāri pārbaudiet optisko šķiedru savienotājus un sadales paneļus, lai uzturētu zemu ievades zudumu līmeni.
