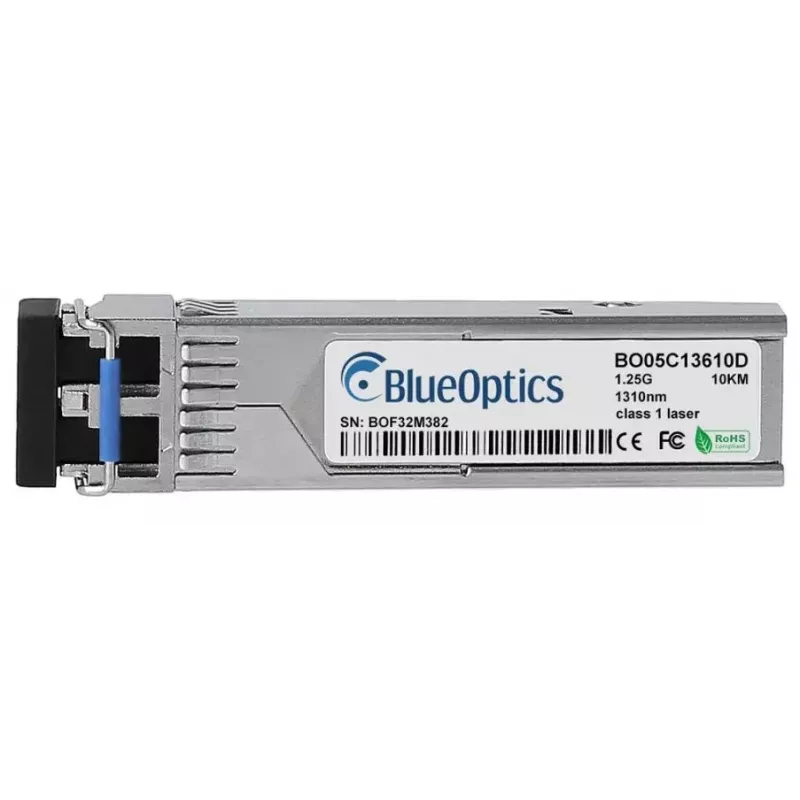

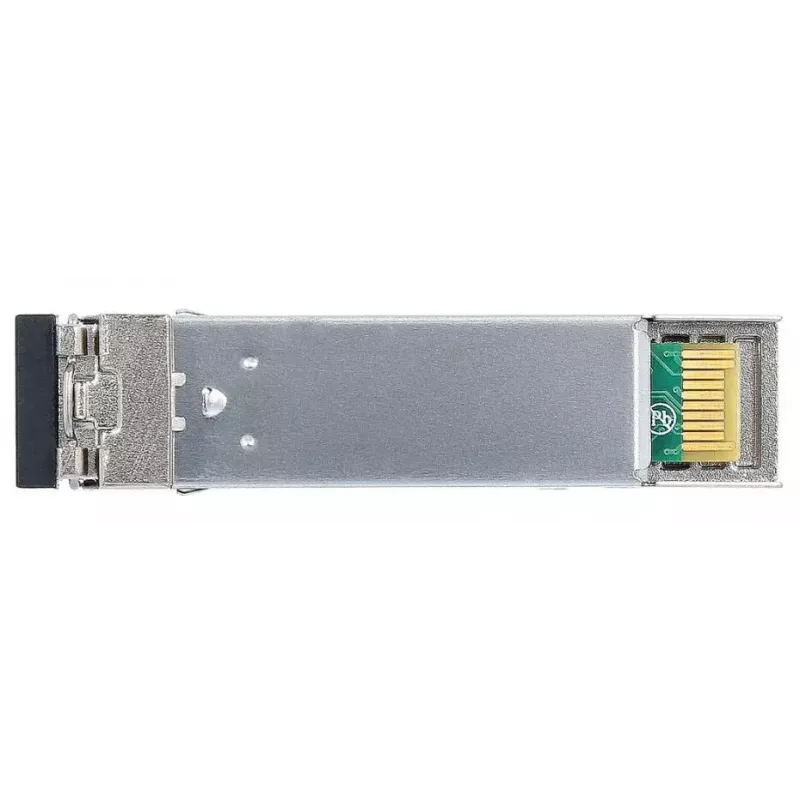

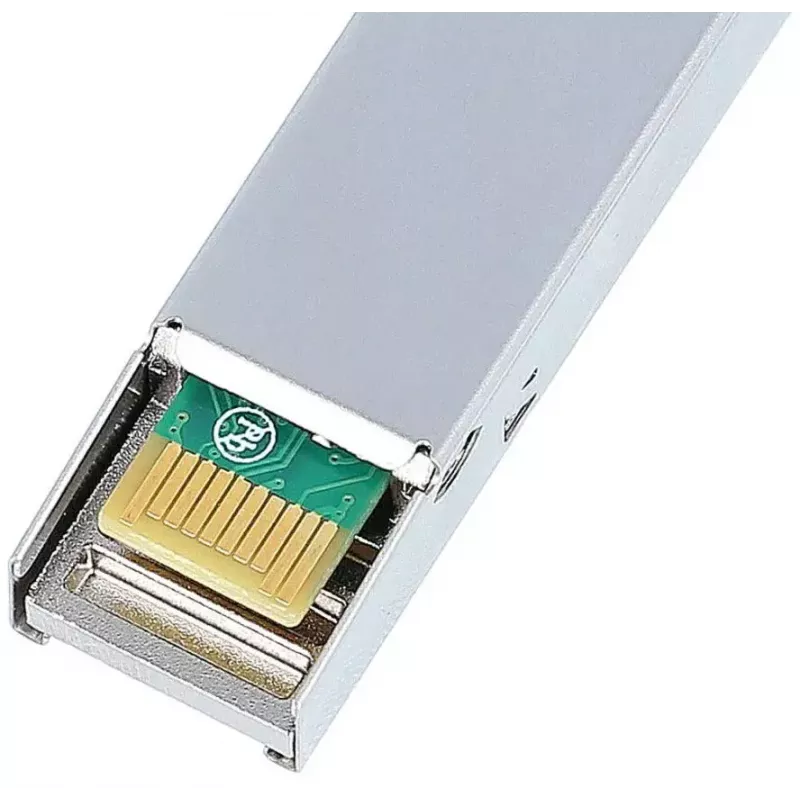

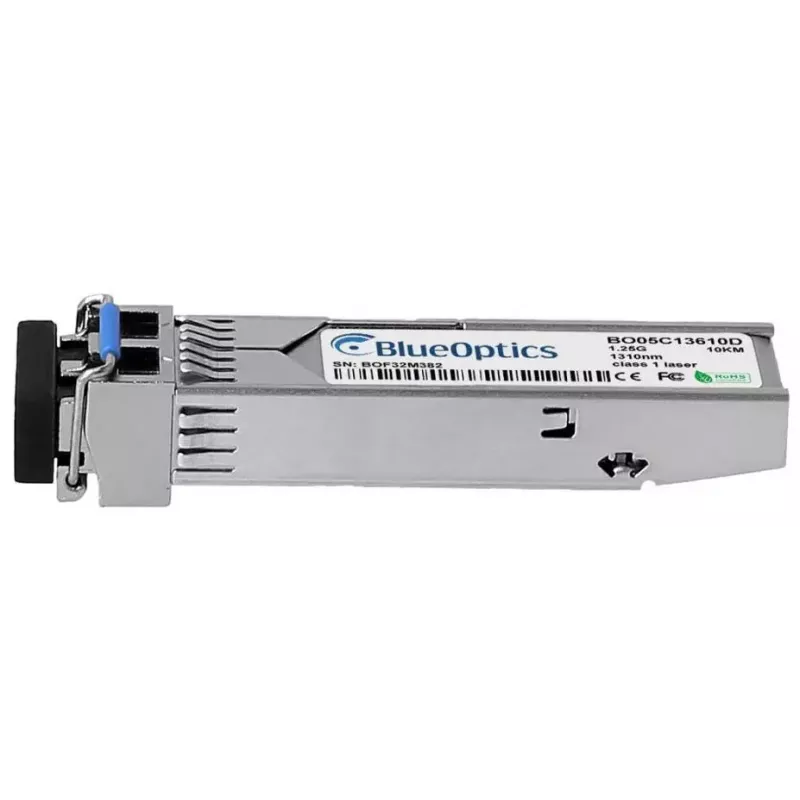

Optisko šķiedru raiduztvērēja modulis BlueOptics 1783-SFP1GLX-BO SFP 10000 m

BlueOptics 1783-SFP1GLX-BO ir vienmoda optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts ātrgaitas optiskajiem savienojumiem līdz 10 000 m attālumam. Modulis izmanto SFP saskarni alumīnija korpusā un sver aptuveni 20 g, padarot to kompaktu un piemērotu lietošanai dažādās tīkla ierīcēs, kas pieņem standarta SFP moduļus. Tas nodrošina 1000BASE-LX pārraides raksturlielumus ar LC duplekso savienojumu un ir paredzēts uzticamiem liela attāluma Ethernet, Fibre Channel over Ethernet vai SDH/SONET savienojumiem ar ātrumu līdz 1,25 Gbit/s.

Priekšrocības

Raiduztvērējs atbilst MSA saderīgajam SFP formas faktoram un LC dupleksā savienotāja standartiem, nodrošinot plašu saderību ar slēdžiem, maršrutētājiem, glabāšanas sistēmām un citām iekārtām, kas atbalsta standarta 1000BASE-LX SFP moduļus. Alumīnija korpuss nodrošina mehānisku aizsardzību un termisko stabilitāti, savukārt vieglais dizains atvieglo uzstādīšanu blīvās statīvu vidēs. Modulis atbalsta vienmoda optiskās šķiedras pārraidi 1310 nm viļņa garumā gan raidītāja, gan uztvērēja kanāliem, nodrošinot liela attāluma savienojamību bez uzņēmības pret elektromagnētiskiem traucējumiem.

Piemērots

• Liela attāluma Ethernet savienojumiem līdz 10 km
• Slēdžu un maršrutētāju savienošanai starp ēkām vai studentu pilsētiņās
• Glabāšanas tīkla (FCoE) savienojumiem un ātrgaitas augšupsaitēm
• SDH/SONET un citiem optiskajiem atpakaļpārraides lietojumiem

Galvenās specifikācijas

• Saskarnes veids: SFP (MSA saderīgs)
• Pārraides standarts: 1000BASE-LX (1,25 Gbit/s)
• Optiskās šķiedras veids: Vienmoda optiskā šķiedra
• Viļņa garums: 1310 nm (TX un RX)

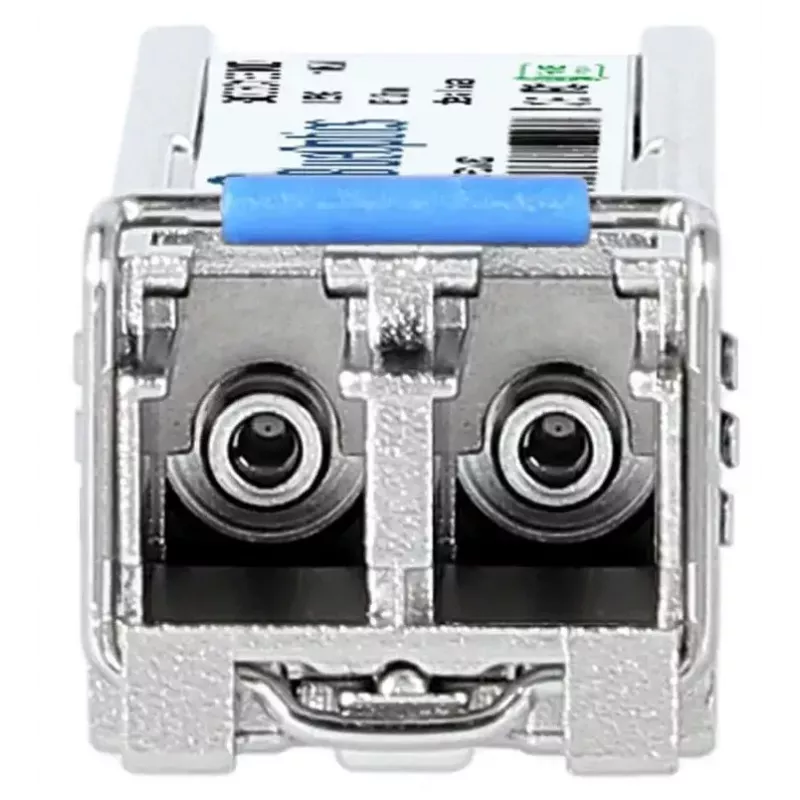

• Savienotājs: LC dupleksais
• Maksimālais sasniedzamais attālums: līdz 10 000 m
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0,02 kg

Lietošana

Ievietojiet BlueOptics SFP moduli saderīgas tīkla iekārtas brīvā SFP pieslēgvietā, līdz tas droši nofiksējas. Pievienojiet LC dupleksās vienmoda optiskās šķiedras savienotājvadus ar pareizu polaritāti modulim un attālajam raiduztvērējam vai sadales panelim. Pārliecinieties, vai pievienotā ierīce ir konfigurēta 1000BASE-LX darbībai un vai resursdatora aparatūrā ir iespējoti visi nepieciešamie automātiskās sarunu vai savienojuma iestatījumi. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), pēc nepieciešamības uzraugiet raiduztvērēja parametrus, izmantojot pārvaldības saskarni.

Ieteikumi

Izmantojiet kvalitatīvus vienmoda LC dupleksos savienotājvadus un tīrus savienotājus, lai saglabātu signāla integritāti. Pārbaudiet, vai resursdatora aparatūra atbalsta DDM/DOM, ja paļaujaties uz attālinātiem diagnostikas rādījumiem. Izvairieties no optiskās šķiedras locīšanas, pārsniedzot ražotāja norādītos minimālos liekuma rādiusus, un, rīkojoties ar moduli, ievērojiet ESD piesardzības pasākumus.
