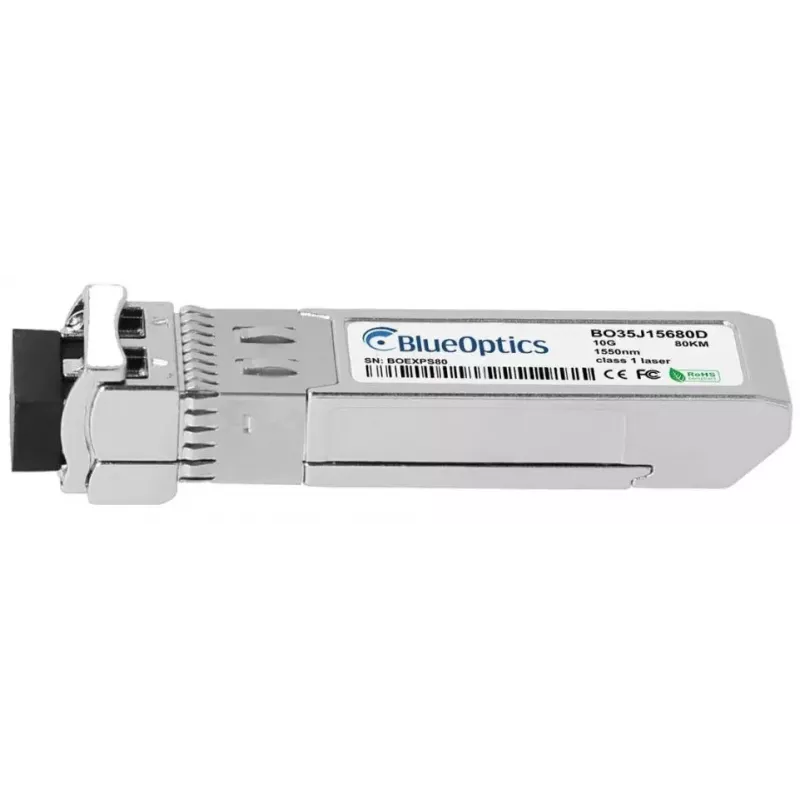

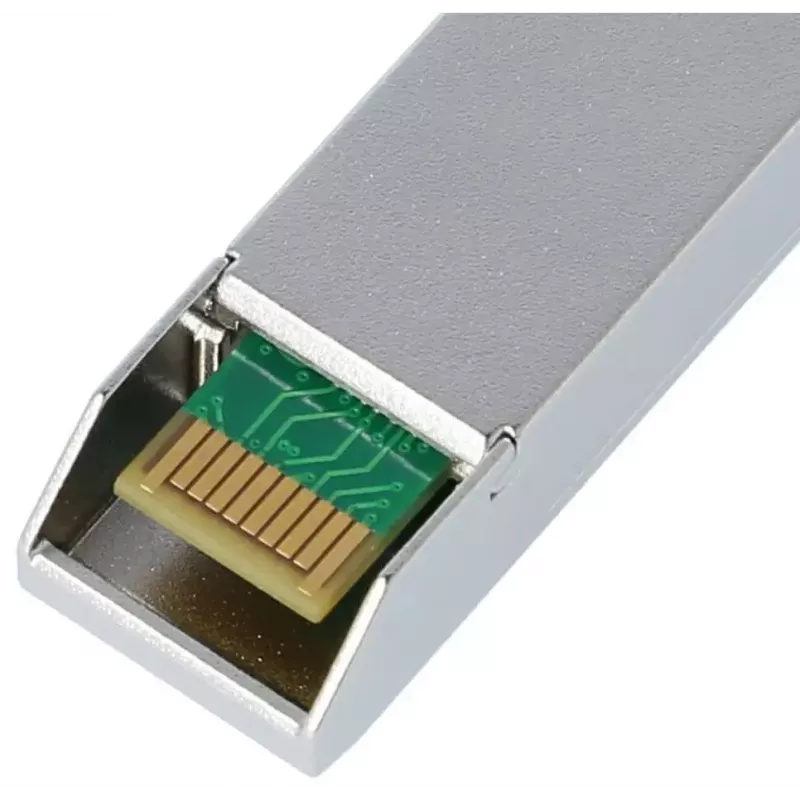

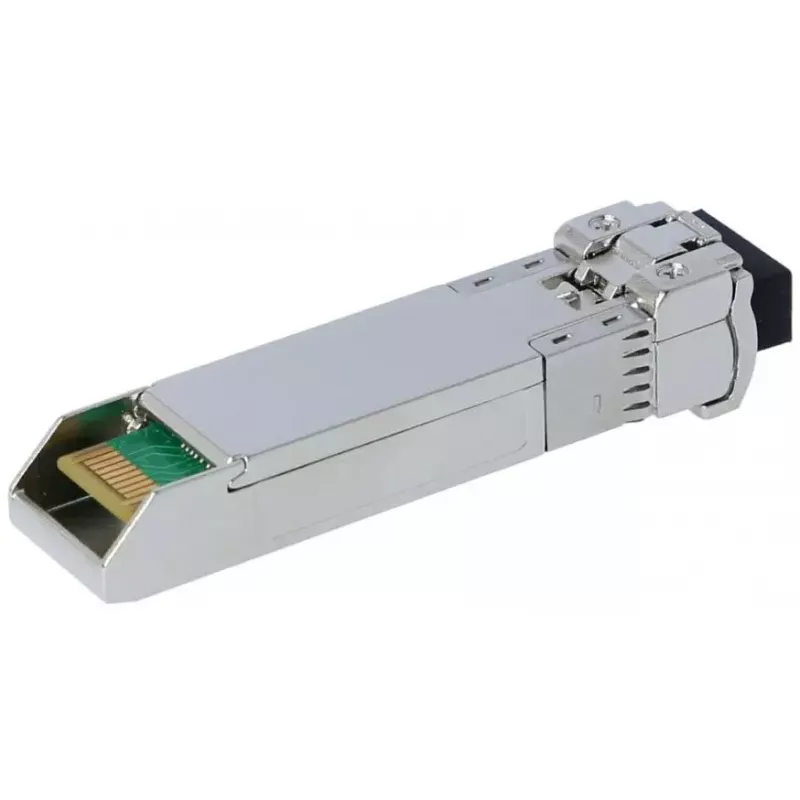

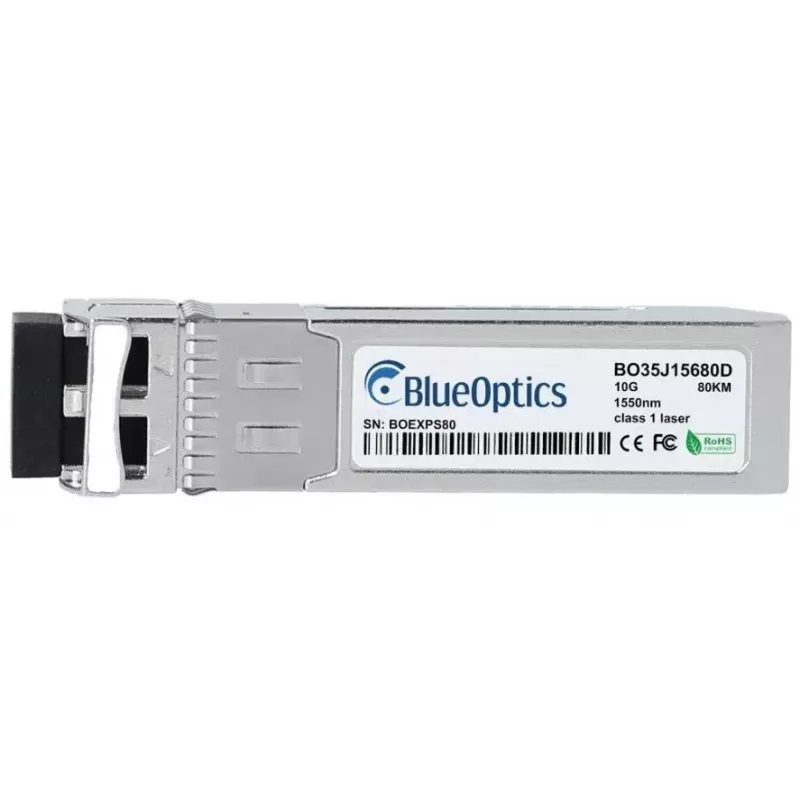

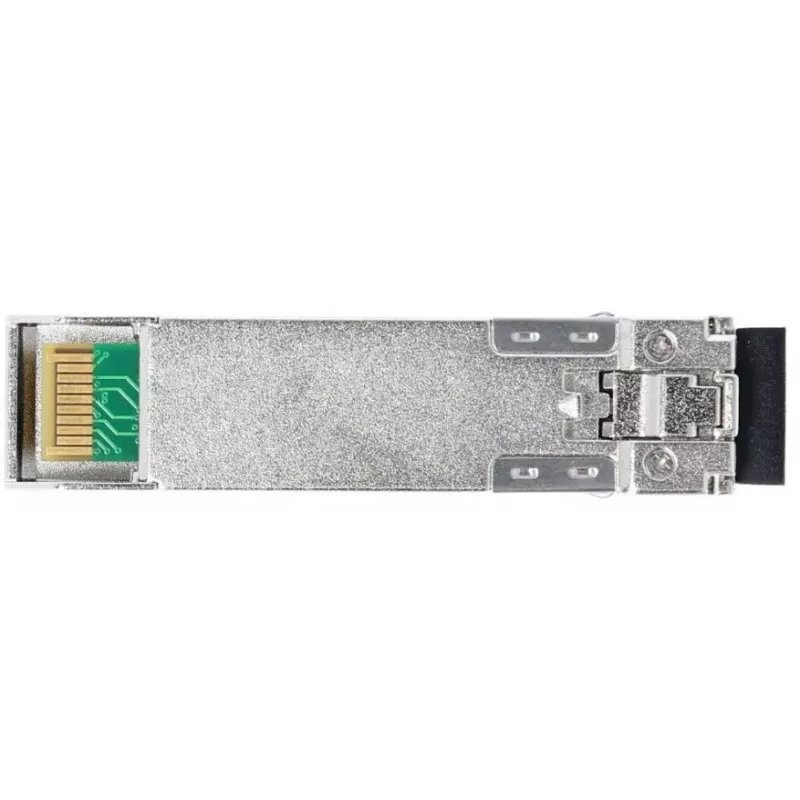

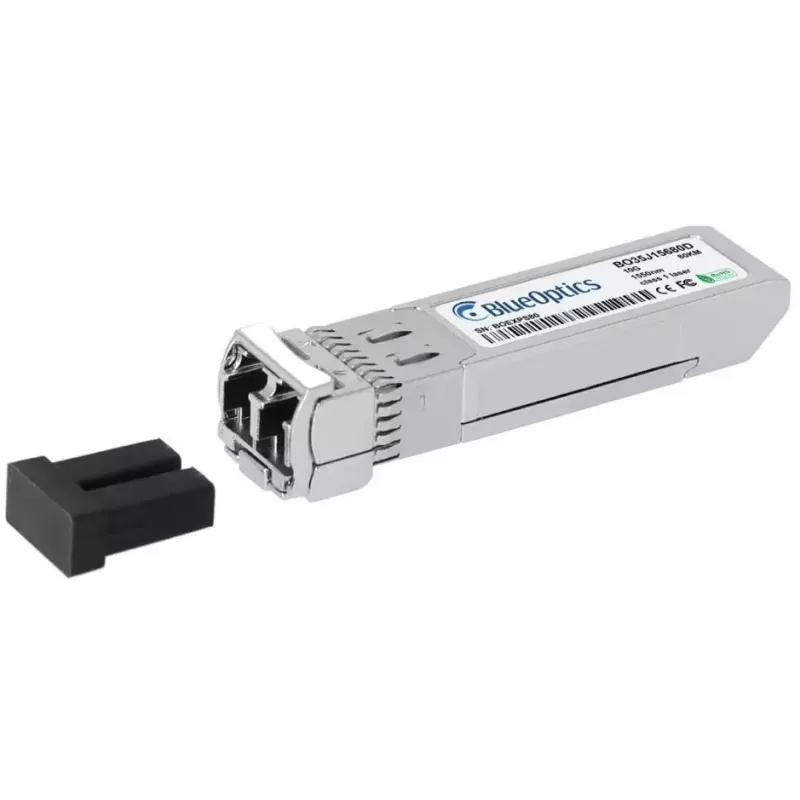

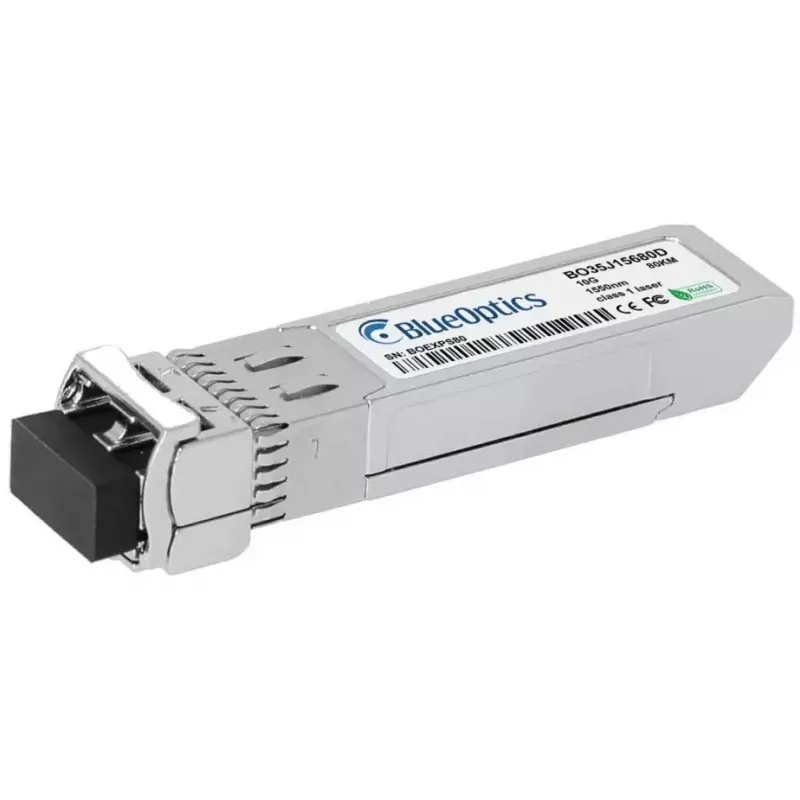

Optisko šķiedru raiduztvērēja modulis BlueOptics 3AL82019AA-BO SFP+ 80000 m

BlueOptics 3AL82019AA-BO SFP+ 80000 m ir optisko šķiedru raiduztvērēja modulis, kas paredzēts ātrgaitas vienmoda šķiedru savienojumiem līdz 80 000 metru attālumam. Tas izmanto SFP+ saskarni ar LC duplekso savienotāju un atbalsta 10 Gbit/s optisko pārraidi lielos attālumos. Modulim ir alumīnija korpuss un viegla konstrukcija, kas sver aptuveni 20 g, un tas ir paredzēts lietošanai saderīgā tīkla aparatūrā, kas pieņem MSA standartam atbilstošus SFP+ raiduztvērējus.

Priekšrocības

Šis raiduztvērējs nodrošina liela attāluma optisko savienojamību līdz 80 km ar vienlaicīgiem raidīšanas un uztveršanas kanāliem, izmantojot LC duplekso savienojumu. Tā SFP+ formas faktors nodrošina plašu saderību ar komutatoriem, maršrutētājiem, datu glabāšanas sistēmām un citām tīkla ierīcēm, kas atbilst MSA standartiem. Alumīnija korpuss piedāvā kompaktu, izturīgu risinājumu, savukārt vieglā konstrukcija vienkāršo apstrādi un uzstādīšanu. Digitālās diagnostikas uzraudzības (DDM/DOM) saderība ir pieejama, lai atbalstītu darbības parametru attālinātu uzraudzību, ja to atbalsta resursdatora aparatūra.

Piemērots

• Liela attāluma 10 Gbit/s Ethernet savienojumiem pa vienmoda šķiedru
• Datu centru komutatoru un maršrutētāju savstarpējai savienošanai ēku kompleksa vai pilsētas mēroga attālumos
• Datu glabāšanas tīklu augšupsaitēm un ātrgaitas rezerves savienojumiem
• Teritoriālajiem tīkliem un operatoru klases šķiedru savienojumiem, kam nepieciešamas LC dupleksās saskarnes

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais nominālais darbības attālums: līdz 80 000 m (80 km) pa vienmoda šķiedru
• Datu pārraides ātrums: 10 Gbit/s

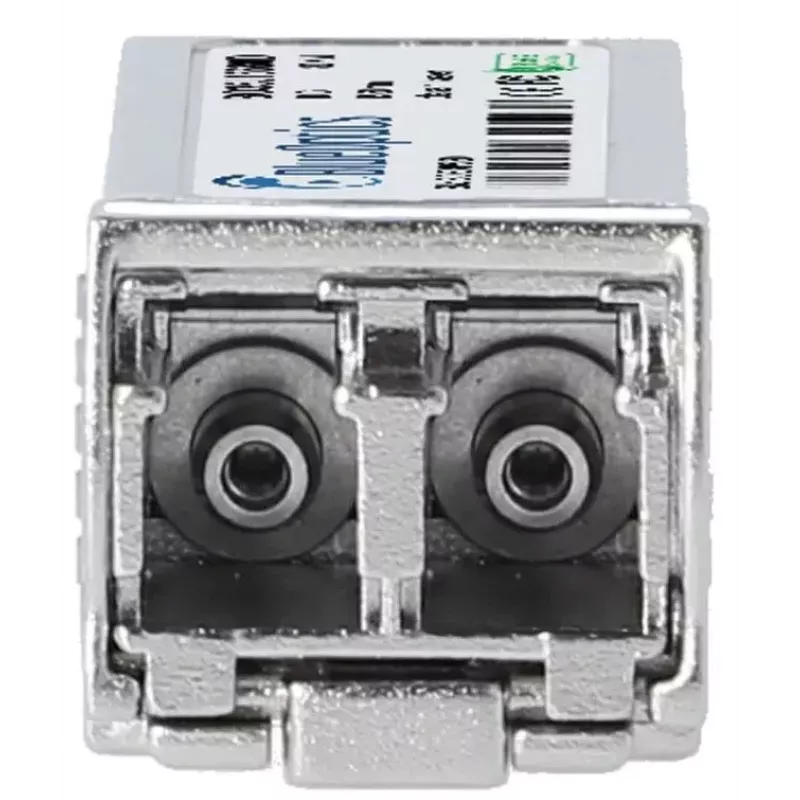

• Savienotājs: LC dupleksais
• Viļņa garums (raidīšana/uztveršana): 1550 nm (tipisks liela attāluma 10GBASE-ZR optikai)
• Korpusa materiāls un krāsa: alumīnijs / alumīnija krāsa
• Svars: aptuveni 0,02 kg
• Uzraudzība: digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts, ja to iespējo resursdators

Lietošana

Ievietojiet BlueOptics SFP+ raiduztvērēju saderīgas tīkla iekārtas SFP+ slotā, līdz tas droši nofiksējas. Pievienojiet atbilstošu vienmoda LC duplekso savienojošo kabeli starp raiduztvērējiem vai pie savienojumu paneļa, ievērojot pareizu raidīšanas/uztveršanas polaritāti. Pārliecinieties, ka resursdatora ierīce atbalsta liela attāluma 10G optiku un DDM/DOM, ja nepieciešama diagnostikas uzraudzība. Ievērojiet iekārtas ražotāja norādījumus par SFP+ moduļu iespējošanu un pārbaudiet savienojuma statusu, izmantojot resursdatora pārvaldības saskarni.

Ieteikumi

Izmantojiet vienmoda šķiedru kabeļus un LC dupleksos savienotājus, kas paredzēti liela attāluma 10G pārraidei; pārbaudiet saderību ar tīkla ierīces ražotāju un pēc uzstādīšanas pārbaudiet savienojumus. Lai nodrošinātu uzticamu diagnostiku, pārliecinieties, ka resursdators atbalsta DDM/DOM, un uzraugiet ziņotos parametrus, piemēram, lāzera izejas jaudu, uztverto signāla līmeni un temperatūru.
