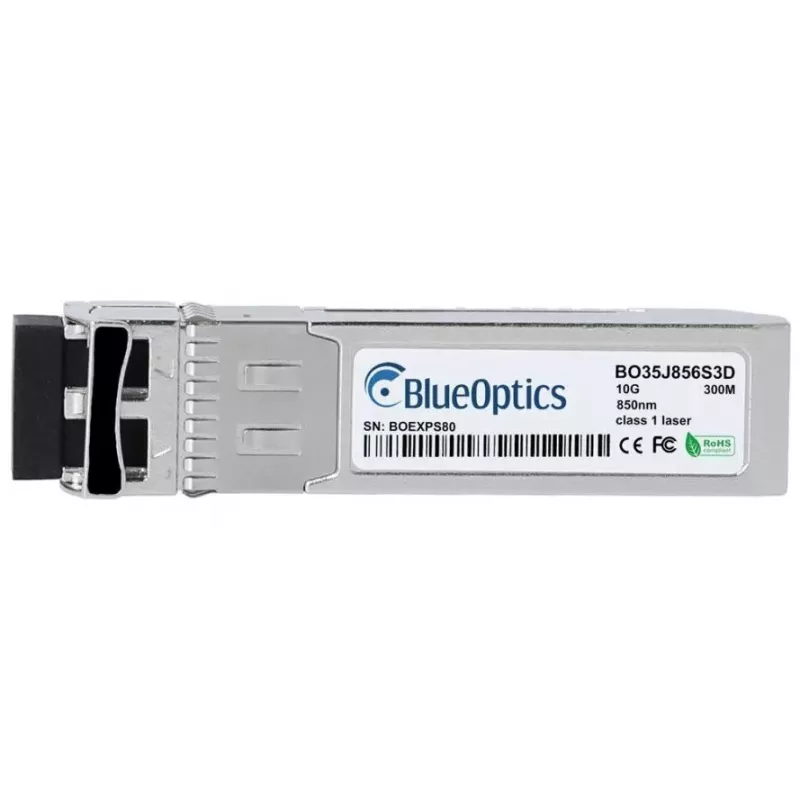

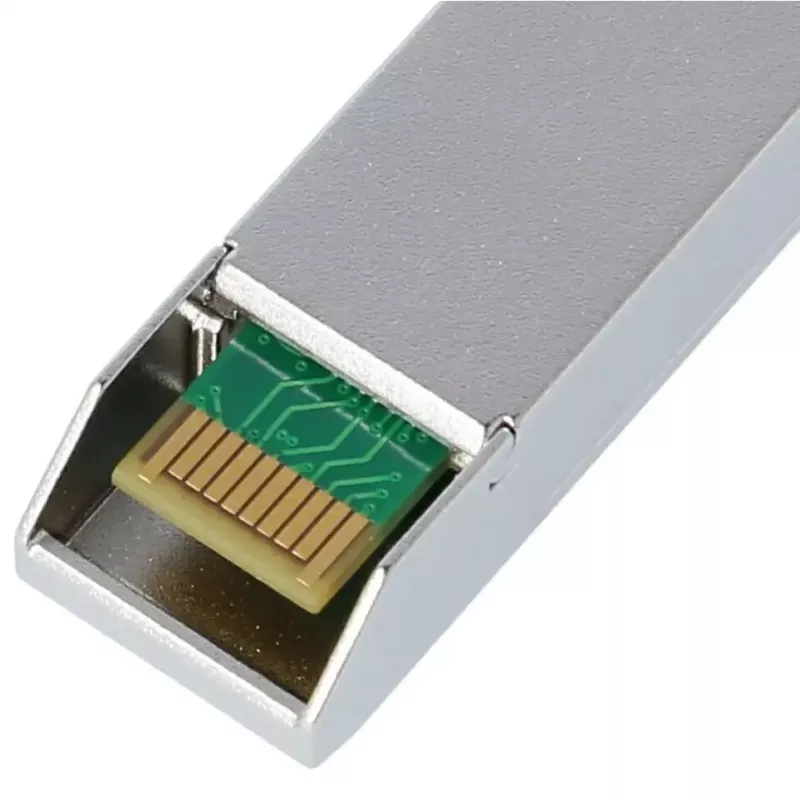

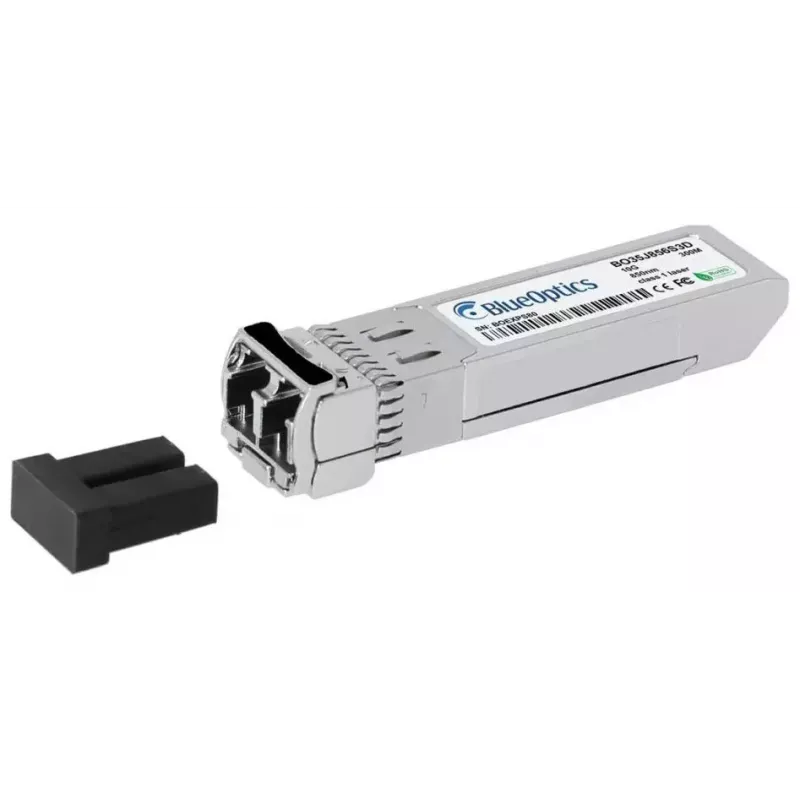

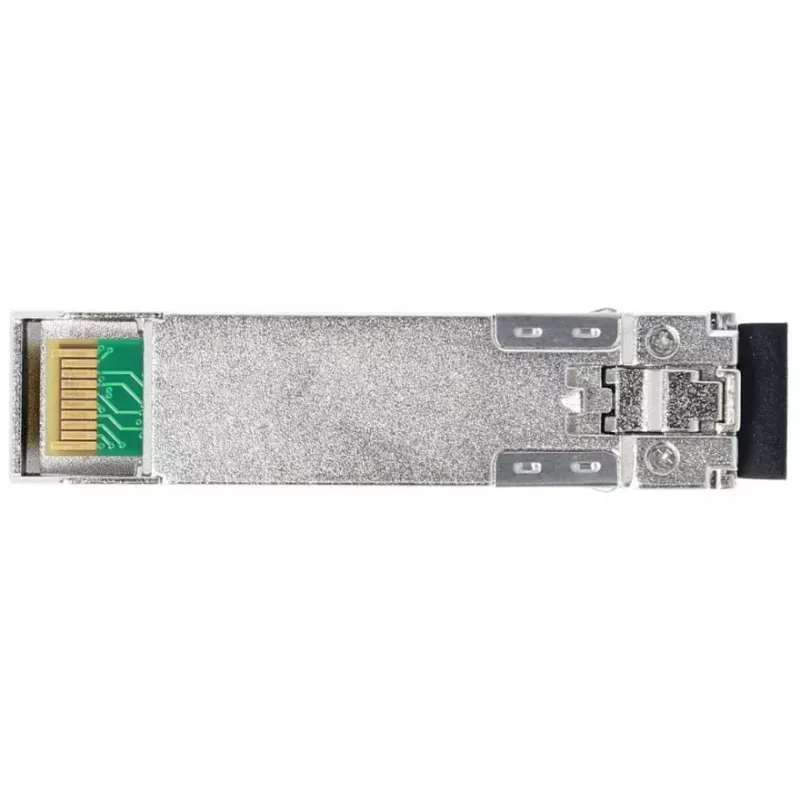

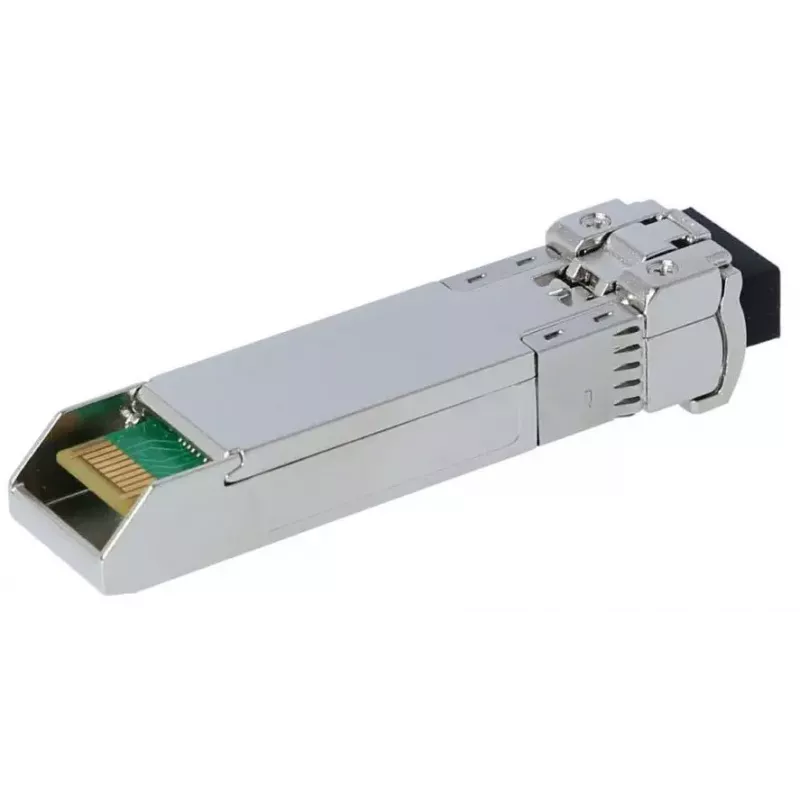

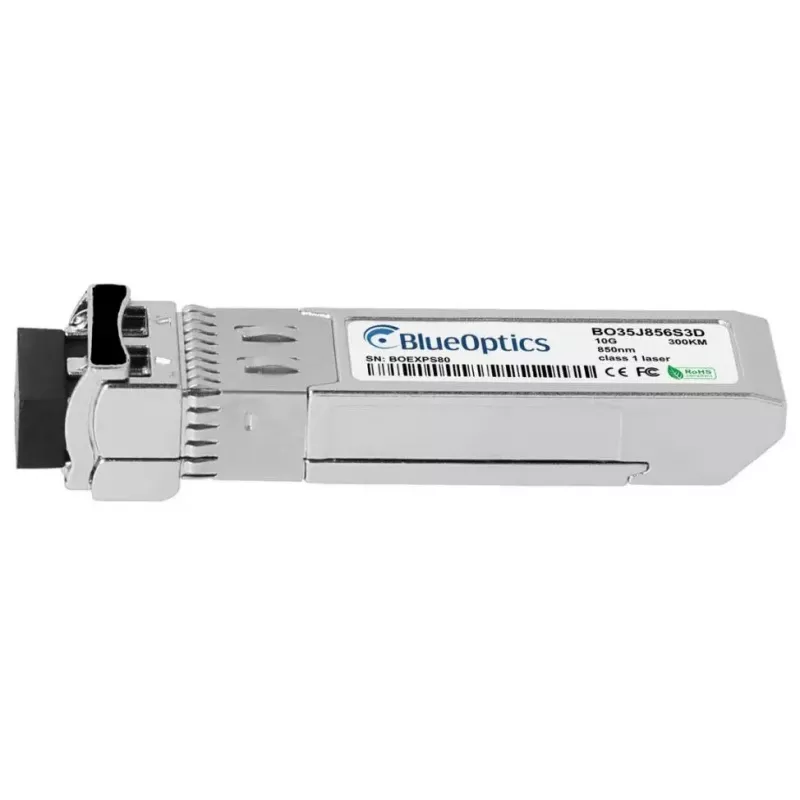

Optisko šķiedru raiduztvērēja modulis BlueOptics LSP441-BO SFP+ 300m

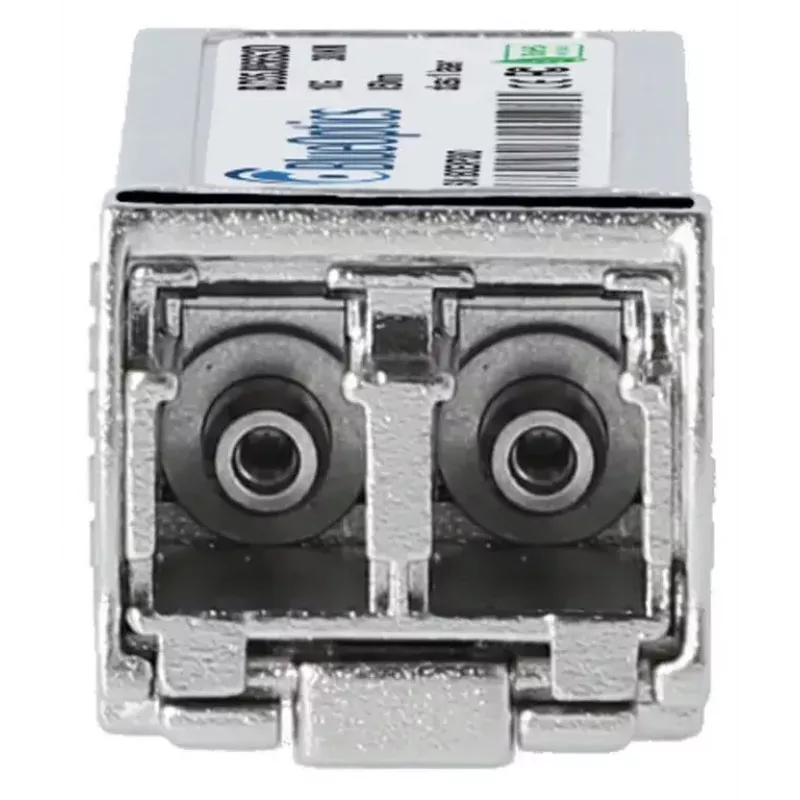

BlueOptics LSP441-BO SFP+ 300m ir optisko šķiedru raiduztvērēja modulis, kas paredzēts 10GBASE-SR īsa attāluma daudzmodu savienojumiem. Ievietots alumīnija korpusā un sver aptuveni 20 gramus, modulis nodrošina optisko pārraidi un uztveršanu pie 850 nm, izmantojot LC duplex savienotāju, un atbilst MSA formas faktora un elektriskās saskarnes konvencijām SFP+ portiem. Tas ir paredzēts izvietošanai slēdžos, maršrutētājos, datu glabāšanas sistēmās un citās tīkla ierīcēs, kas pieņem SFP+ raiduztvērējus un atbalsta 10 Gbit/s daudzmodu darbību līdz 300 metriem.

Priekšrocības

Modulis atbalsta 10 Gbit/s datu pārraides ātrumu pa daudzmodu šķiedru un izmanto standarta LC duplex savienotājus divvirzienu optiskajai signalizācijai. Tā kompaktais SFP+ formas faktors un alumīnija korpuss apvieno mazu svaru ar mehānisku izturību stacionārai un modulārai tīkla iekārtai. Būvēts un pārbaudīts atbilstoši MSA saderīgām specifikācijām, raiduztvērējs ietver digitālo diagnostikas uzraudzību (DDM/DOM), ja resursdatora aparatūra nodrošina nepieciešamo saskarni, nodrošinot attālinātu barošanas sprieguma, lāzerstrāvu, optiskās jaudas un temperatūras uzraudzību. Konstrukcija fokusējas uz savietojamību ar izplatītām tīkla platformām un paredzamu darbības laiku.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet BlueOptics LSP441-BO pieejamā SFP+ slotā tīkla ierīcē, ievērojot ierīces ražotāja norādījumus par karsto nomaiņu vai ievietošanu. Savienojiet atbilstošu LC duplex daudzmodu ielāpu kabeli starp raiduztvērēju un attiecīgo portu attālajā raiduztvērējā vai ielāpu panelī. Pārliecinieties, ka resursdatora ierīces programmaparatūra vai draiveris atpazīst MSA saderīgus SFP+ moduļus, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM piekļuvi sistēmas pārvaldības saskarnē, lai uzraudzītu darbības parametrus. Ievērojiet standarta ESD piesardzības pasākumus apstrādes laikā un izvairieties pieskarties optiskajai saskarnei; glabājiet aizsargvāciņus uz savienotāja, kad to neizmanto.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru optimālam sasniedzamībai un veiktspējai pie 10 Gbit/s, un pirms nodošanas ekspluatācijā pārbaudiet savienojuma budžetu un savienotāju tīrību. Apstipriniet, ka mērķa aparatūra atbalsta DDM/DOM, ja nepieciešama attālināta diagnostika, un izvēlieties augstas kvalitātes šķiedru ielāpu vadus un savienotājus, lai uzturētu zemu ievades zudumu un nemainīgu veiktspēju.
