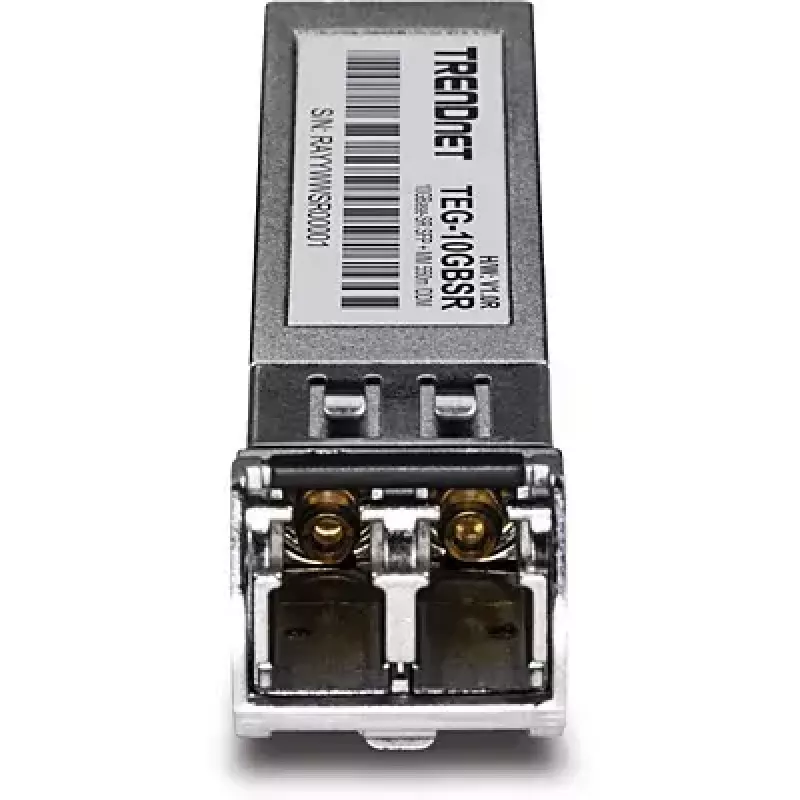

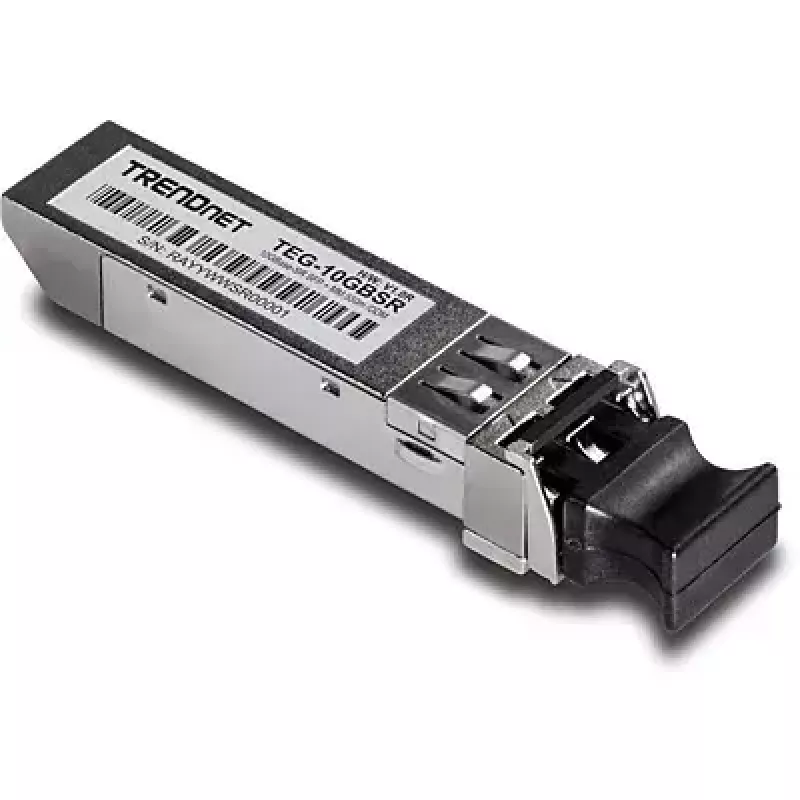

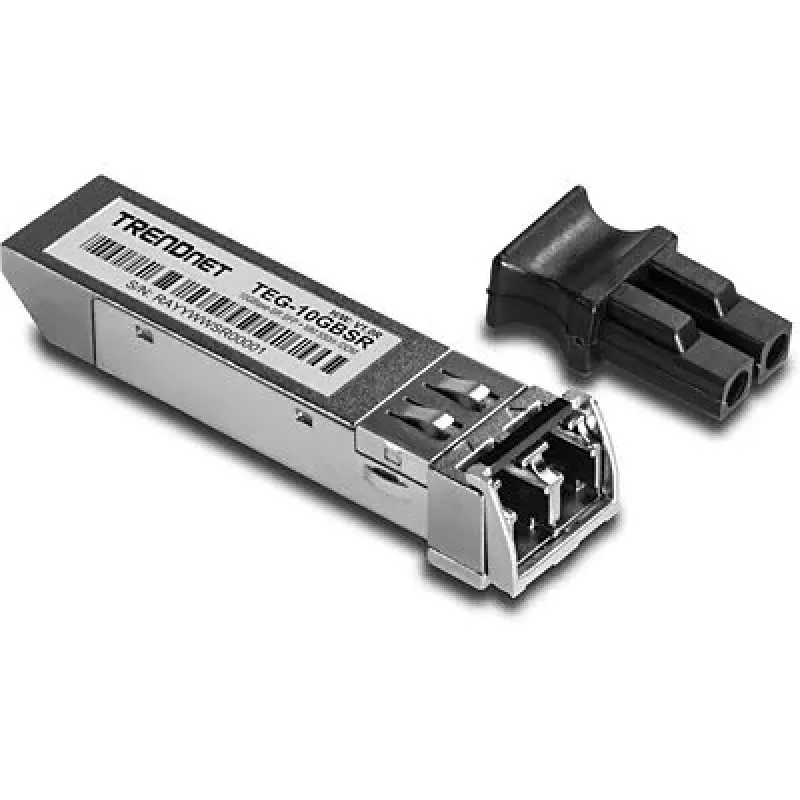

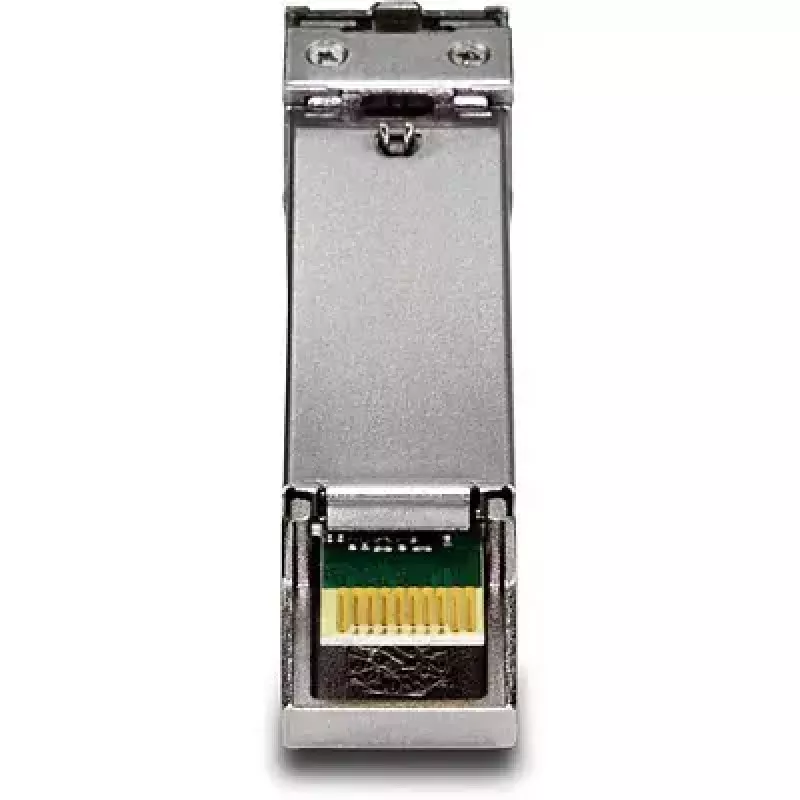

Optisko šķiedru raiduztvērēja modulis Trendnet TEG-10GBSR

Trendnet TEG-10GBSR ir karstās pieslēgšanas 10GBASE-SR SFP+ daudzmodu optiskais raiduztvērējs, kas paredzēts MSA saderīgiem SFP+ slotiem. Darbojoties ar 850 nm viļņa garumu, modulis atbalsta līdz pat 10,5 Gbps caurlaidspēju un optiskos savienojumus līdz 550 metriem, izmantojot LC duplekso savienotāju. Tas nodrošina digitālo diagnostikas uzraudzību (DDM), lai ziņotu par galvenajiem parametriem, piemēram, raidīšanas/uztveršanas jaudu, temperatūru un barošanas spriegumu. Raiduztvērējs izmanto vienu 3,3 V barošanas avotu un ir paredzēts darbībai temperatūrā no 0 līdz 70 °C.

Priekšrocības

TEG-10GBSR piedāvā karstās pieslēgšanas ērtības vienkāršai uzstādīšanai un nomaiņai, neizslēdzot aprīkojumu. Tā daudzmodu 850 nm konstrukcija atbalsta īsa attāluma 10 Gbps savienojumus līdz 550 m, vienlaikus saglabājot zemu enerģijas patēriņu un kompaktus izmērus. Integrētā DDM nodrošina optisko un elektrisko parametru attālinātu uzraudzību uzticamai tīkla pārvaldībai.

Piemērots

• 10 Gbps augšupsaitēm un serveru savienojumiem datu centros
• Īsa attāluma daudzmodu optiskajiem savienojumiem universitātes pilsētiņu un ēku mugurkaula tīklos
• MSA saderīgiem SFP+ portiem slēdžos, maršrutētājos un NIC

Galvenās specifikācijas

• Formas faktors: SFP+ (karstā pieslēgšana)
• Standarts: 10GBASE-SR, atbilst SFF-8431/8432/8472, FC-PI-4, 10G FC, IEEE 802.3ae
• Viļņa garums: 850 nm (daudzmodu)
• Maksimālais datu pārraides ātrums: līdz 10,5 Gbps (modulis atbalsta 10G darbību; produkta datos norādīts 10000 Mbit/s)
• Maksimālais attālums: līdz 550 m (daudzmodu)
• Savienotāja tips: LC dupleksais
• Diagnostika: digitālā diagnostikas uzraudzība (DDM)
• Barošanas avots: viens 3,3 V
• Darba temperatūra: 0 līdz 70 °C
• Izmēri (P×D×A): 14,8 × 56,5 × 11,8 mm
• Svars: 0,022 kg

Kā lietot

Pārliecinieties, ka resursierīcei ir MSA saderīgs SFP+ slots un tā atbalsta 10GBASE-SR raiduztvērējus. Kad ierīce ir ieslēgta vai izslēgta (karstā pieslēgšana), izlīdziniet LC savienotāju un ievietojiet raiduztvērēju slotā, līdz tas nofiksējas. Savienojiet daudzmodu optiku, izmantojot LC dupleksos savienojošos kabeļus, ar raiduztvērēja pieslēgvietām. Pārbaudiet savienojuma statusu resursierīcē un izmantojiet DDM ziņojumus, izmantojot resursierīces pārvaldības saskarni, lai pārbaudītu raidīšanas/uztveršanas jaudu, temperatūru un spriegumu.

Ieteikumi

Izmantojiet daudzmodu OM3/OM4 optiku, lai nodrošinātu uzticamus 10 Gbps savienojumus līdz norādītajam 550 m attālumam; izvairieties no optikas locīšanas, pārsniedzot ražotāja norādītās liekuma rādiusa robežas, un aizsargājiet savienotājus no putekļiem. Ja resursierīce piemēro ražotāja specifiskas raiduztvērēju pārbaudes, apstipriniet saderību ar sava slēdža vai NIC pārdevēju.
