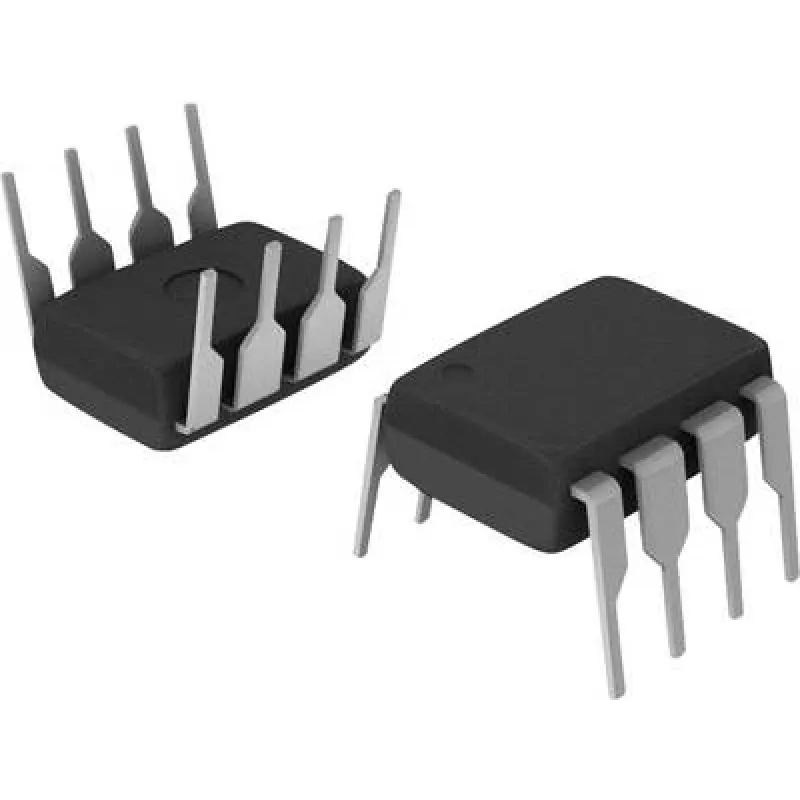

Optocoupler gate driver BROADCOM ACPL-4800-000E DIP-8 Push-Pull Totem-Pole līdzstrāvas

BROADCOM ACPL-4800-000E ir optocoupler vārtu draiveris DIP-8 korpusā ar push-pull (totem-pole) līdzstrāvas izejas pakāpi, kas izstrādāts, lai nodrošinātu galvanisko izolāciju starp vadības loģiku un jaudas pārslēgšanas pakāpēm. Tas nodrošina izolētus vadības signālus jaudas tranzistoriem un IGBT slēdžu lietojumos un atbalsta gan zemsprieguma, gan augstsprieguma puses vārtu vadības topoloģijas, ja tiek izmantotas atbilstošas ārējās komponentes. Ierīce ir piemērota lietošanai motoru piedziņās, slēdža režīma barošanas blokos, invertoros un citos lietojumos, kur nepieciešama uzticama izolācija un ātras vārtu pārejas.

Priekšrocības

ACPL-4800-000E integrē totem-pole izejas pakāpi efektīvai push-pull vadībai, piedāvājot kontrolētu izejas vadības stiprumu un samazinātu ārējo komponenšu skaitu salīdzinājumā ar diskrētiem izolācijas risinājumiem. Tā DIP-8 caurumu montāžas korpuss ļauj viegli izveidot prototipus un nomainīt mantotajās platēs, savukārt optiski izolētā ieeja nodrošina galvanisko atdalīšanu starp vadības shēmām un jaudas ierīcēm, uzlabojot sistēmas drošību un samazinot zemes cilpu traucējumus. Ierīce atbalsta ātru pārslēgšanos, kas piemērota vidēja ātruma vārtu vadības uzdevumiem, un nodrošina prognozējamus elektriskos raksturlielumus tipiskos darbības apstākļos.

Piemērots

• Jaudas MOSFET un IGBT vārtu vadībai motoru kontrolleros
• Izolētām draivera pakāpēm slēdža režīma barošanas blokos
• Invertoru vārtu vadībai atjaunojamās enerģijas un UPS sistēmās
• Vispārējai izolācijai starp loģikas līmeņa kontrolleriem un jaudas pakāpēm

Galvenās specifikācijas

• Korpusa veids: DIP-8 caurumu montāžai
• Izejas pakāpe: push-pull (totem-pole) līdzstrāvas
• Izolācijas metode: optiskā galvaniskā izolācija
• Paredzētā funkcija: vārtu vadība jaudas tranzistoriem un IGBT
• Pārslēgšanās piemērotība: vidēja ātruma vārtu pārejas
• Ieejas veids: ar LED darbināma optocoupler ieeja

Lietošana

Ievietojiet ACPL-4800-000E saderīgā DIP-8 ligzdā vai pielodējiet to caurumu montāžas PCB pēdās, ievērojot ierīces spraudņu izvietojumu un ieteicamo polaritāti ieejas LED. Pievienojiet ieejas LED vadības loģikai caur atbilstošu strāvu ierobežojošu rezistoru. Izejas pusē nodrošiniet nepieciešamās barošanas kopnes un pievienojiet totem-pole izejas mērķa jaudas tranzistora vai IGBT vārtiem, pievienojot vārtu rezistorus vai Miller kompensācijas komponentes, ja nepieciešams konkrētajai jaudas ierīcei un pārslēgšanās ātrumam. Nodrošiniet atbilstošus līdes un klīrensa attālumus uz PCB, lai saglabātu izolācijas integritāti, un ievērojiet termiskās pārvaldības praksi, kas piemērota jūsu lietojumam.

Ieteikumi

Izmantojiet ieteicamos ieejas strāvas līmeņus, lai uzturētu uzticamu LED aktivizēšanu, un ievērojiet ierīces absolūtos maksimālos nominālus. Vadot ierīces ar lielu vārtu lādiņu, izvēlieties piemērotus vārtu rezistorus un apsveriet ārēju buferizāciju vai līmeņa pārveidošanu, ja nepieciešams. Pārbaudiet izolācijas prasības un uzturiet atdalīšanu starp vadības un jaudas zemēm; novietojiet atsaistes kondensatorus tuvu ierīces barošanas spraudņiem, lai samazinātu pārslēgšanās troksni un uzlabotu stabilitāti.
