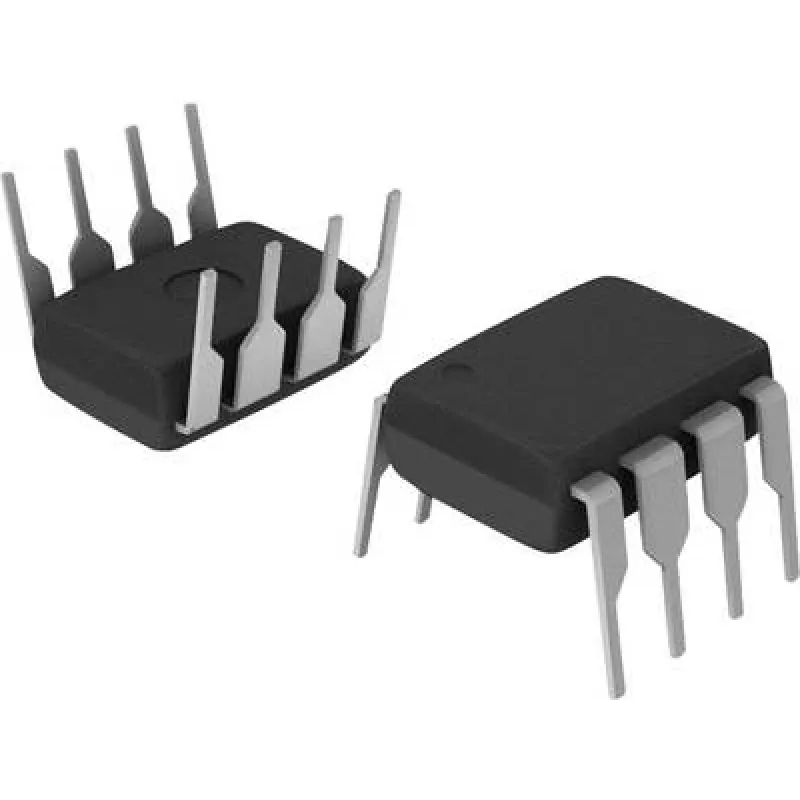

Optocoupler Gate Driver BROADCOM HCPL-3120-000E DIP-8 Push-Pull/Totem-Pole AC/DC

BROADCOM HCPL-3120-000E ir optrona vārtejas draiveris DIP-8 korpusā, kas nodrošina galvanisko izolāciju starp vadības loģiku un jaudas tranzistoru vārtiem. Aprīkots ar push-pull (totem-pole) izejas pakāpi, tas atbalsta gan maiņstrāvas, gan līdzstrāvas lietojumus, kur nepieciešama izolēta vārtejas vadība un ātra pārslēgšanās. Ierīce apvieno LED ieeju un tranzistora izeju ar iebūvētu vadības spēju, nodrošinot drošu IGBT, MOSFET un citu jaudas slēdžu vadību, vienlaikus aizsargājot jutīgās vadības shēmas no augstiem spriegumiem un pārejas procesiem.

Priekšrocības

HCPL-3120-000E piedāvā elektrisko izolāciju, lai samazinātu zemes cilpu problēmas un uzlabotu drošību jaudas ķēdēs. Tā totem-pole izeja nodrošina definētus vadības līmeņus ātrākai jaudas ierīču ieslēgšanai un izslēgšanai, samazinot pārslēgšanās zudumus. Iepakots DIP-8 korpusā, tas ir piemērots caurumu montāžai un prototipēšanai. Ierīce uzlabo vadības puses trokšņu imunitāti un palīdz aizsargāt mikrokontrollerus un loģikas draiverus no augstsprieguma pārspriegumiem un kopējā režīma traucējumiem.

Piemērots

• IGBT izolētai vārtejas vadībai
• MOSFET vārtejas vadībai invertoru un pārveidotāju ķēdēs
• Barošanas avotu un motoru vadības ķēdēm
• Vadības loģikas aizsardzībai no augstsprieguma pārejas procesiem
• Caurumu montāžas prototipēšanai un maza mēroga ražošanas platēm

Galvenās specifikācijas

• Korpusa tips: DIP-8 caurumu montāžai
• Izejas pakāpe: push-pull (totem-pole) draiveris
• Izolācija: optiskā galvaniskā izolācija starp ieeju un izeju
• Piemērots maiņstrāvas un līdzstrāvas vārtejas vadības lietojumiem
• Paredzēts jaudas tranzistoru, piemēram, IGBT un MOSFET, vadībai
• Ieeja: ar LED darbināma ieejas shēma, saderīga ar loģikas līmeņa signāliem

Kā lietot

Pievienojiet LED ieeju vadības loģikai caur atbilstošu strāvu ierobežojošu rezistoru, ievērojot pareizo polaritāti. Uzmontējiet DIP-8 korpusu uz iespiedplates vai piemērotā ligzdā, lai nodrošinātu drošu caurumu savienojumu. Nodrošiniet atsevišķus barošanas un atsauces savienojumus izejas pusei, kā noteikts lietojumā, un ievērojiet atbilstošus izolācijas ceļus un klīrensa attālumus atbilstoši sistēmas spriegumam. Izmantojiet push-pull izejas, lai vadītu mērķa jaudas tranzistora vārtus, rūpīgi izvēloties vārtejas rezistorus un slāpēšanas elementus, lai sasniegtu vēlamo pārslēgšanās ātrumu un ierobežotu pārsvārsti.
