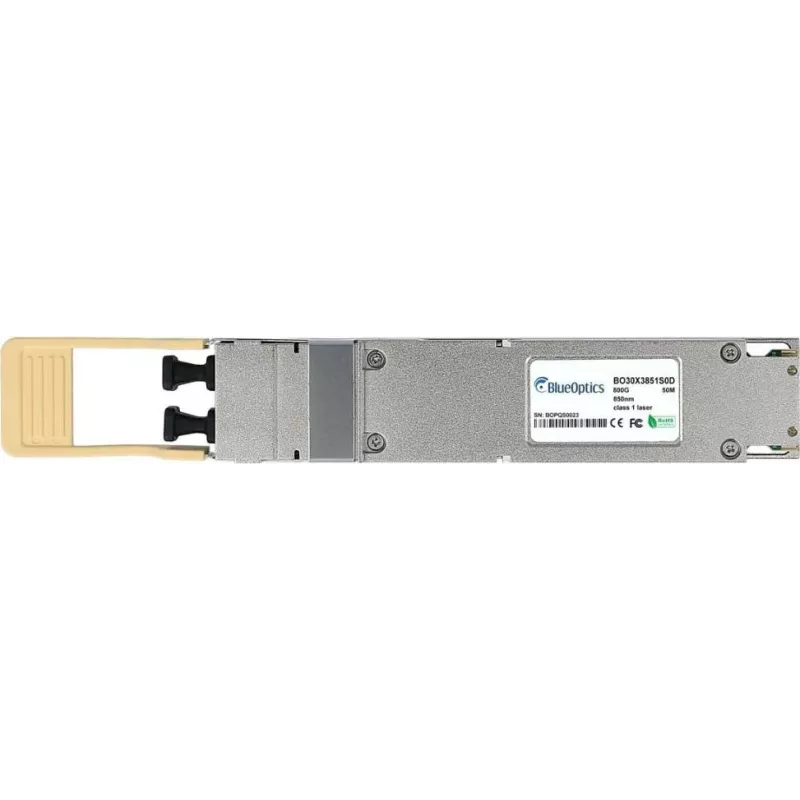

OSFP raiduztvērējs BlueOptics 980-9I510-00NS00-BO, divu portu MPO-MTP-12/APC, 2x400GBASE-SR4, 850nm, 50m, DDM

BlueOptics OSFP raiduztvērējs 980-9I510-00NS00-BO ir kompakts, divu portu optiskais modulis, kas paredzēts īsa attāluma daudzmodu šķiedru savienojumiem datu centros un augstas veiktspējas agregācijas vidēs. Tas nodrošina divus neatkarīgus 400GBASE‑SR4 portus (kopējā caurlaidspēja 800G) caur MPO/MTP‑12 APC savienotājiem pie 850 nm viļņa garuma, atbalstot OM3/OM4 daudzmodu šķiedru attālumus līdz 50 metriem. Modulim ir rievots augšējais korpuss pasīvai siltuma izkliedei, un tas atbalsta digitālo diagnostikas uzraudzību (DDM), lai reāllaikā ziņotu par statusu un savienojuma parametriem. Darbojoties temperatūras diapazonā no 0°C līdz +70°C, šis OSFP raiduztvērējs ir saderīgs ar norādīto NVIDIA daļu un paredzēts blīvām, augstas caurlaidspējas instalācijām, kur nepieciešami uzticami īsa attāluma optiskie starpsavienojumi.

Priekšrocības

Raiduztvērējs apvieno divus 400G kanālus vienā OSFP formas faktorā, lai maksimāli palielinātu portu blīvumu, vienlaikus saglabājot atsevišķus datu plūsmas kanālus elastīgai agregācijai. MPO‑MTP‑12/APC savienojamība nodrošina pareizu šķiedru polaritāti un zemu atstarojumu daudzmodu saitēm. Integrētais DDM nodrošina optiskās jaudas, temperatūras un citu diagnostikas parametru uzraudzību, lai atbalstītu proaktīvu apkopi. Rievotais korpuss palielina siltuma izkliedi bez aktīvas dzesēšanas, nodrošinot stabilu darbību tipiskos datu centru apkārtējās vides apstākļos.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Uzstādiet OSFP raiduztvērēju saderīgā OSFP portā slēdzī vai maršrutētājā, ievērojot resursiekārtas ražotāja norādījumus par ievietošanu un apstrādi. Pievienojiet daudzmodu šķiedru kabeļus, kas aprīkoti ar MPO/MTP‑12 APC savienotājiem, moduļa diviem portiem, nodrošinot pareizu savienotāju izlīdzināšanu un drošu fiksāciju. Pārbaudiet savienojuma statusu, izmantojot resursierīces interfeisu un moduļa DDM rādījumus, lai apstiprinātu optisko jaudu un signāla integritāti. Izmantojiet atbilstošu kabeļu pārvaldību, lai uzturētu liekuma rādiusu un izvairītos no pārmērīga sprieguma uz savienotājiem.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet OM3 vai OM4 daudzmodu šķiedru komplektus, kas sertificēti 850 nm viļņa garumam un paredzēti 400G lietojumiem. Ievērojiet šķiedru garuma ierobežojumu līdz norādītajiem 50 m un ievērojiet labāko praksi attiecībā uz MPO/MTP polaritāti un APC gala virsmu tīrīšanu pirms savienošanas. Regulāri pārraugiet DDM parametrus, lai atklātu jaudas novirzes vai temperatūras pārsniegumus, un pārliecinieties, ka resursiekārtas programmaparatūra atbalsta OSFP moduļus, kas ir saderīgi ar norādīto daļu.
