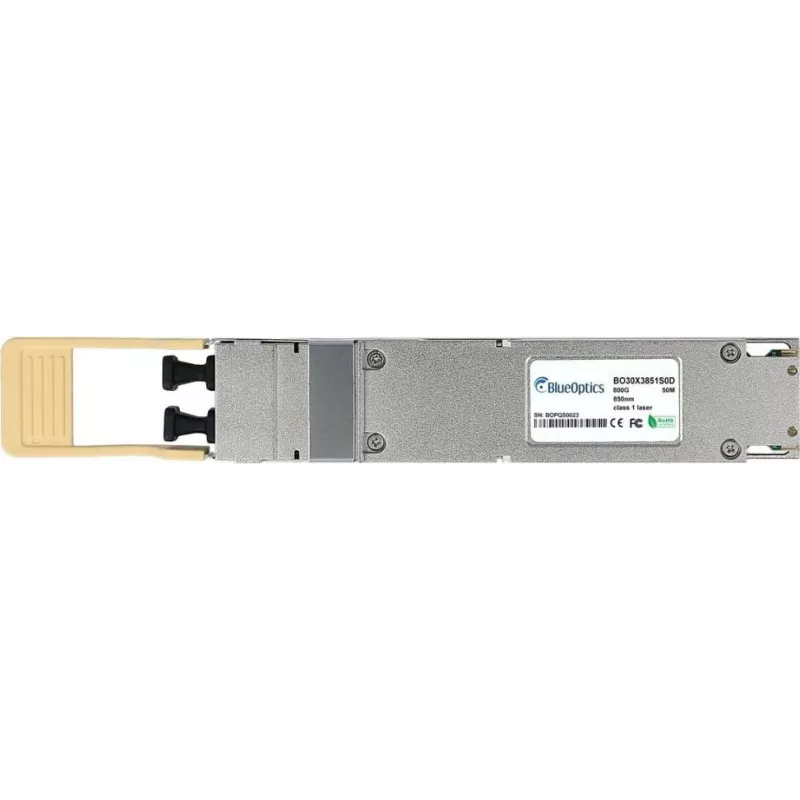

OSFP raiduztvērējs BlueOptics 980-9I510-F4NS00 divportu MPO-MTP-12/APC 2×400GBASE-SR4 850nm 50m DDM

BlueOptics 980-9I510-F4NS00 ir saderīgs OSFP optiskais raiduztvērējs, kas paredzēts īsa attāluma, augsta blīvuma datu centru starpsavienojumiem. Divportu modulis atbalsta 2×400GBASE-SR4 pārraidi pa daudzmodu optisko šķiedru ar viļņa garumu 850 nm saitēm līdz 50 metriem. Raiduztvērējam ir MPO–MTP-12/APC savienotāja saskarnes, ar ribiņām veidots augšējais korpuss uzlabotai siltumizolācijai, darba temperatūras diapazons no 0°C līdz +70°C un integrēta digitālā diagnostikas uzraudzība (DDM) reāllaika stāvokļa un signālu parametru paziņošanai.

Priekšrocības

BlueOptics OSFP raiduztvērējs nodrošina kompaktu divportu risinājumu, kas dod iespēju iegūt divus 400G kanālus no viena moduļa, samazinot portu blīvumu un kabeļu sistēmas sarežģītību apkopošanas un mugurkaula komutatoru izvietojumos. Tā MPO–MTP-12/APC savienojamība nodrošina saderību ar standarta daudzmodu MPO maģistrālajiem kabeļiem, kamēr ribotais korpuss palīdz pasīvai siltuma izkliedēšanai drošai darbībai norādītajā temperatūras diapazonā. Integrētā DDM piedāvā nepārtrauktu optiskās jaudas, temperatūras un barošanas sprieguma uzraudzību, lai atbalstītu darbības pārskatāmību un traucējummeklēšanu.

Piemērots

Galvenās specifikācijas

Kā lietot

Instalējiet OSFP moduli saderīgā OSFP resursdatora slotā saskaņā ar komutatora vai maršrutētāja pārdevēja norādījumiem, pārliecinoties, ka modulis ir pilnībā iesēdināts un nofiksēts. Pieslēdziet daudzmodu MPO maģistrālos kabeļus ar MTP-12/APC galiem raiduztvērēja portiem, ievērojot pareizu polaritāti un tīras savienotāju gala virsmas. Pārbaudiet saites statusu resursdatora ierīcē un uzraugiet DDM parametrus, izmantojot pārvaldības saskarni, lai apstiprinātu, ka optiskā jauda un temperatūra ir gaidītajās robežās pirms saites nodošanas ekspluatācijā.

Ieteikumi

Izmantojiet OM4 vai līdzvērtīgu daudzmodu šķiedru saišu attālumiem, kas tuvojas 50 m robežai, uzturiet MPO/MTP savienotāju gala virsmas tīras un izmantojiet pareizu kabeļu pārvaldību, lai izvairītos no pārmērīgas liekšanas. Regulāri uzraugiet DDM rādījumus un nodrošiniet pietiekamu gaisa plūsmu ap riboto korpusu; darbiniet raiduztvērēju norādītajā 0°C līdz +70°C temperatūras logā, lai nodrošinātu uzticamību.
