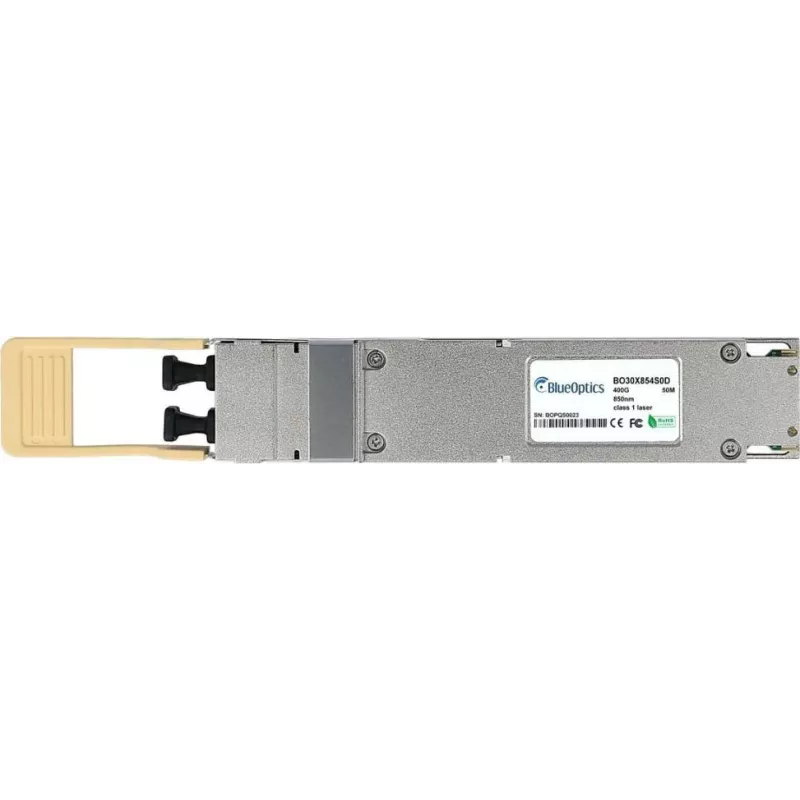

OSFP raiduztvērējs BlueOptics 980-9I51S-F4NS00 MPO-MTP-12/APC plakans Top 400GBASE-VR4 daudzmodu 850nm 50m DDM

BlueOptics OSFP raiduztvērējs 980-9I51S-F4NS00 ir 400G daudzmodu optiskais modulis, kas paredzēts īsa attāluma datu centru savienojumiem. Tas atbilst 400GBASE-VR4 IEEE standartam, darbojas ar 850 nm viļņa garumu un izmanto MPO/MTP-12 APC plakano interfeisu daudzšķiedru savienojumiem. Modulis ir paredzēts OM3 un OM4 daudzmodu šķiedrai un nodrošina uzticamu pārraidi līdz 50 metriem. Digitālā diagnostikas uzraudzība (DDM) ļauj reāllaikā sekot optisko un elektrisko parametru statusam, un raiduztvērējs ir paredzēts darbam temperatūras diapazonā no 0°C līdz +70°C.

Priekšrocības

Šis OSFP raiduztvērējs piedāvā kompaktu OSFP formas faktoru, kas piemērots augsta blīvuma slēdžu un maršrutētāju portiem, nodrošinot 400 Gbps savienojumus pa daudzmodu šķiedru ar MPO/MTP-12 savienojamību. 850 nm VCSEL bāzētā optika nodrošina stabilu īsa attāluma veiktspēju OM3/OM4 šķiedrā, savukārt APC plakanais MPO/MTP interfeiss samazina atstaroto signālu un atbalsta daudzšķiedru lentes savienojumus. Iebūvētais DDM nodrošina tiešraides uzraudzību temperatūrai, optiskajai jaudai un spriegumam, atvieglojot diagnostiku un apkopi datu centru vidē.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet raiduztvērēju saderīgā OSFP portā saskaņā ar resursdatora ierīces ražotāja norādījumiem, pārliecinoties, ka modulis ir pilnībā ievietots un nofiksēts. Izmantojiet OM3 vai OM4 daudzmodu šķiedras kabeli, kas noslēgts ar MPO/MTP-12 APC plakano savienotāju, un ievērojiet pareizu polaritāti un lentes izlīdzināšanu, veidojot savienojumu. Pēc ievietošanas pārbaudiet savienojuma statusu un uzraugiet DDM parametrus, izmantojot resursdatora sistēmu vai pārvaldības saskarni, lai pārliecinātos, ka optiskā jauda, temperatūra un spriegums ir pieļaujamajās robežās.

Ieteikumi

Optimālai veiktspējai izmantojiet augstas kvalitātes OM3 vai OM4 daudzmodu kabeli un uzturiet tīrus MPO/MTP-12 APC savienotājus; pirms savienošanas pārbaudiet un, ja nepieciešams, notīriet savienotāju gala virsmas. Nodrošiniet, lai raiduztvērēja darba temperatūra būtu noteiktajā diapazonā no 0°C līdz +70°C, un ievērojiet slēdža vai maršrutētāja ražotāja norādījumus par OSFP moduļa programmaparatūras saderību un atbalstīto raiduztvērēju sarakstiem.
